Вакуумный насос ВВН 1-25

5 5 1 Product
Цена по запросу

+
–

Предназначение

Насосы ВВН 1-25 предназначены для создания вакуума в закрытых аппаратах, которые могут работать на воздухе и воде или неагрессивных газах, парах и жидкостях. Насосы не требуют очистки поступающего газа, а также допускают попадание в машину жидкостей вместе с засасываемым газом. Насосы предназначены для применения в химической, пищевой, целлюлозно-бумажной, нефтяной, газовой и других отраслях промышленности. Насосы, входящие в состав агрегатов, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003.

Маркировка ВВН 1-25:

ВВН 1 Вакуумный водокольцевой насос с номинальным давлением всасывания 0,04МПа
25 Производительность 25 м³/мин

Особенности применения:

  • Не требуют очистки поступающего газа
  • Допускают попадание жидкостей вместе с засасываемым газом
  • Изделия общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003

В комплект поставки агрегата входят:

  • Насос
  • Кожух защитный
  • Рама
  • Электродвигатель
  • Эксплуатационная документация на электродвигатель

Примечания

  1. Возможна комплектация агрегата другими двигателями соответствующих параметров.
  2. Для комплектации агрегатов допускается использовать только сертифицированные электродвигатели.
  3. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  4. Необходимое напряжение электродвигателя должно быть указано в договоре.
  5. По заказу потребителя агрегат может комплектоваться защитным кожухом под установку выключателя путевого марки ВП 15К21Б211.

Технические характеристики

Типоразмер насоса (агрегата)Производительность номинальная при давлении всасывания 0,04 МПа*,
м³/с (м³/мин)		Уменьшение номинальной производительности
при давлении 0,02 МПа		Мощность, потребляемая при номинальной
производительности*		Параметры энергопитанияЧастота
вращения		Расход воды*
Род токаНапряжениеЧастота
тока
ВВН 1-25 0,417
(25,0)		 ≤ 20% 18,6 кВт Переменный 380 В 50 Гц 750 об/мин ≤ 45 дм³/мин
*Технические параметры должны обеспечиваться при температуре откачиваемого газа не более 293 К (20 °С), температуре рабочей воды не более 288 К (15 °С)

Принцип действия

Насосы ВВН - вакуумные водокольцевые простого действия, горизонтальные с осевым направлением газа через всасывающие и нагнетательные окна и сальниковым уплотнением вала.

Конструкция насоса:

Насос ВВН 1-25 состоит из следующих основных деталей лобовины левой, лобовины правой, корпуса, корпусов подшипников и вала. На валу эксцентрично расположенном в корпусе, на шпонках насажено рабочее колесо. Для измерения температуры подшипников в корпусах подшипника имеется отверстие М8х1-7Н, закрытое пробкой.

Система подшипников и уплотнений:

Вал вращается в двух подшипниках, один из которых, со стороны привода не закреплен, а другой закреплён на валу гайкой, причем наружная обойма подшипника прижата крышкой к болтам. Фиксация рабочего колеса и зазоры в корпусе насоса достигаются регулировочными болтами и крышкой подшипника и прокладками между корпусом и лобовинами. Уплотнение вала осуществляется посредством сальниковой набивки. В нижней части правой лобовины имеется отверстие для подвода в машину воды.

В комплект поставки насоса входят:

Основные компоненты:

  • Насос в сборе с муфтой
  • Руководство по эксплуатации Н49.959.00.00.000 РЭ
  • Обоснование безопасности Н49.951.00.00.000 ОБ

Дополнительные опции*:

  • Кожух защитный
  • Рама
  • Водоотделитель
  • Запасные части
  • Контрольно-измерительные приборы
  • Монтажные части

Примечания

  1. Быстроизнашивающиеся детали, необходимые потребителю для ремонта насоса, поставляются по договору за отдельную плату.
  2. Допускается замена комплектующих, указанных в чертежах, другими не ухудшающими качества и надежности насоса и отвечающих предъявленным требованиям.
  3. По требованию заказчика возможна поставка насоса с муфтой на раме, но без электродвигателя.
  4. По требованию заказчика возможна поставка насоса с муфтой для двигателя, оговоренного в договоре, без рамы.
  5. По заказу потребителя насос может комплектоваться защитным кожухом под установку выключателя путевого марки ВП 15К21Б211.

* Поставка производится по договору за отдельную плату

Монтаж

  1. Установить агрегат на заранее подготовленный фундамент, выполненный в соответствии со строительными нормами.
  2. Установить раму агрегата на фундаментные болты в колодцах и завернуть (предварительно) гайки на них.
  3. Выставить агрегат по уровню горизонтально. Отклонение от горизонтальности не должно превышать 0,2мм на 1м длины. В качестве контрольной плоскости использовать фланец нагнетательного патрубка насоса (при снятом водоотделителе).
  4. Залить фундаментные болты в колодцах фундамента быстросхватывающим цементным раствором. После затвердения раствора проверить положение агрегата по уровню и, при необходимости, с помощью регулировочных подкладок, размещаемых между опорными платиками рамы и фундаментом, выставить горизонтально. Затянуть равномерно до упора гайки на фундаментных болтах.
  5. Присоединить напорный и всасывающий трубопроводы. Допустимая непараллельность фланцев не должна быть более 0,15 мм на длине 100 мм.
  6. Проверить вращение вала (моментом не более 40 Н×м). Вал должен вращаться свободно, без заеданий.
  7. После монтажа провести центрование валов насоса и двигателя, регулируя положение двигателя.
  8. Проверку радиального смещения осей насоса и двигателя и их непараллельности производить приспособлением с установленным на нем индикатором, цена деления которого не более 0,01 мм.
  9. Проверку радиального смещения осей насоса и двигателя производить методом кругового вращения. Максимальная величина несоосности определяется величиной разности 2-х показаний индикатора. Эта величина не должна превышать 0,1 мм.
  10. Проверку параллельности осей методом двойного замера "Верх-низ" или "Право - лево". Величина непараллельности осей определяется разностью показаний индикатора и не должна превышать 0,1 мм.
  11. После проведения центровки установить на место защитный кожух муфты.
  12. Фланцевые соединения трубопровода надежно уплотнить прокладками, в особенности это касается всасывающего трубопровода где малейшая неплотность соединений исключает возможность получения требуемого вакуума.
  13. Во всех установках на всасывающем трубопроводе непосредственно перед насосом должен быть установлен запорный вентиль или обратный клапан, предотвращающий выброс из насоса воды во всасывающий трубопровод.
  14. Проверить действие задвижек трубопроводов и кранов приборов.
  15. При агрегатировании насоса и привода заказчиком необходимо также соблюдать требования п. 6 - 11 настоящего руководства.

Важные предупреждения:

  • ЗАПРЕЩАЕТСЯ исправлять перекос подтяжкой болтов или поставкой косых прокладок
  • КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ эксплуатация электронасосного агрегата без проведения проверки и подцентровки валов электродвигателя и насоса
  • ОГРАЖДЕНИЕ МУФТЫ насоса должно обеспечивать гарантированный зазор между муфтой и кожухом
  • ИСХОДНОЕ ПОЛОЖЕНИЕ задвижек и кранов перед пуском - закрытое
  • ОТ ТОЧНОСТИ ЦЕНТРОВКИ в значительной степени зависят вибрационная характеристика агрегата, надежность и долговечность подшипников, уплотнений, соединительной муфты, валов и агрегата в целом
  • ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА при самостоятельном агрегатировании несет заказчик

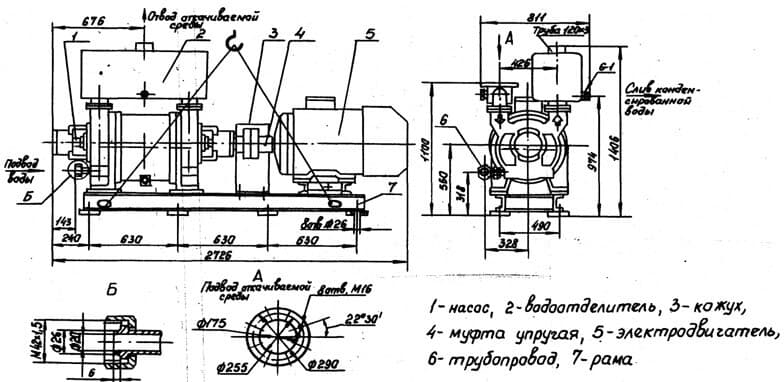

Габаритный чертеж насоса ВВН 1-25

Габаритный чертеж насоса ВВН 1-25

Характеристика электронасоса ВВН 1-25

Характеристика электронасоса ВВН 1-25

Условия испытаний:

Частота вращения 750 об/мин
Жидкость вода
Температура 293 К (20°С)
