Дизельные насосные станции

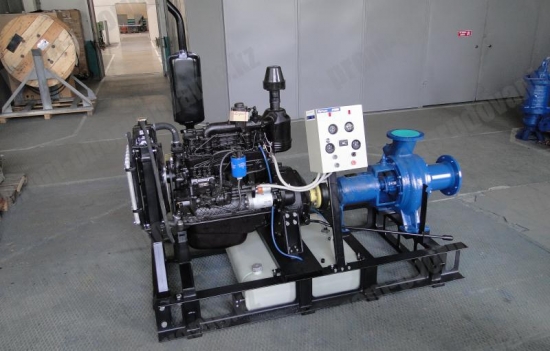

21_1358826181

В местах, где источники электроэнергии недоступны, наиболее приемлемым вариантом становятся дизельные насосные станции или ДНС, предназначенные для перекачивания и дальнейшей транспортировки различных жидкостей.

Чтобы получить коммерческое предложение с техническим описанием, стоимостью и сроком поставки заполните опросный лист
или скачайте в формате .doc, заполните и пришлите по электронной почте Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Дизельные насосные станции изготавливаются строго по параметрам заказчика для экономного решения его задач. Поэтому цена будет известна только после предварительного расчёта.

Техническое оснащение современных дизельных насосных станций позволяет перекачать жидкости с различной плотностью среды: от обычной проточной воды до более плотных бытовых и даже промышленных стоков водоочистных систем.

С учётом местных и технических условий дизельные насосные станции таких комплектаций и типов исполнения делают доступной перекачку следующих жидкостей:

  • Песчано-гравийных.
  • Шламовых.
  • Тяжёлых канализационных.
  • Температура указанных жидкостей может находиться в пределах от 0 до 900С.

Комплектация и области применения ДНС

Кроме стандартного дизельного двигателя возможна установка бензинового агрегата. Мощность, развиваемая силовой установкой насосной станции, достигает 800 кВт, что обеспечивает нормальный напор на расстоянии до 400 метров с производительностью
до 2000 м³/ч.

Кроме стандартной комплектации конструкция ДНС позволяет установить дополнительные сервисные устройства:

  • вакуумный насос;
  • систему подогрева;
  • устройства, позволяющие приспособить работу станции к определённым условиям.

Для удобства пользователей дизельная насосная станция «Иртыш» выпускается в широком ассортименте, позволяющем выбрать ДНС по характеристикам, максимально подходящим к требованиям для установки, а это означает существенную экономию топлива и других ресурсов.

Дизельные насосные станции «Иртыш» укомплектованы двигателями отечественного происхождения, что облегчает их обслуживание и текущий ремонт. Они просты и надёжны, обеспечивая низкие текущие расходы на эксплуатацию ДНС, причём с обеспечением полной функциональности даже в минимальной комплектации.

Модельный ряд дизельных (и бензиновых) насосных станций позволяет их применить в сферах водоотведения, водоснабжения и орошения, а также пожаротушения, обеспечения мероприятий по ликвидации аварий и других аварийных работ.

Для обеспечения максимальной работоспособности и функциональности дизельные насосные станции могут быть стационарными (неподвижными) или передвижными, могут размещаться в утепленных павильонах или на понтонах.

Дизельные насосные станции

Технические характеристики

В качестве примера приведём средние значения ДНС (марки Иртыш-ДНА 350/20), позволяющие оценить возможности этого современного устройства.

При потребляемой установкой мощности 40 кВт (на 1500 об/мин), обеспечивается напор не менее 350 м³/ч на 20 метров. Изменением числа оборотов двигателя в минуту регулируется как напор, так и подача жидкости.

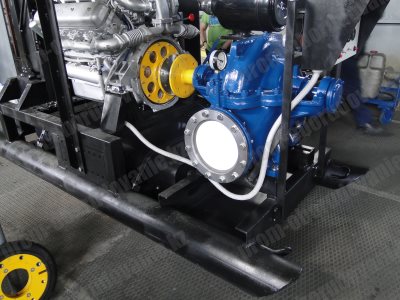

Конструктивной особенностью насосного агрегата «Иртыш» является его способность продолжать работу даже со значительным смещением вала, так как вал двигателя соединён с насосом с помощью эластичной муфты. Для прочности и жёсткости всей конструкции применена общая рама из высококачественной стали.

Управление ДНС «Иртыш»

Дизельные насосные станции в основной комплектации имеют в составе шкаф управления со следующими функциями:

  1. Запуск и остановка двигателя в нормальном и аварийном режимах.
  2. Контроль и регулировка давления масла.
  3. Контроль уровня топлива и температуры охлаждающей жидкости.
  4. Величина заряда аккумуляторной батареи.
  5. Частота вращения вала двигателя.

В случае особой необходимости комплектация шкафа управления может быть значительно расширена кнопками и соответствующими элементами управления, а также дополнительными сервисными устройствами и механизмами.

Выбор комплектации дизельной насосной станции

Наши клиенты имеют возможность расширить возможности предложенной дизельной насосной станции «Иртыш» за счёт дополнительного укомплектования следующими элементами:

  • Задвижки и рукава.
  • Крепёж и ответные фланцы.
  • Обратные клапаны.
  • В ассортименте фильтры на всасывающий трубопровод и многое другое.

В любом случае, обратившись перед покупкой к нашим менеджерам, вы получите необходимую информацию и профессиональную консультацию по установке и комплектации дизельной насосной станции, адаптированной к указанным вами условиям.

В 2014 году предприятие планирует выпустить дизельные насосные станции укомплектованные самовсасывающими насосами с производительностью до 700 м³/час.

Для чистой воды

Технические характеристики базовых моделей Иртыш-ДНА

Для чистой и слегка загрязненной воды

Обозначение агрегата

Подача,
м³/ч

Напор,
м

Мощность
двигателя, кВт

Расход топлива,
гр/кВт*ч

Двигатель

Марка
двигателя

ДНА 70/21.Д.YD380D.10/1500

70

21

10

260

YD380D

Yangdong

ДНА 75/25.Д.YD385D.11/1500

75

25

11

255

YD385D

Yangdong

ДНА 80/28.Д.YD480D.14/1500

80

28

14

250

YD480D

Yangdong

ДНА 80/16.1Д.YD380D.10/1500

80

16

10

260

YD380D

Yangdong

ДНА 90/30.Д.YND485D.17/1500

90

30

17

247

YND485D

Yangdong

ДНА 90/19.1Д.YND380D.10/1500

90

19

10

260

YD380D

Yangdong

ДНА 100/22.1Д.YD385D.10/1500

100

23

10

255

YD385D

Yangdong

ДНА 125/30.1Д.А41.33/1500

125

30

33

227

A-41-31И-1

АМЗ

ДНА 150/18.1Д.Д120.21/1500

150

18

21

243

Д120-85

ВМЗ

ДНА 173/28.VD.Д120.21/1500

173

28

21

243

Д120-85

ВМЗ

ДНА 180/25.Д.ED490D.22/1500

180

25

22

243

ED490D

Elekon

ДНА 180/34.VD.А41.33/1500

180

34

33

237

A-41-31И-1

АМЗ

ДНА 190/30.Д.Y4100D.33/1500

190

30

33

237

A-41-31И-1

АМЗ

ДНА 198/42.VD.Д144.37/1500

198

42

37

253

Д-144-11

ВМЗ

ДНА 200/36.Д.TD226B.45/1500

200

36

45

198

TD226B-3(М)

Deutz

ДНА 266/34.Д.TD226B.45/1500

266

34

45

198

TD226B-3(М)

Deutz

ДНА 280/41.VD.А41.55/1500

280

41

55

235

A-41-33И-1

АМЗ

ДНА 300/39.Д.А41.55/1500

300

39

55

235

A-41-33И-1

АМЗ

ДНА 300/30.Д.Y4102ZLD.48/1500

300

30

48

225

Y4102ZLD

Yangdong

ДНА 320/50.Д.PU086.90/1500

320

50

90

215

PU086

Doosan

ДНА 324/54.VD.А01МЭ.74/1500

324

54

74

221

А-01МЭ-01

АМЗ

ДНА 400/44.VD.А01МЭ.74/1500

400

44

74

221

А-01МЭ-01

АМЗ

ДНА 400/44.1Д.А01МЭ.74/1500

400

44

74

221

А-01МЭ-01

АМЗ

ДНА 450/53.1Д.Д461.114/1500

450

53

114

215

Д-461-33И-1

АМЗ

ДНА 450/53.VD.Д461.114/1500

450

53

114

215

Д-461-33И-1

АМЗ

ДНА 468/29.D.А01МЭ.74/1500

468

29

74

221

А-01МЭ-01

АМЗ

ДНА 468/58.D.Д3063.178/1500

468

58

178

220

Д-3063-1-02

АМЗ

ДНА 468/33.D.А01МЭ.69/1500

486

33

69

221

А-01МЭ

АМЗ

ДНА 500/63.1Д.Д236.140/1500

500

63

140

210

236Б

ЯМЗ

ДНА 500/60.1Д.236Б.155/1500

500

60

155

210

236Б

ЯМЗ

ДНА 500/82.1Д.7511.255/1500

500

82

255

215

7511.10

ЯМЗ

ДНА 504/40.D.PU086.90/1500

504

40

90

215

PU086

Doosan

ДНА 504/60.VD.238ДИ.170/1500

504

60

170

216

238ДИ

ЯМЗ

ДНА 504/63.VD.236Б.155/1500

504

63

155

210

236Б

ЯМЗ

ДНА 504/69.D.238ДИ.170/1500

504

69

170

216

238ДИ

ЯМЗ

ДНА 522/86.VD.7511.255/1500

522

86

255

215

7511.10

ЯМЗ

ДНА 550/74.1Д.7511.255/1500

550

74

255

215

7511.10

ЯМЗ

ДНА 550/74.VD.7511.255/1500

550

74

255

215

7511.10

ЯМЗ

ДНА 550/101.1Д.8435.320/1500

550

101

320

200

8435.10

ТМЗ

ДНА 569/103.VD.8435.320/1500

569

103

320

200

8435.10

ТМЗ

ДНА 630/90.1Д.7511.255/1500

630

90

255

215

7511.10

ЯМЗ

ДНА 630/93.VD.8435.320/1500

630

93

320

200

8435.10

ТМЗ

ДНА 630/125.1Д.8525.375/1500

630

125

375

200

8525.10

ТМЗ

ДНА 630/125.VD.PU222TI.480/1500

630

125

480

200

PU222TI

Doosan

ДНА 700/40.1Д.Д461.114/1500

700

40

114

215

Д-461-33И-1

АМЗ

ДНА 720/74.D.7511.255/1500

720

74

255

215

7511.10

ЯМЗ

ДНА 720/80.D.8435.320/1500

720

80

320

200

8435.10

ТМЗ

ДНА 720/90.D.8435.320/1500

720

90

320

200

8435.10

ТМЗ

ДНА 740/48.Д.236Б.155/1500

740

48

155

210

236Б

ЯМЗ

ДНА 800/56.Д.7511.255/1500

800

56

255

215

7511.10

ЯМЗ

ДНА 1030/87.Д.PU222TI.480/1500

1030

87

480

200

PU222TI

Doosan

ДНА 1050/44.Д.7511.255/1500

1050

44

255

215

7511.10

ЯМЗ

ДНА 1100/52.Д.7511.255/1500

1100

52

255

215

7511.10

ЯМЗ

ДНА 1150/102.1Д.P222LE1.537/1500

1150

102

537

200

P222LE-I

Doosan

ДНА 1250/63.D.8435.320/1500

1250

63

320

200

8435.10

ТМЗ

ДНА 1250/125.1Д.D2842.682/1500

1250

125

682

200

D2842LE213

MAN

ДНА 1300/63.Д.8435.320/1500

1300

63

320

200

8435.10

ТМЗ

ДНА 1475/75.1Д.PU222TI.480/1500

1450

75

480

200

PU222TI

Doosan

ДНА 1600/90.1Д.P222LE.574/1500

1600

90

574

200

P222LE

Doosan

Для грязной вод

Для грязной воды

Обозначение агрегата

Подача,
м³/ч

Напор,
м

Мощность
двигателя, кВт

Расход топлива,
гр/кВт*ч

Двигатель

Марка
двигателя

ДНА 12/6.СД.KM170FS.2/1500

12

6

2

280

KM170FS

Kipor

ДНА 14/8.СД.KM170FS.2/1500

14

8

2

280

KM170FS

Kipor

ДНА 16/10.СД.KM170FS.2/1500

16

10

2

280

KM170FS

Kipor

ДНА 16/10.СД.KM170FS.2/1500

16

10

2

280

KM170FS

Kipor

ДНА 20/7.СМ.KM170FS.2/1500

20

7

2

280

KM170FS

Kipor

ДНА 20/12.СД.KM170FS.2/1500

20

12

2

280

KM170FS

Kipor

ДНА 22/9.СМ.KM170FS.2/1500

22

9

2

280

KM170FS

Kipor

ДНА 25/12.СМ.KM178FS.3/1500

25

12

3

277

KM178FS

Kipor

ДНА 25/14.СД.KM178FS.3/1500

25

14

3

277

KM178FS

Kipor

ДНА 40/8.СМ.KM178FS.3/1500

40

8

3

277

KM178FS

Kipor

ДНА 40/15.СМ.KM186FS.6/1500

40

15

6

275

KM186FS

Kipor

ДНА 45/9.СМ.KM178FS.3/1500

45

9

3

277

KM178FS

Kipor

ДНА 45/16.СМ.KM186FS.6/1500

45

16

6

275

KM186FS

Kipor

ДНА 47/8.СД.KM170FS.2/1500

47

8

2

280

KM170FS

Kipor

ДНА 50/12.СМ.KM186FS.6/1500

50

12

6

275

KM186FS

Kipor

ДНА 50/20.СМ.KD373.7/1500

50

20

7

295

KD373

Kipor

ДНА 50/10.СД.KM178FS.3/1500

50

10

3

277

KM178FS

Kipor

ДНА 62/22.СД.YD380D.10/1500

62

22

10

260

YD380D

Yangdong

ДНА 65/20.СМ.YD480D.14/1500

65

20

14

250

YD480D

Yangdong

ДНА 68/26.СД.YD385D.11/1500

68

26

11

255

YD385D

Yangdong

ДНА 72/26.СМ.YND485D.17/1500

72

26

17

247

YND485D

Yangdong

ДНА 80/14.СМ.YD380D.10/1500

80

14

10

260

YD380D

Yangdong

ДНА 80/32.СМ.YND485D.17/1500

80

32

17

247

YND485D

Yangdong

ДНА 80/32.СД.YND485D.17/1500

80

32

17

247

YND485D

Yangdong

ДНА 100/20.СМ.YD480D.14/1500

100

20

14

250

YD480D

Yangdong

ДНА 100/15.СМ.YD380D.10/1500

100

15

10

260

YD380D

Yangdong

ДНА 135/30.СД.ED490D.22/1500

135

30

22

243

ED490D

Elekon

ДНА 145/36.СД.А41.33/1500

145

36

33

227

A-41-31И-1

АМЗ

ДНА 160/28.СМ.ED490D.22/1500

160

22

22

243

ED490D

Elekon

ДНА 160/45.СД.Д144.37/1500

160

45

37

253

Д-144-11

ВМЗ

ДНА 180/27.СМ.А41.33/1500

180

27

33

227

A-41-31И-1

АМЗ

ДНА 200/32.СМ.А41.33/1500

200

32

33

227

A-41-31И-1

АМЗ

ДНА 200/50.СМ.KD4105Z.49/1500

200

50

49

250

KD4105Z

Kipor

ДНА 200/40.СМ.TD226B.45/1500

200

40

45

198

TD226B-3(М)

Deutz

ДНА 200/32.СМ.Д144.37/1500

200

32

37

253

Д-144-11

ВМЗ

ДНА 205/26.СД.ED490D.22/1500

205

16

22

243

ED490D

Elekon

ДНА 225/18.СД.Y4100D.30/1500

225

18

30

237

Y4100D

Yangdong

ДНА 250/22.СД.Д144.37/1500

250

22

37

253

Д-144-11

ВМЗ

ДНА 300/40.СМ.PU086.90/1500

300

40

90

215

PU086

Doosan

ДНА 300/32.СМ.А01МЭ.74/1500

300

32

74

221

А-01МЭ-01

АМЗ

ДНА 380/50.СМ.Д461.114/1500

380

50

114

215

Д-461-33И-1

АМЗ

ДНА 380/64.СМ.WP6D.120/1500

380

64

120

205

WP6D 132E200 (M)

Deutz

ДНА 400/50.СМ.Д461.114/1500

400

50

114

215

Д-461-33И-1

АМЗ

ДНА 400/80.СМ.Д3063.178/1500

400

80

178

220

Д-3063-1-02

АМЗ

ДНА 720/35.СМ.236Б.140/1500

720

35

140

210

236Б

ЯМЗ

ДНА 760/42.СМ.Д3063.178/1500

760

42

178

220

Д-3063-1-02

АМЗ

ДНА 800/50.СМ.238ДИ.213/1500

800

50

213

208

238ДИ

ЯМЗ
