Пробковый кран — вид запорной арматуры, применяемой в системах газоснабжения. Также изделие может применяться в других системах, где выполняется транспортировка газообразных сред под средним и низким давлением. Модель обладает повышенной надежностью и долгим сроком службы.
ОДО «Предприятие «Взлет» предлагает купить латунный и бронзовый пробковый кран 11Б6БК с доставкой в любой регион Казахстана. Преимущества изделия:
- Надежный механизм. Пробковые краны благодаря простоте конструкции и сравнительно невысокой стоимости оказываются эффективны в большинстве газотранспортных систем. Опыт эксплуатации показывает долгий срок службы и неприхотливость в уходе.
- Наличие модификаций с различными габаритами Dn от 15 до 55 мм и диаметром G1/2-G2.
- Простой монтаж. Арматура устанавливается на газопровод с помощью муфтового соединения.
Конструкция пробкового крана
Конструктивно пробковый кран 11Б6БК состоит из:
- Корпуса. Он изготовлен из устойчивой к коррозии латуни. Сплав демонстрирует хорошие эксплуатационные свойства при работе при низкой температуре. Латунь устойчива к трению, возникающему при частом открытии и закрытии запорной арматуры.
- Пробка и гайка. Также используется латунь марки ЛЦ40Сд.
- Сальниковое уплотнение. Материал изготовления — специальный пластикат. Кольцо выполняется из полипропилена.
Запорная арматура этого типа рассчитана на использование ручного привода. Для открытия крана ручка поворачивается на 90°. Это позволяет визуально определить состояние арматуры: открыто/закрыто. Если ручка параллельна трубе, то проходное отверстие свободно. Если перпендикулярно — закрыто.
Для обеспечения долговечной работы латунного или бронзового пробкового крана 11Б6БК рекомендуется его регулярное открытие и закрытие. Это позволяет избежать его блокировки из-за постоянного взаимодействия металлических частей.

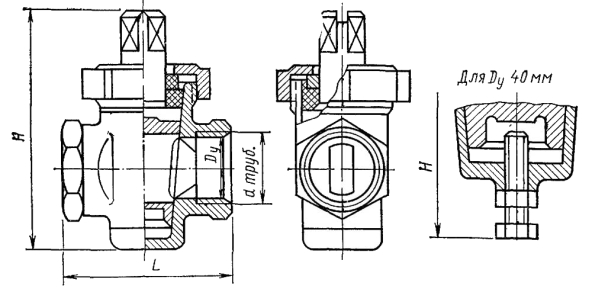

Чертёж
Характеристики
Материал основных деталей
|
Наименование детали
|
Марка материала
|
Наименование детали
|
Марка материала
|
|---|
|
Корпус
|
латунь ЛЦ40Сд
|
Пробка
|
латунь ЛЦ40Сд
|
|
Гайка
|
латунь ЛЦ40Сд
|
Сальниковое уплотнение
|
спец.пластикат
|
|
Кольцо сальниковое
|
полипропилен
|
|
|
Габаритные и присоединительные размеры
|
Обозначение
|
DN,
мм
|
d
|
L,
мм
|
l,
мм
|
H,
мм
|
h,
мм
|
S,
мм
|
S1,
мм
|
S2,
мм
|
Крутящий момент
Мкр, Н.м (кгс.м) не более
|
|---|
|
ПЗ.33015-015-03
|
15
|
G1/2
|
55
|
12
|
48
|
26
|
12
|
27
|
36
|
25(2,5)
|
|
ПЗ.33015-020-03
|
20
|
G3/4
|
60
|
14
|
48
|
26
|
12
|
32
|
46
|
25(2,5)
|
|
ПЗ.33015-025-03
|
25
|
G1
|
75
|
16
|
60
|
28
|
14
|
41
|
55
|
33(3,3)
|
|
ПЗ.33015-032-03
|
32
|
G11/4
|
85
|
18
|
70
|
35
|
17
|
50
|
60
|
36(3,6)
|
|
ПЗ.33015-040-03
|
40
|
G11/2
|
100
|
20
|
78
|
42
|
19
|
60
|
70
|
43(4,3)
|
|
ПЗ.33015-050-03
|
50
|
G2
|
115
|
22
|
88
|
51
|
22
|
70
|
80
|
53(5,3)
|
Технические характеристики пробкового крана 11Б6БК
|
Наименование параметра
|
Показатель
|
|---|
|
Давление номинальное,PN, МПа(кгс/см²)
|
1,0 (10)
|
|
Диаметрноминальный,DN,мм
|
15; 20; 25; 32; 40;50
|
|
Рабочая среда
|
вода,нефтепродукты
|
|
Температура рабочейсреды, t°С
|
до+100
|
|
Температураокружающейсреды, t°С
|
от-40
|
|
Присоединениектрубопроводу
|
муфтовое
|
|
Типпривода
|
ручной
|
|
Масса, кг, неболее
|
0,29; 0,33;0,65;
0,93; 1,53;2,42
|
|
Изготовление ипоставка
|
ТУ26-07-1396-87
|
