Вибраторы глубинные

Глубинные вибраторы – установки, с помощью которых производится уплотнение жидких бетонных смесей в процессе их укладки в монолитные конструкции с армированием.

Сборное строительство неразрывно связано с применением изделий из бетона и железобетона, в процессе производства которого используются глубинные вибраторы. Эти устройства, относящиеся к приспособлениям ручного типа, зарекомендовали себя как практичный, удобный и надёжный строительный электроинструмент.

Вибраторы глубинные: конструкция и принцип действия

Конструкция

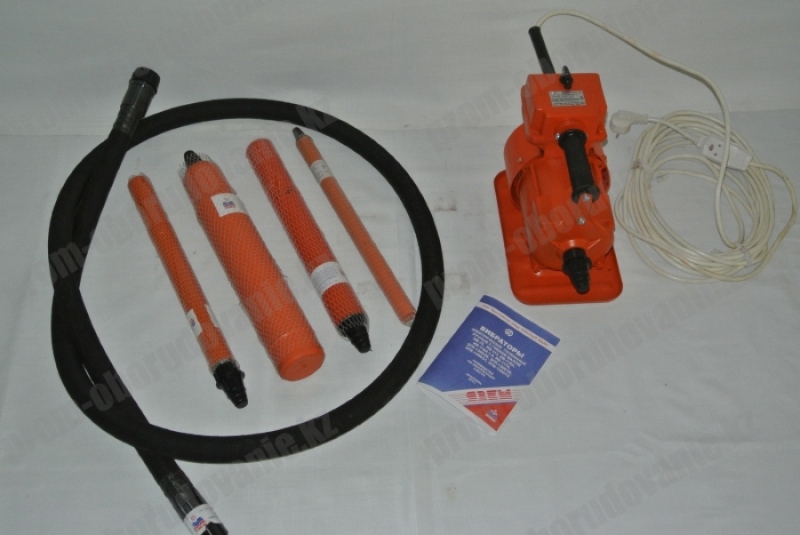

Основные узлы глубинного вибратора: однофазный или трёхфазный электродвигатель, вибронаконечник и связующий гибкий силовой бронированный вал. Через этот вал передаётся крутящий момент от шпинделя электродвигателя до шпинделя вибронаконечника.

Вибронаконечник, которым оснащён глубинный вибратор, – это полый герметичный корпус, где расположен сердечник в виде конусной втулки и бегунок, соединённый со шпинделем. Глубинные вибраторы создают колебания, которые передаются на корпус вибронаконечника благодаря работе бегунка, вращающегося по поверхности сердечника.

Гибкий силовой вал глубинных вибраторов имеет мощную защитную броню со смазанной внутренней поверхностью. Обе стороны силового вала оборудованы креплениями с левосторонней резьбой, предупреждающими раскручивание указанных соединений за счёт вращения вала электродвигателя в правую сторону (обратную резьбовой нарезке креплений) при взгляде со стороны вентилятора вдоль оси электропривода.

Электродвигатели, которыми оснащены глубинные вибраторы, бывают двух типов:

• Однофазные, подключаемые к сети 220 В.
• Трёхфазные асинхронные, подключаемые к сети 42 В.

Если вибраторы глубинные имеют однофазный двигатель, то их подключение производится при помощи специального устройства защитного отключения.

Все глубинные вибраторы комплектуются брызгозащитными электродвигателями и водонепроницаемыми гибкими валами и наконечниками (требования ГОСТ).

Принцип действия

Подготовленные к работе, тщательно проверенные и подключённые к сети в соответствии с установленными требованиями глубинные вибраторы начинают работу, когда глубинный наконечник полностью (на всю его длину) опускается в бетонный раствор. Силовая установка, электродвигатель, остаётся при этом на сухом ровном месте (на берегу).

Погружение и выемка наконечника глубинного вибратора из бетонного раствора производятся только при включённом и работающем электромоторе.

Также наконечник вибратора во время работы не должен плотно зажиматься ни между арматурой, ни между стенками опалубки, так как это приведёт к перегрузке и перегреву электродвигателя и выходу устройства из строя. Погружение наконечника следует производить лишь тогда, когда в рабочем пространстве для наконечника между стержнями арматуры выдерживается минимальное расстояние не менее полутора диаметров самого вибрирующего наконечника.

Основные правила безопасности

• Во время работы глубинного вибратора запрещено находиться ближе 0,5 метра без использования оператором защитной обуви.
• Силовой вал не должен быть изогнутым или чрезмерно натянутым. Шнур электропитания также не должен натягиваться, перекручиваться или подвергаться другим механическим воздействиям (и должен быть защищён от температурных повреждений).
• Оператор обязан использовать глубинные вибраторы с применением средств индивидуальной защиты от повышенной вибрации и шума.

Мероприятия по техобслуживанию

Все мероприятия производятся только после отключения глубинных вибраторов от электросети.

Для обеспечения длительного срока эксплуатации электроприбора следует регулярно производить:

• Осмотр состояния и обеспечение надёжной затяжки всех резьбовых соединений.
• Осмотр на отсутствие подгораний и затяжку электрических контактов.
• После каждых 50 часов эксплуатации – смазку сердечника гибкого вала с предварительной промывкой его и очисткой внутренней поверхности отстарой смазки.
• После каждых 200 часов эксплуатации – осмотр состояния и количества смазки подшипников электродвигателя, проверка подшипника и шарнирного соединения наконечника.
