Насосы ВВН 1-0,75 предназначены для создания вакуума при работе на воздухе или инертных газах нерастворимых в воде.
Маркировка ВВН 1-0,75:
ВВН 1 Вакуумный водокольцевой насос
0,75 Производительность 0,75 м³/мин
Не применять для:
- Взрывоопасных сред
- Отравляющих веществ
- Вступающих в реакцию со смазочными маслами
- Разъедающих чёрные металлы
- Перекачки среды из одной ёмкости в другую
В комплект поставки насоса входят:
- Муфта
- Руководство по эксплуатации 882-15-1-0 РЭ
- Обоснование безопасности Н49.951.00.00.000 ОБ**
- Кожух защитный*
- Рама*
- Запасные части
- Ответные фланцы*
- Контрольно-измерительные приборы*
Примечания
- Быстроизнашивающиеся детали, необходимые потребителю для ремонта насоса, поставляются по договору за отдельную плату.
- Допускается замена комплектующих, указанных в чертежах, другими не ухудшающими качества и надежности насоса и отвечающих предъявленным требованиям.
- По требованию заказчика возможна поставка насоса с муфтой на раме, но без электродвигателя.
- По требованию заказчика возможна поставка насоса с муфтой для двигателя, оговоренного в договоре, без рамы.
- По заказу потребителя насос может комплектоваться кожухом защитным под установку выключателя путевого марки ВП 15К21Б211.
* Поставляется по договору за отдельную плату
Технические характеристики
| Типоразмер насоса | Производительность
м³/с (м³/мин) | Снижение
производительности | Удельная
мощность | Род тока | Напряжение | Частота
тока | Частота
вращения | Мощность
двигателя | Масса
насоса |
|---|
| ВВН 1-0,75 |
0,0125
(0,75) |
≤ 40% |
120 |
Переменный |
220/380 В |
50 Гц |
1450 об/мин |
2,2 кВт |
38 кг |
Технические параметры должны обеспечиваться при температуре откачиваемого газа не более 293 К (20 °С), температуре рабочей воды не более 288 К (15 °С)
Насос ВВН - вакуумный, водокольцевой с сальниковым уплотнением вала. Насос (агрегат) не предназначен для эксплуатации во взрывопожароопасных помещениях.
Конструкция насоса:
Насос состоит из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала. Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания. Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе.
Процесс работы:
При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к периферии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе насоса. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасываются в нагнетательный патрубок насоса.
Требования к воде:
Для поддержания постоянного объема водяного кольца и отвода тепла необходимо, чтобы через насос непрерывно циркулировала вода. Вода должна быть чистой, без механических примесей. Давление перед регулировочным вентилем должно быть на 0,1 МПа (1 кгс/см²) больше давления всасывания.
В комплект поставки агрегата входят:
Основные компоненты:
- Насос
- Кожух защитный (ограждение)
- Электродвигатель
- Рама (плита)
- Эксплуатационная документация на электродвигатель
Дополнительные опции:
- Преобразователь частоты переменного тока
- Другие сертифицированные электродвигатели
- Специальные кожухи
Примечания
- По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
- Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
- Необходимое напряжение электродвигателя должно быть указано в договоре.
- Электродвигатели должны соответствовать требованиям ГОСТ Р МЭК60204-1-2007, раздел 14.
- По заказу потребителя агрегат может комплектоваться кожухом защитным под установку выключателя путевого марки ВП 15К21Б211.
* Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.
- Установить агрегат на заранее подготовленный фундамент, выполненный в соответствии со строительными нормами.
- Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
- После затвердения цементного раствора выставить по уровню с помощью прокладок агрегат горизонтально и залить раму раствором.
- Присоединить напорный и всасывающий трубопроводы. Допустимая непараллельность фланцев не должно быть более 0,2мм на длине 100мм.
- Провести центрование валов насоса и двигателя, предварительно сняв кожух муфты и, при необходимости, провести подцентровку, регулируя положение двигателя.
- Проверку радиального смещения осей насоса и двигателя производить приспособлением с индикатором. Максимальная величина несоосности не должна превышать 0,12 мм.
- После проведения центровки установить на место защитный кожух муфты.
- При эксплуатации двигатель и насос должны быть заземлены.
- Для агрегата необходимо проверить значение сопротивления заземления (не более 0,1 Ом).
- Проверить действие задвижек трубопроводов и кранов приборов.
- При агрегатировании насоса и привода заказчиком соблюдать требования центровки.
- Подготовить электродвигатель к пуску согласно инструкции по его обслуживанию и эксплуатации.
Важные предупреждения:
- ЗАПРЕЩАЕТСЯ исправлять перекос подтяжкой болтов или поставкой косых прокладок
- КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ эксплуатация без проверки и подцентровки валов
- ОГРАЖДЕНИЕ МУФТЫ должно обеспечивать гарантированный зазор
Габаритный чертеж агрегатов ВВН 1-0,75
| Тип двигателя | Мощность, кВт | L | L1 | L2 | A | A1 | B | B1 | H | H1 | H2 | Масса, кг |
|---|
| АИР90L4 |
2,2 |
838 |
575 |
170 |
369±1,1 |
285±1,1 |
332 |
240 |
315 |
312 |
180 |
83,0 |
| A90L4 |
870 |
307 |
80,0 |
Этот товар находится в категории Вакуумные насосы

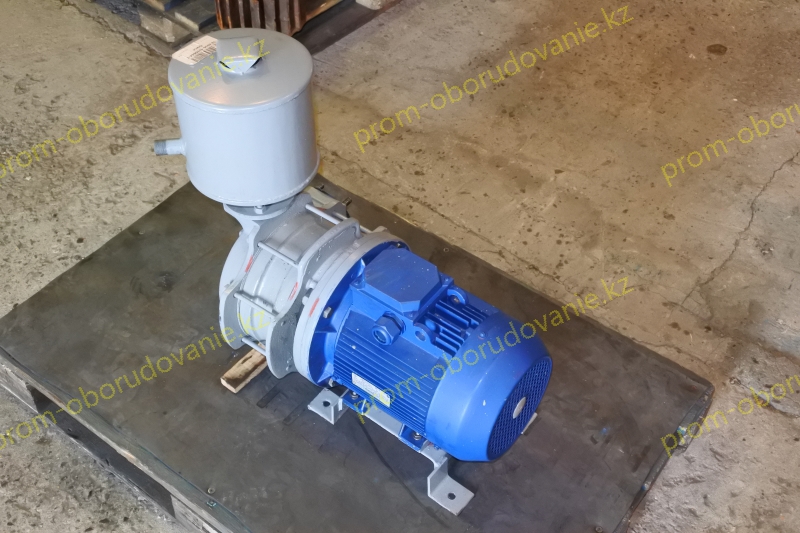

Насосы ВВН 1-1,5 предназначены для отсасывания воздуха или неагрессивных газов и парогазовых смесей, предварительно очищенных от основной массы капельной влаги. Электронасос ВВН1-1,5 может быть использован для создания предварительного разрежения для высоковакуумных установок. Электронасос предназначен для применения в химической, пищевой, целлюлозно-бумажной, газовой и других отраслях народного хозяйства, а также с/х фермах (для доильных аппаратов). Электронасос не предназначен для эксплуатации во взрыво- и пожароопасных помещениях.
Маркировка ВВН 1-1,5:
ВВН 1 Вакуумный водокольцевой насос с номинальным давлением всасывания 0,04МПа
1,5 Производительность 1,5 м³/мин
Не применять для:
- Взрывоопасных сред
- Пожароопасных помещений
- Агрессивных газов и смесей
В комплект поставки насоса входят:
- Насос, собранный на валу электродвигателя на раме
- Руководство по эксплуатации Н49.959.00.00.000 РЭ
- Обоснование безопасности Н49.951.00.00.000 ОБ**
- Эксплуатационная документация на электрооборудование
- Запасные части*
- Контрольно-измерительные приборы*
- Монтажные части*
Примечания
- Допускается по согласованию с заказчиком комплектовать другими двигателями соответствующей мощности и исполнения.
- Электродвигатели должны соответствовать требованиям ГОСТ Р МЭК60204-1-2007.
- Быстроизнашивающиеся детали, необходимые потребителю для ремонта насоса, поставляются по договору за отдельную плату.
- Допускается замена комплектующих, указанных в чертежах, другими не ухудшающими качества и надежности насоса и отвечающих предъявленным требованиям.
* Поставляется по договору за отдельную плату
** Поставляется по требованию заказчика
Технические характеристики
| Типоразмер насоса (агрегата) | Производительность номинальная при давлении всасывания 0,04 МПа*,
м³/с (м³/мин) | Уменьшение номинальной производительности
при давлении 0,02 МПа | Мощность, потребляемая при номинальной
производительности, кВт/м³ | Параметры энергопитания | Частота
вращения | Удельная мощность,
кВт/м³·мин, не более |
|---|
| Род тока | Напряжение | Частота
тока |
|---|
| ВВН 1-1,5 |
0,026
(1,57) |
≤ 40% |
3,0 |
Переменный |
380 В |
50 Гц |
1450 об/мин |
4,4 |
*Технические параметры должны обеспечиваться при температуре откачиваемого газа не более 293 К (20 °С), температуре рабочей воды не более 288 К (15 °С)
Насос ВВН - вакуумный, водокольцевой с сальниковым уплотнением вала. Насос (агрегат) не предназначен для эксплуатации во взрывопожароопасных помещениях.
Конструкция насоса:
Насос состоит из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала. Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания. Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе. В корпусе насоса расположено сальниковое уплотнение.
Крышка и диск:
Крышка – чугунная отливка, представляющая собой рабочую полость насоса, в которой цилиндрическая расточка выполнена эксцентрично относительно оси вращения вала. Диск крепится на валу при помощи шпонки. В осевом направлении диск может свободно перемещаться по валу, чем обеспечиваются равномерные торцовые зазоры между крышкой и корпусом. Диск изготовлен из бронзы.
Процесс работы:
При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к периферии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе насоса. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасываются в нагнетательный патрубок насоса.
Требования к воде:
Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями и сжимаемым газом, необходимо, чтобы через насос непрерывно циркулировала вода. Вода должна быть чистой, без механических примесей. Давление перед регулировочным вентилем должно быть на 0,1 МПа (1 кгс/см²) больше давления всасывания.
В комплект поставки агрегата входят:
Основные компоненты:
- Насос
- Кожух защитный (ограждение)
- Электродвигатель
- Рама (плита)
- Эксплуатационная документация на электродвигатель
Дополнительные опции:
- Преобразователь частоты переменного тока
- Другие сертифицированные электродвигатели
- Специальные кожухи
Примечания
- По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
- Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
- Необходимое напряжение электродвигателя должно быть указано в договоре.
- Электродвигатели должны соответствовать требованиям ГОСТ Р МЭК60204-1-2007, раздел 14.
- По заказу потребителя агрегат может комплектоваться кожухом защитным под установку выключателя путевого марки ВП 15К21Б211.
* Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.
- Установить агрегат на заранее подготовленный фундамент, выполненный в соответствии со строительными нормами.
- Фундамент должен иметь горизонтальную опорную плиту с фундаментными болтами. Неплоскостность опорной поверхности фундаментной плиты должна быть не более 0,1 мм.
- Фланцевые соединения трубопроводов должны быть надежно уплотнены прокладками, в особенности всасывающий трубопровод, где малейшая неплотность соединений исключает возможность получения требуемого напора.
- Во всех установках на всасывающем трубопроводе непосредственно перед насосом должен быть установлен запорный вентиль или обратный клапан, предотвращающий при остановке электронасоса выброс из него воды во всасывающую магистраль.
- При необходимости установить фильтр на всасывающем трубопроводе. Фильтр должен иметь живое сечение, площадь которого в 1,3 – 1,5 раза больше площади всасывающего патрубка.
- Заземлить электронасос, подсоединить заземляющий провод к специальному болту расположенному на электродвигателе.
- Подготовить электродвигатель к пуску согласно инструкции по его обслуживанию и эксплуатации.

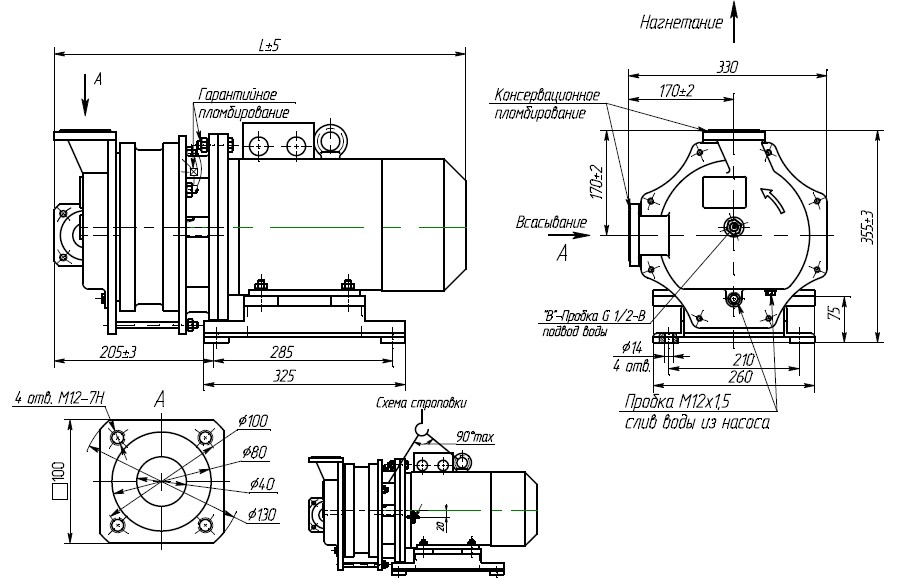

Габаритный чертеж электронасоса ВВН 1-1,5
| Типоразмер двигателя | L, мм | Масса, кг |
|---|
| 5AM112M4Ж2У2 |
660 |
110 |
| АИР112М4У3 |
615 |
92 |

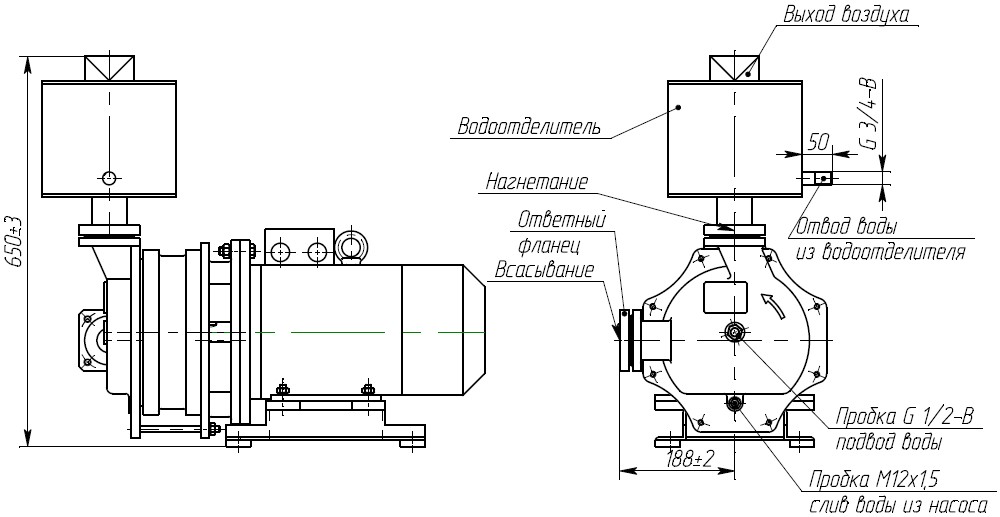

Монтажный чертеж электронасоса ВВН 1-1,5

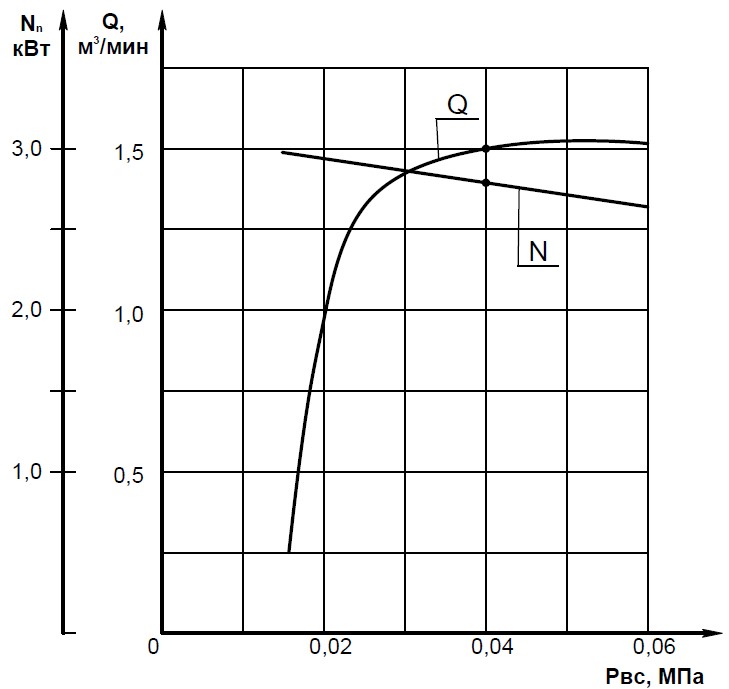

Характеристика электронасоса ВВН 1-1,5
Условия испытаний:
Частота вращения 1500 об/мин
Жидкость вода
Температура 293 К (20°С)
