Шестеренные насосы ШНК используются в кондитерской промышленности и предназначены для перекачивания шоколадных масс, патоки (агрегаты с чугунной проточной частью) и различных агрессивных продуктов (насосы с латунной проточной частью).
Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки заполните краткий опросный лист в свободной форме.
Если Вы НЕ знаете марку, то заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.
Описание
Допустимая максимальная плотность перекачиваемой среды – не более 1,45 т/м³, предельная вязкость – до 505 см²/с, температурный интервал продуктов – от +20 до +90°C.
Шестеренные насосы ШНК изготавливаются в климатических исполнениях УХЛ4, ТВ, ТС (по ГОСТ 15150-69).
Технические характеристики
- Потребление электроэнергии: 1,4-7,5 кВт;
- Подача: 1,8 – 12,0 м³/ч;
- Рабочее давление: не более 0,85, 0,8 МПа;
- Мощность электродвигателя: 1,5 – 7,5 кВт;
- Масса: 228, 240 кг.
Устройство, принцип действия

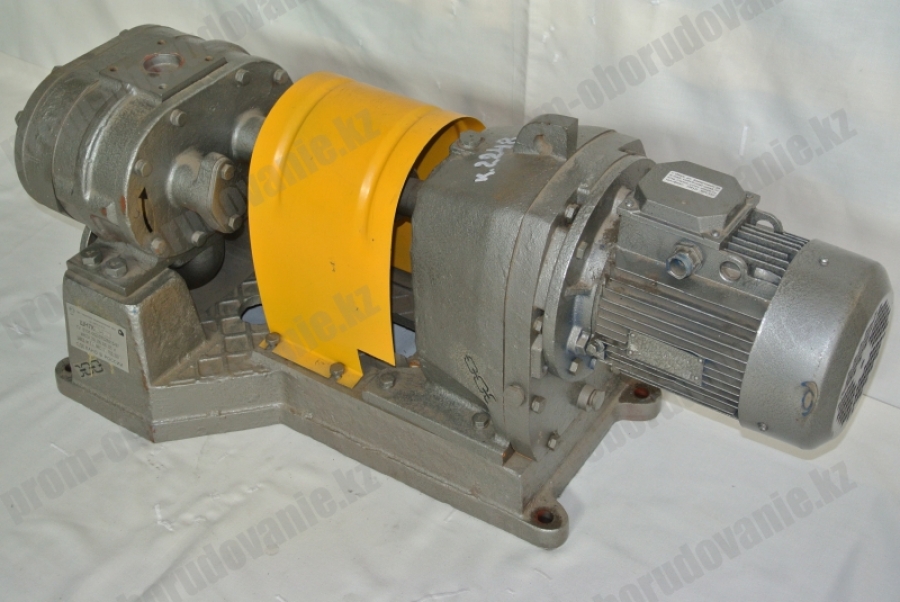

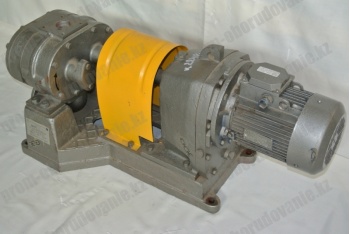

Шестеренные насосы ШНК состоят из плиты, привода, насосного агрегата, ограждения и муфты. Шестеренный насос представляет собой корпус с двумя боковыми крышками и двумя валами на подшипниках (в сборе с шестернями). Каждая из шестерней имеет по шесть зубьев.
Муфта конструктивно состоит из двух частей (полумуфт), пальцев, резиновых упругих колец.
Шестеренный агрегат ШНК.Р имеет также обогревающую рубашку, предусмотренную в конструкции крышки.
При запуске насоса для перекачивания шоколада вращение привода через муфту передается шестерням. Перекачиваемая шестеренным насосом ШНК продукция через всасывающий патрубок поступает на шестерни, проходит между стенками корпуса и зубьями и поступает в нагнетательный патрубок. Размер осевого зазора между шестернями и крышками не должен превышать 0,2 мм.
Подготовка к работе
Перед установкой шестеренные насосы для перекачивания патоки(ШНК) подлежат очистке от консервационной смазки, проточная часть агрегата промывается подогретым содовым раствором.
Насосы шестеренные ШНК допускается монтировать на полу, кронштейнах, эстакадах, железобетонных перекрытиях или на отдельном фундаментном основании.
После установки насос шестеренный ШНК проверяется на холостом ходу, вращение должно соответствовать направлению стрелки, обозначенной на крышке насоса.
Порядок эксплуатации шестеренного насоса ШНК
- Прогреть проточную часть.
- Запустить электродвигатель.
- Включить подачу перекачиваемого продукта, открыв вентили на обоих трубопроводах.
Нормально функционирующий шестеренный насос ШНК не издает посторонних шумов, работает ровно, стабильно.
После завершения работы шестеренного насоса ШНК необходимо прекратить подачу перекачиваемого продукта путем перекрытия крана на всасывающей линии или любым другим способом, дождаться полного откачивания остатков продукта из проточной части и выключить двигатель.
При длительном простое проточная часть шестеренного насоса ШНК промывается горячим моющим раствором.
