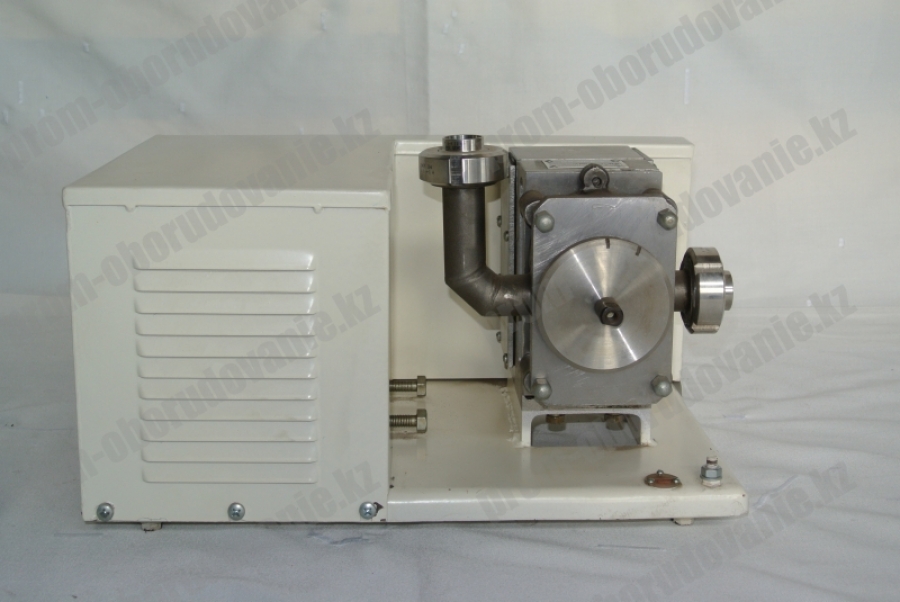

Насосы роторные В3-ОРА используются в пищевой промышленности для перекачивания по трубопроводам вязкой молочной продукции (сгущенное и концентрированное молоко, сливки, напитки кисломолочные, сметана, ряженка, простокваша, кефир, смеси для мороженого и др.).
Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки заполните краткий опросный лист в свободной форме.
Если Вы НЕ знаете марку, то заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.
Описание
Насосы роторные В3-ОРА применяются при окружающей температуре от +2°C до +35°C, относительной влажности не более 95%.
Технические характеристики
Насосы роторные В3-ОРА обладают следующими основными параметрами:
• Подача жидкости: 0,5-2,0 м³/ч (В3-ОРА-2), 10,0 (В3-ОРА-10);
• Установленная мощность: 0,55 кВт, 1,5 кВт;
• Вязкость перекачиваемой среды: 25-92 сСт;
• Номинальное напряжение: 220/380 В;
• Давление нагнетания: до 0,2 МПа;
Конструктивные особенности, принцип работы
Основными составными элементам и узлами роторных насосов В3-ОРА являются: рама, насосный привод, непосредственно роторный насос, кожух.
Рама представляет собой сварной каркас, выполненный из листового материала, на который устанавливаются все конструктивные детали.
Привод выполняет функцию передачи крутящего момента. Конструктивно он состоит из электрического двигателя, временной передачи, двух синхронизирующих шестерен.
Собственно роторный насос состоит из корпусов с крышками, патрубков, перепускного клапана, двух роторов, валов в подшипниках, зубчатых колес, шестерен, уплотнительных элементов.
Кожух роторного насоса В3-ОРА изготовлен из листового материала.
Роторные насосы В3-ОРА функционируют следующим образом: жидкость поступает в свободные промежутки между лопастями роторов через всасывающий патрубок, в процессе вращения рабочих колес продукт нагнетается порциями в трубопровод.
Подготовка к работе, запуск
Предпусковая подготовка агрегата В3-ОРА предполагает тщательную его очистку от консервационной смазки, промывку деталей, соприкасающихся с продукцией.
Монтаж роторных насосов В3-ОРА осуществляется на отдельном фундаменте (прочном полу), либо на общем основании вместе с другим оборудованием. Агрегат устанавливается ниже уровня всасываемой продукции с установкой запорного вентиля на всасывающем трубопроводе.
Недопустимы осевые и боковые нагрузки на оборудование от всасывающего и нагнетательного трубопроводов. При пробном запускероторный насос В3-ОРА должен работать без вибрации, равномерно.
Перед тем как запустить электродвигатель в первую очередь открывается кран на нагнетательной линии, затем – на всасывающей линии. Запрещена эксплуатация роторных насосов В3-ОРА без наличия жидкости (продукта) в полости.
