Молочные насосы ПЦН 30 используются для перекачивания жидких пищевых продуктов (молоко и другие жидкости, схожие по вязкости и химической активности) температурой до +90°C.
Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки заполните краткий опросный лист в свободной форме.
Если Вы НЕ знаете марку, то заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.
Описание
Молочные насосы ПЦН 30 нашли широкое применение на молочных фермах, маслодельных и молокоперерабатывающих производствах. Насосы молочные ПЦН 30 могут применяться также на других предприятиях пищевой сферы для перекачивания воды, жидких продуктов.
Основные технические параметры:
• Напор: не менее 20 метров вод. ст.;
• Подача: не менее 30 м³/ч;
• Диаметр патрубков: 65 мм;
• Мощность двигателя: 5,5 кВт;
• Напряжение номинальное: 380 В;
• Частота вращения привода: 2900 об./мин.;
• Направление вращения: левое;
• Масса (с электродвигателем): 64 кг;
• Габариты: 545х260х370 мм.
Комплект поставки насоса молочного ПЦН 30:
• Насос ПЦН 30 (в сборе): 1 ед.;
• Запасные части (манжеты, втулка, резиновое кольцо, пружина): комплект;
• Тара (деревянный ящик): 1 ед.;
• Паспорт: 1 ед.
Устройство, принцип работы

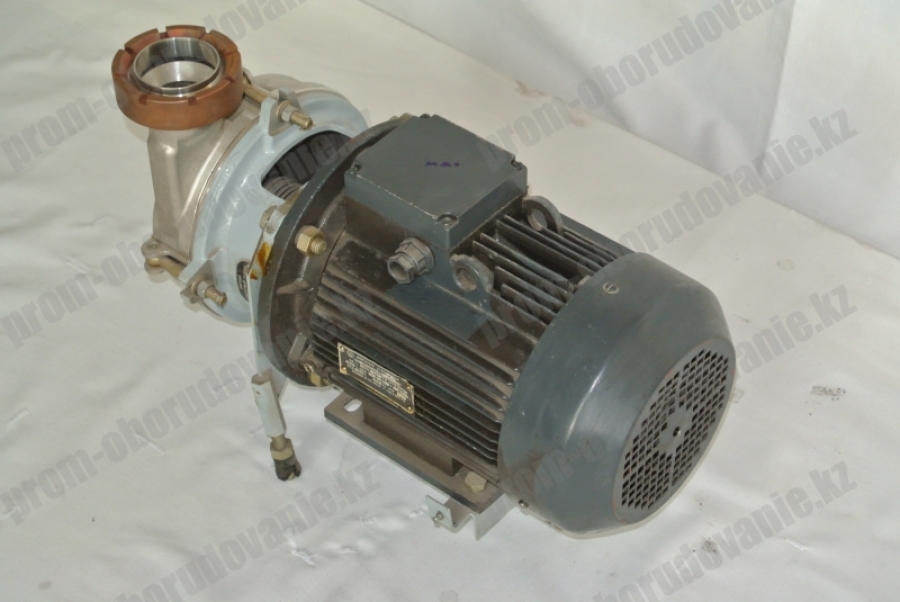

Молочный насос ПЦН 30 представляет собой конструкцию моноблочного типа, состоящую из электродвигателя и насосной части, которые соединены между собой переходным фланцем.
Выходная часть вала электропривода молочного насоса удлинена наконечником, на котором закреплено рабочее колесо. Корпус насосной части агрегата состоит из тарелки и улитки (закрепленных на переходном фланце при помощи откидных болтов).
Резиновое кольцо играет роль неподвижного уплотнения. Вал имеет торцевое уплотнение, представляющее собой неподвижную графитовую втулку с манжетой и обойму, поджимаемую к втулке пружиной.
Молочный насос ПЦН 30 регулируется по высоте опорами.
Вращающееся центробежное колесо молочного насоса в процессе работы передает энергию перекачиваемому продукту, подведенному к всасывающему патрубку. Данная энергия преобразуется в напор (давление) в кольцевом улиточном отводе. Для обеспечения всасывания жидкости во время запуска насоса его рабочие полости должны быть заполнены.
Подготовка к использованию
Молочные насосы ПЦН 30 перед монтажом разбираются, очищаются от смазки, рабочие поверхности промываются щелочным раствором, горячей водой.
Недопустим сухой пуск молочного насоса.
Вращение должно происходить против часовой стрелки, если смотреть со стороны всасывающего патрубка. При неверном вращении достаточно просто поменять местами два любых токопроводящих кабеля.
В связи с тем, что в конструкции молочного насоса ПЦН 30 отсутствуют вращающиеся открытые детали, он безопасен в работе.
Требования к всасывающему трубопроводу: герметичность, минимальное количество местных сопротивлений, расположение ниже уровня всасываемой жидкости.
Все трубопроводы молочного насоса должны иметь свободные соединения, собственные опоры, не вызывать осевых и боковых нагрузок на насосный агрегат.
Порядок работы
Запуск молочного насоса осуществляется при закрытом кране в нагнетательной линии. Перед включением агрегата всасывающий трубопровод открывается для заполнения полостей насоса перекачиваемым продуктом, после чего запускается электродвигатель.
Кран в нагнетательном трубопроводе плавно открывается после набора приводом достаточного числа оборотов.
При остановке агрегата в первую очередь закрывается кран на всасывании, затем – на нагнетающей линии.
Техническое обслуживание
Молочный насос ПЦН 30 требует разборки и промывки после каждого использования.
Разборка молочного насоса производится откручиванием гаек на откидных болтах с последующим демонтажем улитки.
В случае нарушения герметичности соединения «тарелка-улитка» резиновое кольцо следует заменить.
Уплотнительный узел вала не требует смазки и дополнительного ухода, необходимо лишь контролировать отсутствие струйных течей перекачиваемой жидкости в процессе работы, что будет свидетельствовать об исправности уплотнения. Преждевременный износ торцового уплотнения возможен при работе молочного насоса ПЦН 30 в «сухом» режиме на полных оборотах.
