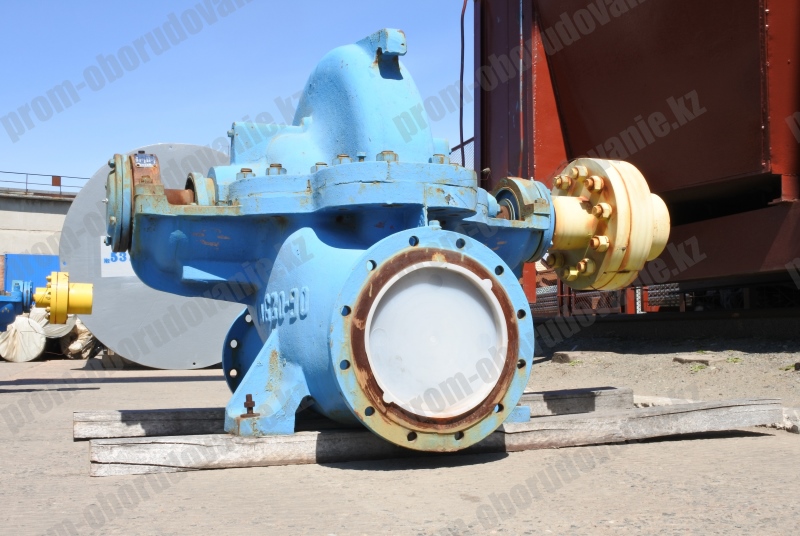

Конструкция насосов 1Д630-125а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
Основные технические характеристики насоса 1Д630-125а
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса
агрегата |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Мощность, кВт | об/мин | кг |
|---|
| 1Д630-125а |
550 |
101 |
5,6 |
315 |
1500 |
3360 |
Размеры насосов 1Д630-125а
| Насос | Размер, мм |
|---|
| 1Д630-125а | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1145 |
645 |
590 |
350 |
590 |
390 |
360 |
160 |
900 |
400 |
900 |
470 |
370 |
200 |
64 |
530 |
530 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 300 |
370 |
335 |
312 |
250 |
280 |
240 |
212 |
150 |
18 |
22 |
28 |
60 |
12 |
8 |
18 |
|
797 |
Размеры насосных агрегатов 1Д630-125а
Тип
насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-ность
кВт | Масса
кг | Масса
агрегата
кг |
|---|
Насос
1Д630-125а |
2330 |
2065 |
310 |
- |
700 |
1345 |
910 |
625 |
530 |
1725 |
750 |
6 |
5АН355-А4 У3.Т |
315 |
1290 |
2395 |
| 2715 |
2160 |
310 |
- |
700 |
1345 |
1090 |
625 |
530 |
1265 |
750 |
6 |
А4-355Х-4 У3.Т |
315 |
1450 |
2560 |
| 2930 |
2415 |
200 |
650 |
1300 |
1950 |
1320 |
885 |
800 |
1620 |
750 |
8 |
ДАЗО4-400ХК-4 |
315 |
2190 |
3360 |
| 2385 |
2185 |
310 |
- |
700 |
1345 |
1040 |
625 |
530 |
1445 |
750 |
6 |
ДАН-355S-4 У3 |
315 |
1270 |
2390 |
| 2575 |
2365 |
310 |
- |
700 |
1345 |
1140 |
625 |
530 |
1195 |
750 |
6 |
ДАВ-315-4 У3 |
315 |
1450 |
2570 |

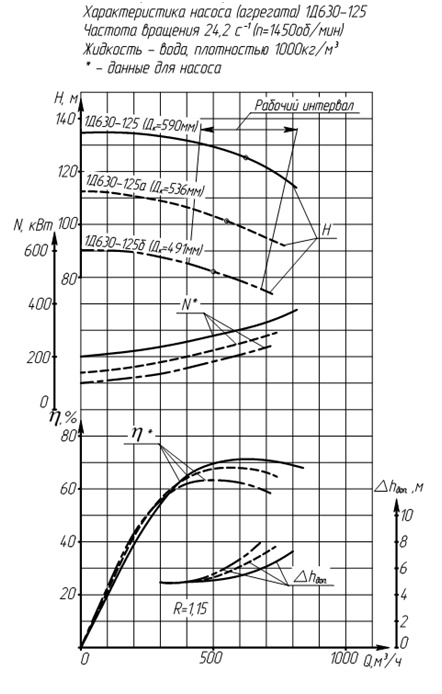

ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д 630-125
| Средняя наработка до отказа, ч |
9000 |
| Средний ресурс до капитального ремонта, ч |
35000 |
| Среднее время до восстановления, ч |
20 |
| Назначенный срок службы, лет |
30 |
| Срок сохраняемости, лет |
3 |
