Конструкция насосов 1Д630-90(1000): горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

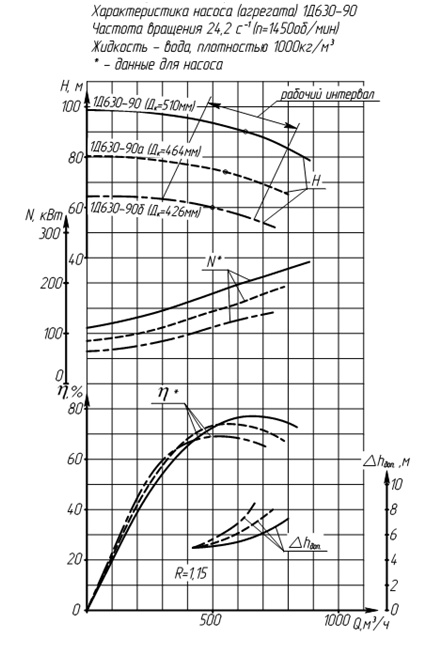

Основные технические характеристики насоса 1Д630-90(1000)
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса
агрегата |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг |
|---|
| 1Д630-90(1000) |
500 |
38 |
5,0 |
АИР315М6 |
132 |
980 |
1562 |

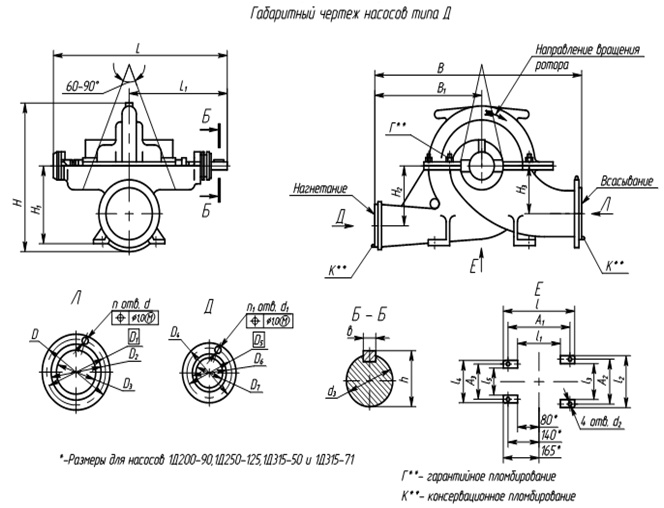

Размеры насосов 1Д630-90(1000)
| Насос | Размер, мм |
|---|
| 1Д630-90 | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1145 |
645 |
590 |
360 |
590 |
390 |
360 |
160 |
1000 |
500 |
845 |
440 |
330 |
270 |
64 |
530 |
530 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 300 |
370 |
335 |
312 |
250 |
335 |
295 |
268 |
200 |
18 |
22 |
28 |
60 |
12 |
12 |
18 |
|
540 |

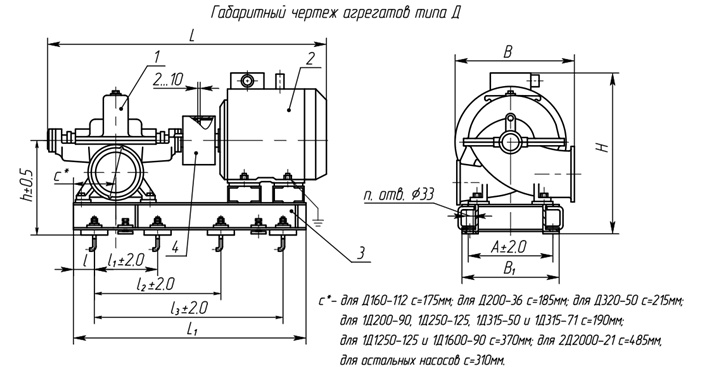

Размеры насосных агрегатов 1Д630-90(1000)
| Марка насоса | Размеры в мм | n |
|---|
| L | L1 | I | I1 | I2 | I3 | B | B1 | A | H | h |
|---|
| 1Д630-90(1000) |
2930 |
2435 |
200 |
650 |
1300 |
1950 |
1320 |
885 |
800 |
1580 |
710 |
8 |
| 2930 |
2435 |
200 |
650 |
1300 |
1950 |
1320 |
885 |
800 |
1580 |
710 |
8 |
| 2360 |
2125 |
310 |
- |
700 |
1400 |
1090 |
720 |
660 |
1535 |
665 |
6 |
| 2445 |
1960 |
630 |
1250 |
1000 |
600 |
540 |
1115 |
| 2195 |
1930 |
1175 |
Возможный вариант агрегатирования электродвигателем
| Марка насоса | Двигатель | Масса агрегата, кг |
|---|
| Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг |
|---|
| 5АМ315 S6 УЗ, Т2 |
110 |
380/660 |
960 |
1750 |
| 5АН280В-6 У3, ТЗ |
110 |
732 |
1500 |
| 5АМН280-S6 УЗ |
90 |
715 |
1480 |
| 5АМ280М-6 У3, Т2 |
780 |
1545 |
| 5АН280А-6 У3, Т2 |
700 |
1470 |
