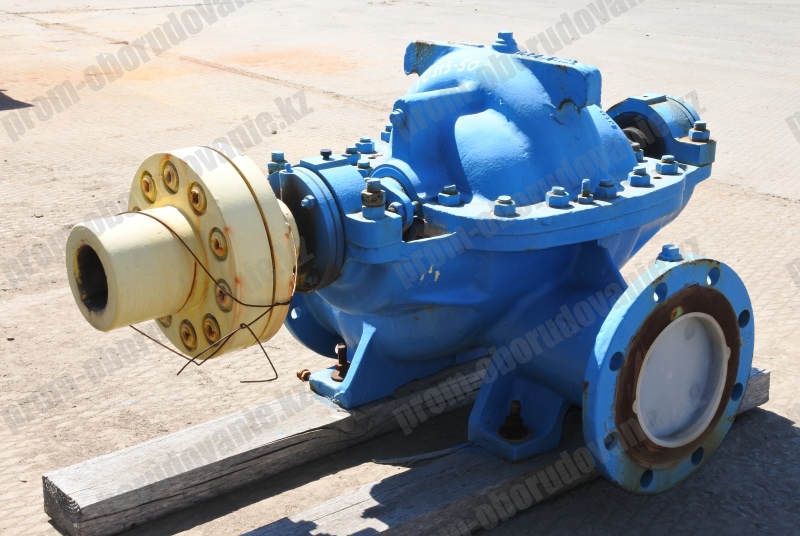

Конструкция насосов 1Д250-125а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

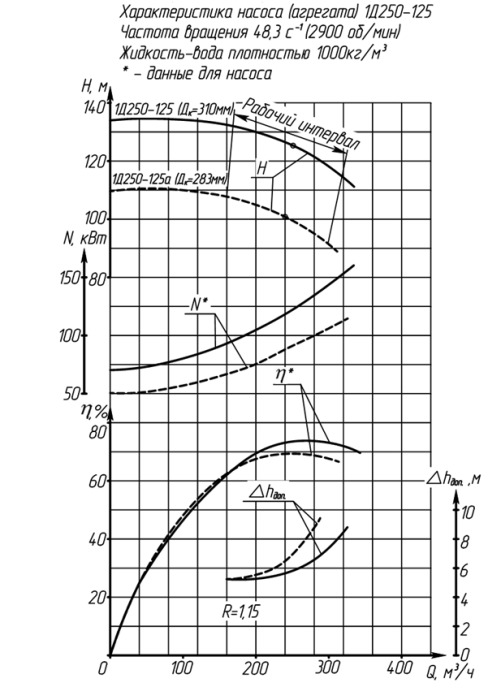

Основные технические характеристики насоса 1Д250-125
| Типоразмер насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин |
|---|
| 1Д250-125а |
240 |
101 |
6,4 |
5АМ 280М2 |
132 |
2900 |
Размеры насосов 1Д250-125а
| Тип насоса | Размеры в мм |
|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h |
|---|
| 1Д250-125а |
766 |
420 |
355 |
165 |
370 |
220 |
250 |
100 |
550 |
250 |
515 |
260 |
190 |
170 |
270 |
320 |
200 |
95 |
| Тип насоса | Размеры в мм | | Масса, кг |
|---|
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | |
|---|
| 1Д250-125а |
260 |
225 |
202 |
150 |
215 |
180 |
158 |
100 |
18 |
18 |
24 |
З6 |
8 |
8 |
10 |
|
240 |
Размеры насосных агрегатов 1Д250-125а
| Марка насоса | Размеры в мм | n |
|---|
| L | L1 | I | I1 | I2 | I3 | B | B1 | A | H | h |
|---|
| 1Д250-125а |
1852 |
1490 |
190 |
|
|
990 |
620 |
520 |
450 |
880 |
500 |
4 |
| 1822 |
1490 |
190 |
- |
- |
990 |
550 |
520 |
450 |
845 |
500 |
4 |
Возможный вариант агрегата с электродвигателем
| Марка насоса | Двигатель | Масса агрегата, кг |
|---|
| Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг |
|---|
| 1Д250-125а |
5АМ280М2УЗ, Т2 |
132 |
380 |
770 |
1080 |
| А280М2УЗ, Т2 |
132 |
220/380 |
620 |
943 |
