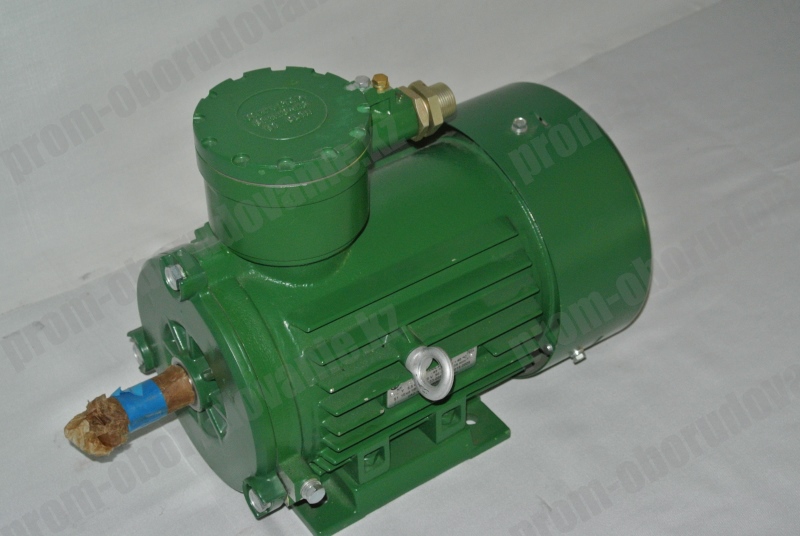

Взрывозащищённые электродвигатели

Назначение

Взрывозащищённые электродвигатели асинхронные серии ВА с короткозамкнутым ротором предназначены к работе во взрывоопасных зонах (из главы 7.3 ПУЭ и ГОСТы Р 51330.13, Р 52350.14). Являются приводными устройствами для механизмов и машин, используемых в среде с опасностью появления взрыва и/или пожара. Категории опасности:

• по взрыву (ГОСТ Р 50330.11) – II (Аи В);
• по воспламеняемости (ГОСТ Р 50330.5) – Т1-Т4.

Отрасли применения взрывозащищённых электродвигателей – нефтедобывающая, газовая, химическая и другие смежные.

Взрывозащищённые электродвигатели серии ВА по уровню защиты, согласно ГОСТ Р 51330.0, маркируются 1ExdIIBT4x:

• d – взрывонепроницаемая оболочка;
• х – питающие кабели должны быть защищены от растягивания, скручивания и выдёргивания.

Взрывозащищённые электродвигатели соответствуют стандартам ГОСТ: 183, Р 51330.0, Р 51330.1, Р 51330.13, Р 52350.14 (соответственно МЭК: 60079-0, 60079-1 и 60079-14); а также стандартам для двигателей исполнения общепромышленного.

Эксплуатационные условия

• Климатические исполнения – У2, УХЛ2, Т2 (ГОСТ 15150);
• Абсолютная высота – 1000 м;
• Вибрация от сторонних источников: частота – до 35 Гц, ускорение – до 1g.

Взрывозащищённые электродвигатели могут использоваться на высоте до 4300 м (включительно) над уровнем моря. Необходимые уровни снижения предельной нагрузки в зависимости от высоты приведены в техдокументации.

Базовые исполнения взрывозащищённых электродвигателей ВА рассчитаны на напряжение 380 В с сетевой частотой 50 Гц. Могут быть изготовлены также для напряжения питания 660 В и других его стандартных значений и для частоты в сети 60 Гц.

Конструкция

• Степень защиты – IP54 (ГОСТ 17494).
• Способ охлаждения – IC0141 (ГОСТ 20459).

Электродвигатели охлаждаются внешним вентилятором. Он изготовлен из силумина, закреплён на валу двигателя на его противоположном от приводного конце и закрыт стальным кожухом. Повышению теплоотдачи способствуют охлаждающие рёбра на станине. Станина, подшипниковые щиты и крышки взрывозащищённых электродвигателей выполнены из чугуна.

Коробка выводов

Вводное устройство для электрического кабеля питания взрывозащищённого электродвигателя находится наверху станины. Подводить кабель можно с двух противоположных сторон – коробка выводов взрывозащищённого электродвигателя имеет два положения установки. Её корпус и крышка – чугунные.

В устройстве расположены проходные и опорный изоляторы. Проходных может быть 3 или 6 (для моделей взрывозащищённых электродвигателей ВА 250 и 280). Их маркировка: для трёх – U, V, W, для шести – те же, с индексами 1 и 2. К их токоведущим шпилькам подсоединяются выводы статорной обмотки. Опорный изолятор (маркировка – N) используется при соединении фаз обмотки статора в «звезду». Он присутствует в моделях взрывозащищённого электродвигателя от ВА160 до ВА225.

Кроме изоляторов, в коробке выводов взрывозащищённых электродвигателей исполнений «Б», «Б1» и «Б2» находятся зажимы с маркировками:

• Т1 и Т2 – во всех исполнениях;
• с IТ1 по IТ4 – в «Б1»;
• Н1 и Н2 – в «Б2».

К этим зажимам подключаются контрольные цепи электродвигателей взрывозащищённых конструкций. Имеются также дополнительные кабельные вводы: для исполнения «Б» – 1, для «Б1» и «Б2» – 2.

Взрывозащищённые электродвигатели можно подключать к сети как с помощью гибкого или бронированного кабеля, так и отдельными проводами в трубах или металлических рукавах.

Встроенная температурная защита

Взрывозащищённые электродвигатели с литерой «Б» в обозначении вслед за числом полюсов оснащены встроенной системой температурной защиты. Это модели ВА160-280. Тип защиты взрывозащищённых электродвигателей по ГОСТ 27888 – ТР211. Датчики – терморезисторы СТ-14-2-145 встроены в фазы, соединены в последовательную схему и подключены в коробке выводов к зажимам Т1 и Т2. Температурный порог срабатывания защиты взрывозащищённых электродвигателей:

• при медленном повышении температуры, вызываемом перегрузкой, – 170°С;
• при быстром, из-за заклинивания ротора или короткого замыкания, – 210°С (ВА 250/280).

У взрывозащищённых электродвигателей ВА250 и ВА280 исполнения «Б1» имеются термодатчики в узлах подшипников, исполнения «Б2» – антиконденсатные подогреватели в обмотке статора.

Подшипники

Взрывозащищённые электродвигатели с габаритами от 80 до 180 мм снабжены закрытыми подшипниками серии 80000 (ZZ). Консистентная смазка заложена на весь их срок службы. Подшипниковые узлы взрывозащищённых электродвигателей с габаритами от 200 до 280 мм имеют специальное устройство, дающее возможность пополнения или частичной замены смазки.

При отсутствии осевой нагрузки (электродвигатели с горизонтальным валом и с муфтовым сочленением с исполнительным механизмом) минимальный срок службы подшипников – 40 000 часов. Долговечность подшипников взрывозащищённых электродвигателей, испытывающих радиальные нагрузки не выше допустимых, не менее 20 000 часов.
