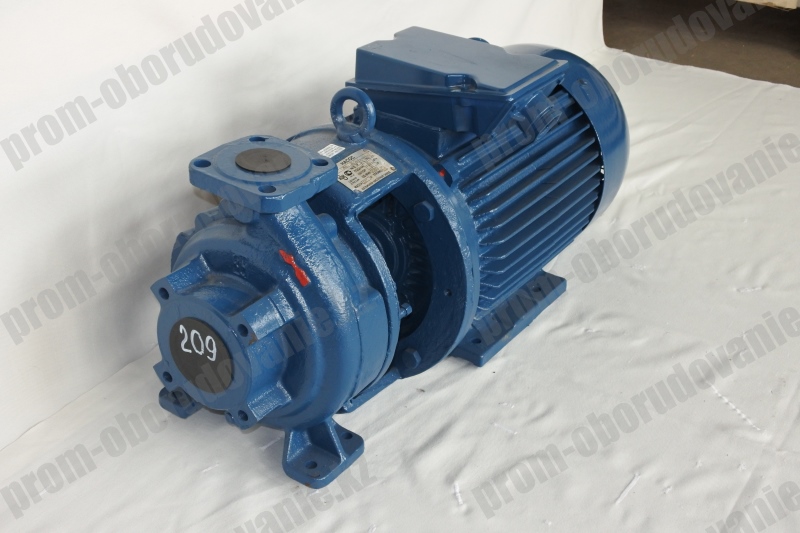

Насос КМ 80-50-200а

Насос серии КМ 80-50-200а применяется для перекачивания технической воды. Также может использоваться для других неагрессивных жидкостей. При условии, что они сравнимы по свойствам с водой. Требование по кислотности — pH не выше 6-9. Производитель запрещает использовать агрегат для перекачки морской воды. Так как эта агрессивная среда вызывает быструю деградацию деталей и внутренней поверхности корпуса.

Технические данные

Максимальная производительность насоса консольного КМ 80-50-200а достигает 45 м³/час. Напор — до 40 метров водного столба. Вес агрегата в сборе 140 кг. Изделие поставляется в виде моноблока. Монтируется с помощью предусмотренных на корпусе кронштейнов. Другие параметры:

• Допускаемый кавитационный запас – 4,5 м.
• Максимальное входное давление жидкости – 0,35 МПа (3,5 кгс/см²).
• Утечка через уплотнитель: сальниковый – до 2,0 л/час, торцовый – до 0,03 л/час.

Технические характеристики электродвигателя:

• Питание – трёхфазное (380 В/50 Гц).
• Мощность – 11 кВт.
• Скорость вращения – 3000 об/мин.
• Габариты в мм (Д×Ш×В) – 713×360×310.

Расшифровка маркировки названия модели

• КМ — указывает на консольный монтаж насоса;
• 80, 50 и 200 — определяет диаметр входного/выходного патрубка изделия — 80 и 50 мм соответственно, и размер его рабочего колеса — 200 мм.

Особенности конструкции

По конструкции рабочего колеса и корпуса агрегат КМ 80-50-200а относится к категории центробежных насосов. Скорость вращения вала достигает 3000 оборотов в минуту. Привод электрический. Мощность электромотора — 11 кВт. Требуется подача трехфазного защищенного электропитания 380 В.

С точки зрения способа компоновки элементов насос относится к консольным агрегатам. Электродвигатель и насос расположены горизонтально, закреплены на едином шасси — моноблок. Это позволяет упростить процедуру установки и операции по обслуживанию.

Соединение вала двигателя с насосом выполнено с помощью разъемного фланца. Это упрощает обслуживание и ремонт насоса. Его преимущество — прочный и долговечный корпус из чугуна. Рабочее колесо также выполнено из этого металла. На валу закреплено шпонкой. Что позволяет снимать его при необходимости для замены.

Особенности монтажа

При установке следует минимизировать нагрузку на насос, создаваемую весом подключаемых труб. Трубопровод предварительно закрепляется на опорах. При подключении через фланцевое соединение необходимо обеспечить параллельность патрубка и трубы со смещением не более 0,15 мм на 100 мм длины.

Минимальная длина отрезка трубы, подключаемого к патрубку, должна составлять не менее 6 его диаметров. Это позволит компенсировать возникающие при работе перегрузки вследствие изменения линейных размеров деталей при нагреве и охлаждении, вибрациях.

Место установки насоса КМ 80-50-200а в трубопроводе должно отрезаться задвижками на входе и выходе. Над выходным патрубком рекомендуется разместить обратный клапан. Это позволит обеспечить возможность обслуживания оборудования.

Показатели долговечности

Средние величины в тыс. часов:

• Наработки на отказ – 10;
• Ресурса до капремонта – 20.

Время на восстановление (в среднем) – 1 час.

Гарантированные изготовителем сроки (в годах):

• службы насоса КМ 80-50-200а (назначенный) – 7;
• сохраняемости – 2.

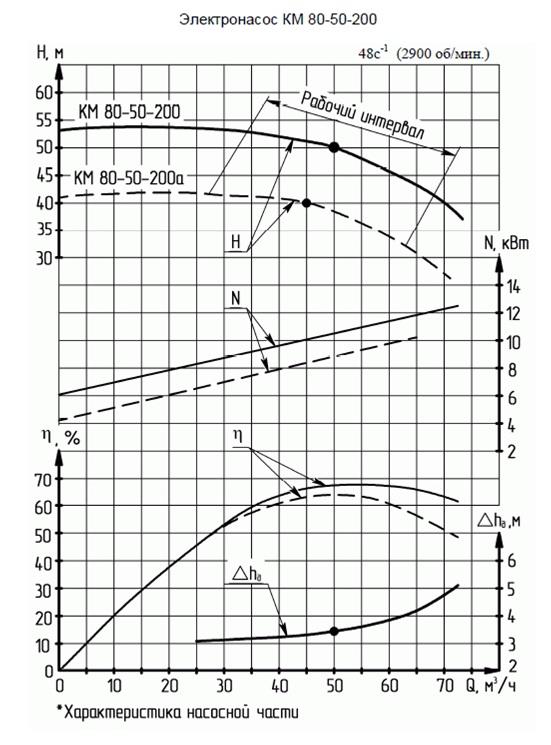

Основные технические характеристики насоса КМ 80-50-200а

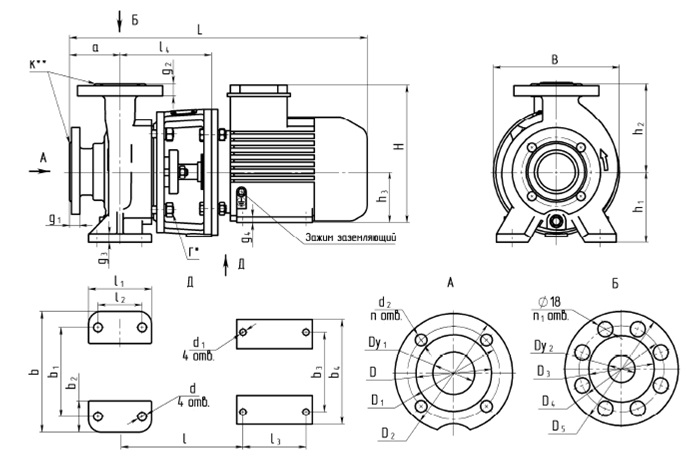

Габаритные размеры насосного агрегата КМ 80-50-200а
