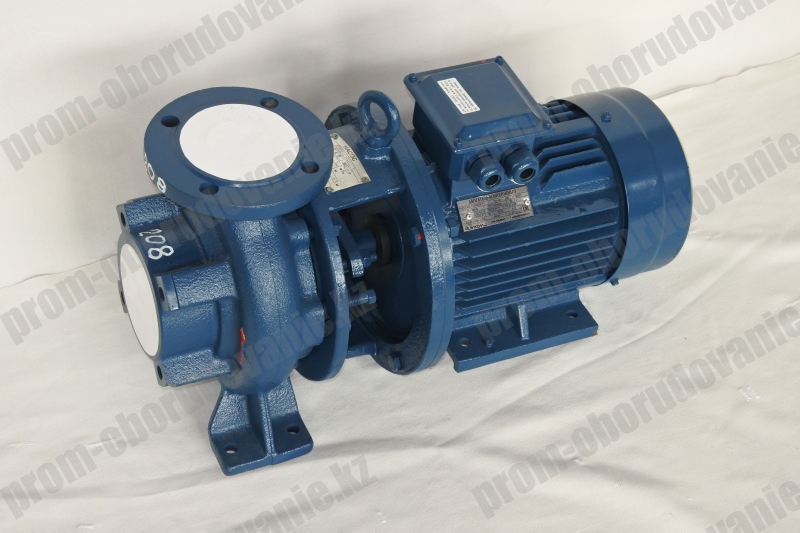

Насос КМ 80-65-160

Насос КМ 80-65-160 – электроагрегат центробежного типа в консольном моноблочном исполнении.

Другие модели насосов КМ смотрите на странице Насосы КМ

Параметры перекачиваемой среды

Насосы КМ 80-65-160 сконструированы для перекачки технической воды и жидкостей с близкими к ней химической активностью (рН – от 6 до 9) и плотностью. Морская вода в их число не входит.

Допускается присутствие примесей с величиной частиц не более 1/5 мм и при их объёмном содержании не выше 0,1%.

Условия эксплуатации

Предельно допустимая температура рабочей жидкости для конкретного насоса определяется видом уплотнения вала и составляет:

• для сальникового – +85˚С;
• для торцового – +140˚С.

Насосы КМ 80-65-160 изготавливаются для умеренного климата с категорией размещения 3.1. Агрегаты рекомендуются к применению в водопроводных и отопительных системах помещений любого типа.

Электродвигатель имеет первый (I) класс защиты от поражения персонала током. Вид изделий – также I (восстанавливаемые).

Работа насосов в условиях опасности возникновения взрыва или пожара ЗАПРЕЩЕНА!

Технические данные насосного агрегата КМ 80-65-160

Насоса:

• Максимальные величины:
  • производительности – 50 м³/час;
  • напора – 32 м;
  • допускаемого кавитационного запаса – 4,0 м;
  • входного давления жидкости – 0,35 МПа (3,5 кгс/см²);
  • утечка через уплотнитель: сальниковый – 2,0 л/час, торцовый – 0,03 л/час;
  • массы – 95 кг.

Электродвигателя:

• Питание – трёхфазное (380 В/50 Гц);
• Мощность – 7,5 кВт;
• Скорость вращения – 3000 об/мин.

Габариты в мм (Д×Ш×В) – 580×300×300.

Устройство

Агрегат КМ 80-65-160 составляют насосная и приводная части. Насосная – центробежного типа, двигатель – с удлинённым валом (консолью) и с фланцем для крепления к насосу. Корпус насоса КМ 80-65-160 чугунный. На нём нанесена стрелка, указывающая, в каком направлении должен вращаться вал. Он имеет внутри себя камеру спиральной формы, а снаружи – два патрубка (один – входной, другой – выходной) и лапы опорные. Фланец двигателя соединён с корпусом фонарём.

Рабочее колесо КМ 80-65-160 также отлито из чугуна. Крепление к валу шпоночное с винтом либо гайкой.

Для уплотнения вала используют мягкую сальниковую набивку (одинарную) или механическое торцовое устройство. В первом случае вал защищён от износа специальной втулкой.

Замечания по монтажу

1. На фланцы насоса КМ 80-65-160 не должны передаваться нагрузки от присоединяемых трубопроводов, поэтому их следует устанавливать на собственных опорах.
2. Предельная нагрузка от трубопроводов на патрубки насоса: по силе – 1000 Н (100 кгс), по моменту – 300 Нм (30 кгс·м).
3. Допускается непараллельность фланцев не более 0,15 мм/100 мм.
4. К всасывающему патрубку насоса КМ 80-65-160 труба подводится с минимальной длиной прямого участка в 6 диаметров патрубка.
5. Арматура: на входе – обратный клапан либо задвижка, на выходе – оба. Клапан устанавливается перед задвижкой.

Расшифровка кодировки

В номенклатурном обозначении насоса КМ 80-65-160 а-Т (пример) позиции означают:

• КМ – конструктивный тип (консольный в моноблочном исполнении);
• 80, 65 и 160 – величина в мм условных диаметров патрубков, входного и выходного, и рабочего колеса, соответственно;
• а – колесо обточено 1 раз;
• С – вал уплотнён сальником (для торцового уплотнения – Т);
• У3.1 – для умеренной климатической зоны с размещением насоса по категории 3.1.

Показатели долговечности

Средние величины в тыс. часов:

• Наработки на отказ – 10;
• Ресурса до капремонта – 20.

Время на восстановление (в среднем) – 1 час.

Гарантированные изготовителем сроки (в годах):

• службы насоса КМ 80-65-160 (назначенный) – 7;
• сохраняемости – 2.

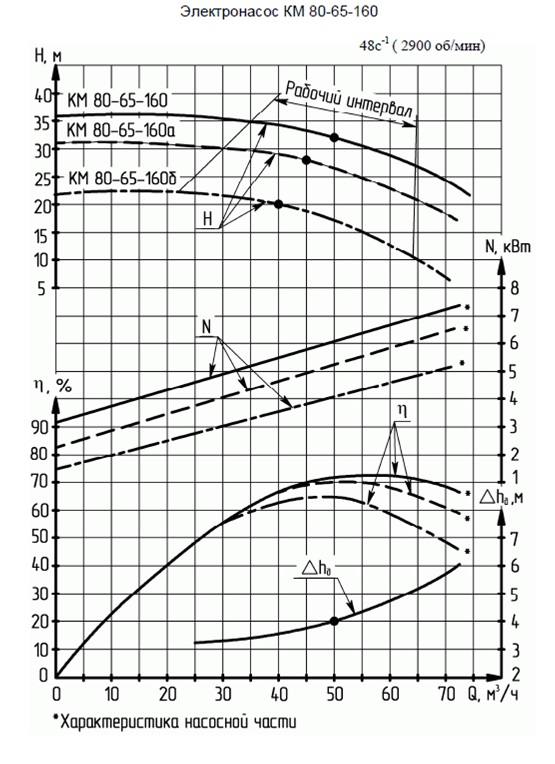

Основные технические характеристики насоса КМ 80-65-160

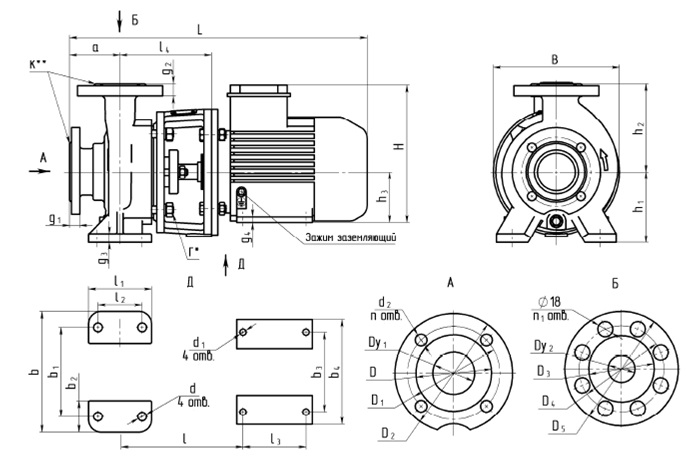

Габаритные размеры насосного агрегата КМ 80-65-160
