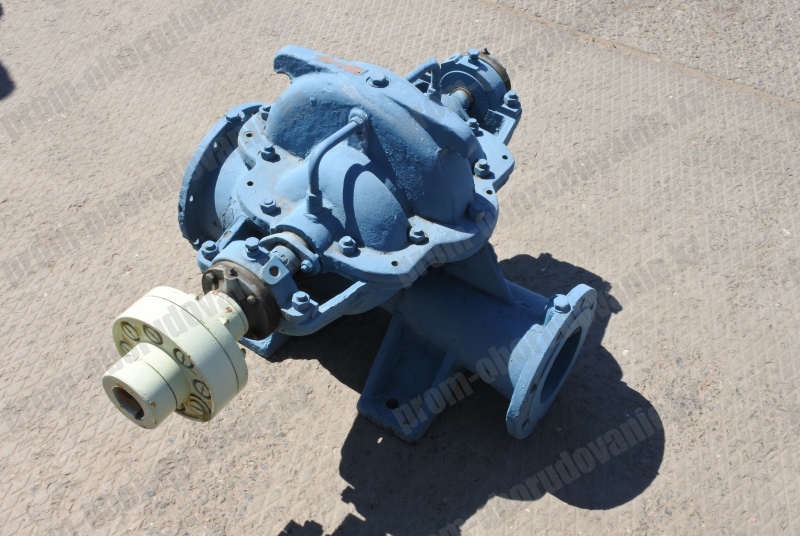

Конструкция насосов Д320-70: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Основные технические характеристики насосов типа Д320-70б
| Марка насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин |
|---|
| Д320-70б |
275 |
47 |
5,2 |
АИР225М2 |
75 |
3000 |

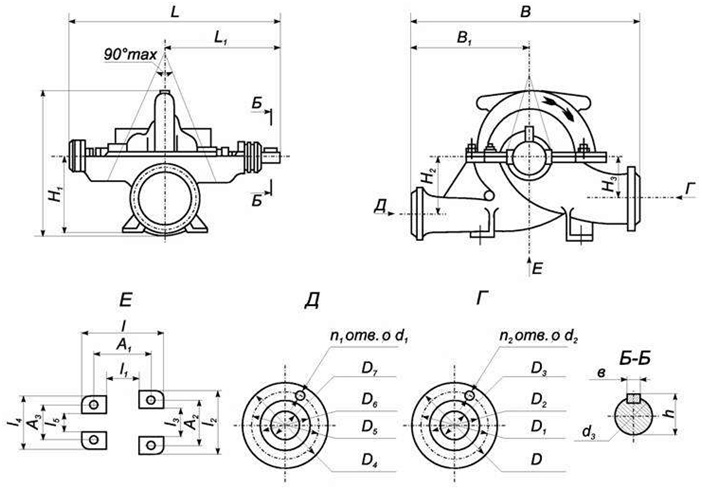

Размеры насосов Д320-70б
| Марка насоса | Размеры в мм |
|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h |
|---|
| Д320-70б |
830 |
458 |
600 |
350 |
400 |
200 |
400 |
200 |
730 |
474 |
700 |
400 |
260 |
188 |
510 |
З20 |
З20 |
З5 |
| |
| Марка насоса | Размеры в мм | | Масса, кг |
|---|
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | |
|---|
| Д320-70б |
З15 |
280 |
258 |
200 |
260 |
225 |
202 |
150 |
18 |
18 |
2З |
З2 |
8 |
8 |
10 |
|
225 |
Размеры насосных агрегатов Д320-70б
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса насоса,
кг | Масса агрегата,
кг |
|---|
| L | B | H | L1 | L2 | l | l 1 | l 2 | b | b1 | h | Марка | кВт | Масса, кг |
|---|
| Д 320-70б |
1975 |
730 |
890 |
830 |
1450 |
375 |
220 |
920 |
660 |
610 |
500 |
АИР225М2 |
75 |
310 |
225 |
845 |

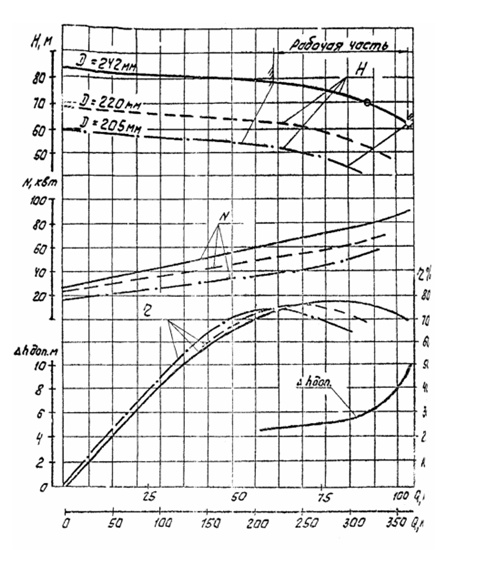

Характеристика насоса (агрегата) Д320-70б
- Частота вращения 48,4 С-1 (2900 об.мин)
- Жидкость – вода плотностью 1000 кг/м³
Ранее насосы 1Д315-50, 1Д315-71 выпускались под соответствующими марками Д320-50 и Д320-70 и комплектовались электродвигателями на 1500 об/мин. Старая марка насоса 1Д315-50 - Д320-50 выпускается и в настоящее время.
Габаритно-присоединительные размеры насосов 1Д и Д значительно отличаются из-за того, что насосы 1Д обеспечивают требуемые параметры при 3000 об/мин.
Часто у потребителей ошибочно возникает требование укомплектовать, например, насос 1Д315-71 электродвигателем на 1500 об/мин, поскольку, на насосе Д320-70 установлен был именно такой электродвигатель. В результате потребитель получает насосный агрегат со следующими параметрами - 160 м³ в час и напором - 18 м.
Таблица замен старых марок насосов на новые
| Старая марка | Новая марка |
|---|
| Не выпускается | Выпускается | Не выпускается | Замена |
|---|
| 6НДв, 6НДв-60 |
Д320-50, 75 кВт, 1500 об. |
|
1Д315-50, 75 кВт, 3000 об. |
| Д320-50а, 55 кВт, 1500 об. |
|
1Д315-50а, 55 кВт, 3000 об. |
| Д320-50б, 45 кВт, 1500 об. |
|
1Д315-50Б, 45 кВт, 3000 об. |
| 6НДс, 6НДс-60 |
|
Д320-70, 110 кВт, 1500 об. |
1Д315-71, 110 кВт, 3000 об. |
| |
Д320-70а, 90 кВт, 1500 об. |
1Д315-71а, 90 кВт, 3000 об. |
