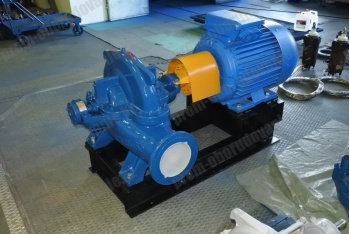

Конструкция насосов Д320-50б: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости - от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

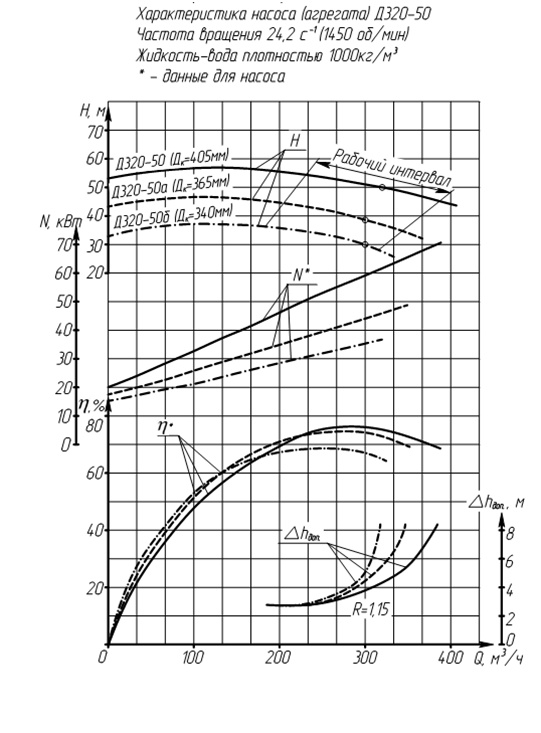

Основные технические характеристики насосов типа Д320-50б
| Марка насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин |
|---|
| Д320-50б |
260 |
29 |
6,8 |
АИР200L4 |
45 |
1475 |

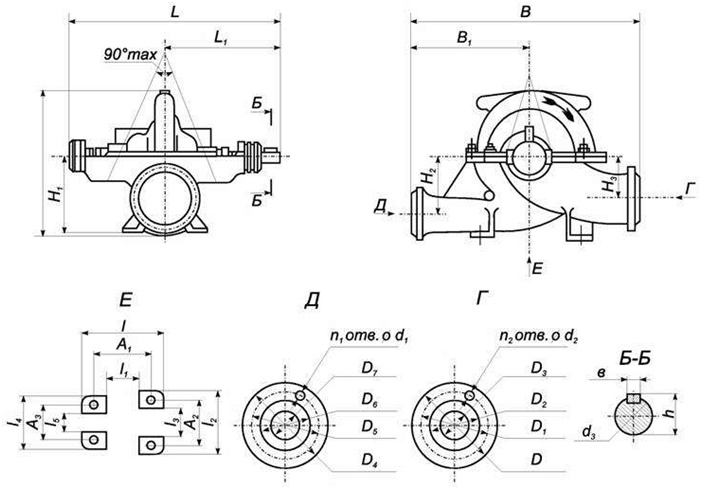

Размеры насосов Д320-50б
| Марка насоса | Размеры в мм |
|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h |
|---|
| Д320-50б |
830 |
458 |
600 |
350 |
400 |
200 |
400 |
200 |
966 |
474 |
700 |
400 |
260 |
188 |
510 |
З20 |
З20 |
З5 |
| |
| Марка насоса | Размеры в мм | | Масса, кг |
|---|
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | |
|---|
| Д320-50б |
З15 |
280 |
258 |
200 |
260 |
225 |
202 |
150 |
18 |
18 |
2З |
З2 |
8 |
8 |
10 |
|
З00 |

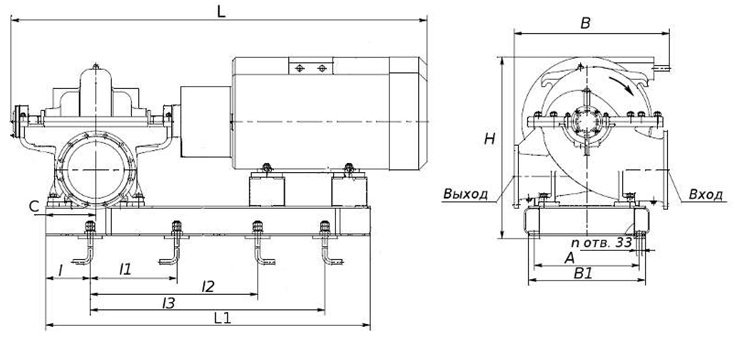

Размеры насосных агрегатов Д320-50б
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса агрегата,
кг |
|---|
| L | L1 | I | l3 | B | B1 | A | H | h | C | n | Марка | кВт | Масса, кг |
|---|
| Д 320-50б |
1675 |
1320 |
215 |
890 |
970 |
530 |
470 |
920 |
620 |
215 |
4 |
АИР200L4У2 |
45 |
260 |
735 |
