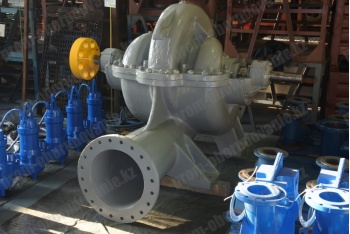

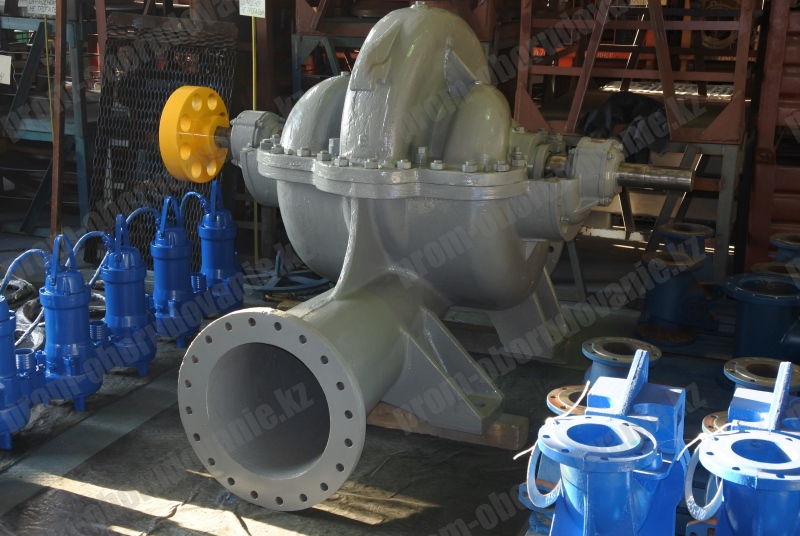

Насосы серии Д2500-62а-2 — высокопроизводительные агрегаты, способные перекачивать до 2300 м³/час жидкой среды. Отличаются сравнительной простотой конструкции. Оснащаются одним рабочим колесом, изготовленными из чугуна и помещенным в стальной корпус.
Конструкция и принцип действия
Модель Д2500-62а-2 относится к категории центробежных насосов. Создаваемое вращающимся со скоростью 1000 оборотов в минуту рабочим колесом центростремительное ускорение создает зоны разрежения в районе всаса агрегата и нагнетает ее к выходному патрубку с напором до 52 м. Корпус, напоминающий раковину моллюска, и особая форма лопаток крыльчатки позволяют оптимизировать поток и сделать работу по перекачке жидкости эффективнее.
По способу компоновки элементов агрегат Д2500 62а относится к горизонтальным. Корпус насоса и электроустановка установлены на одном массивном шасси. Консольный тип агрегата. Ротор установлен на подшипниках. Они обеспечивают свободное вращение вала. В зависимости от исполнения применяются подшипники качения или скольжения. Для обеспечения герметичности соединения вала с корпусом использованы сальники с набивкой.
На корпусе насоса предусмотрены фланцы для удобного монтажа в трубопровод. При установке используется подъемный кран или иное приспособление. Так как масса изделия в сборе более 2700 кг.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнения вала – механические с сальниковой набивкой.

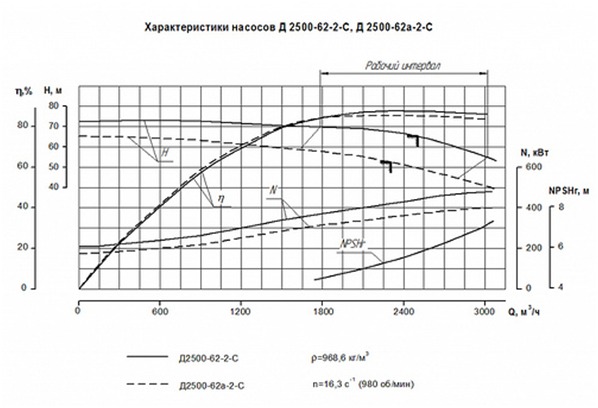

Основные технические характеристики насосов типа Д2500-62а-2
| Марка насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин |
|---|
| Д2500-62а-2 |
2300 |
52 |
7,5 |
А4-450Х-6 |
500 (6000в) |
1000 |

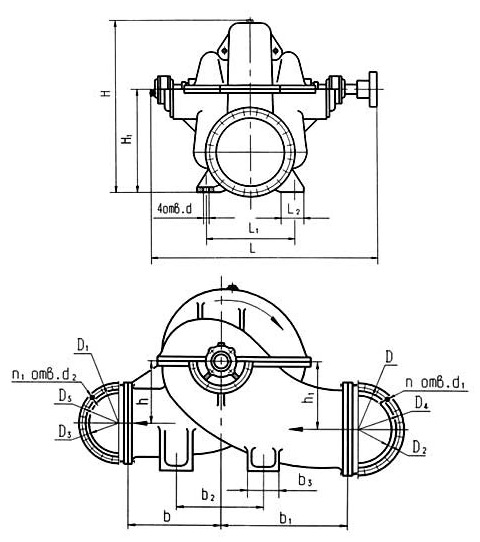

Размеры насосов Д2500-62а-2
| Насос | Размер, мм |
|---|
| Д2500-62а-2 | L | L1 | L2 | b | b2 | b3 | H | H1 | B | B1 | h | h1 | |
|---|
| 1850 |
900 |
250 |
770 |
850 |
250 |
1420 |
850 |
770 |
900 |
620 |
475 |
|
| b1 | D | D1 | D2 | D3 | D4 | D5 | n | n1 | d | d1 | d2 | Масса,кг |
|---|
| 900 |
710 |
580 |
500 |
400 |
335 |
525 |
20 |
20 |
42 |
33 |
30 |
2700 |

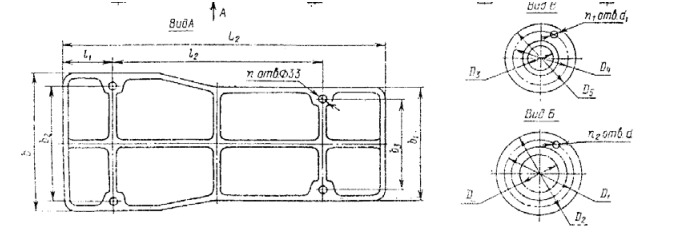

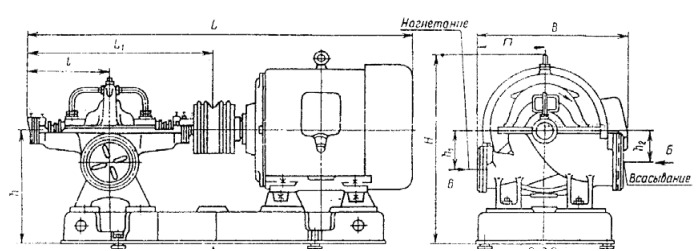

Размеры насосных агрегатов Д2500-62а-2
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса насоса
кг | Масса агрегата,
кг |
|---|
| L | B | H | L1 | L2 | l | l 1 | l 2 | b | b1 | h | Марка | кВт | Масса, кг |
|---|
| Д2500-62а-2 |
3460 |
1670 |
1750 |
1850 |
2760 |
621 |
435 |
825 |
900 |
1390 |
785 |
А4-400Х4 |
500 |
2300 |
2700 |
5620 |
