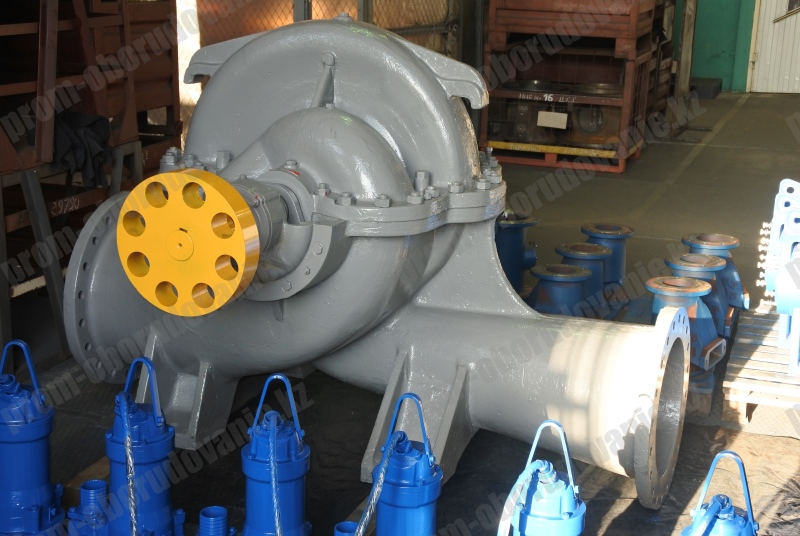

Насосы Д2500-62-2 - центробежные, горизонтальные, спиральные с горизонтальным разъемом корпуса, одноступенчатые с рабочим колесом двустороннего входа. Опорами ротора насоса служат подшипники качения или скольжения (в зависимости от потребляемой мощности) с пластичной или картерной смазкой.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнения вала – механические с сальниковой набивкой.

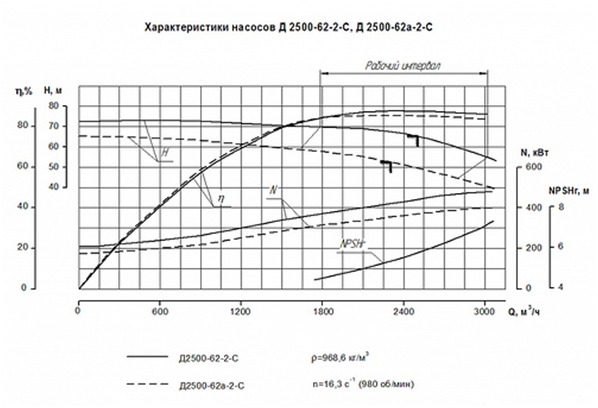

Основные технические характеристики насосов типа Д2500-62-2
| Марка насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин |
|---|
| Д2500-62-2 |
2500 |
62 |
7,5 |
А4-450Х-6 |
630 (6000в) |
1000 |

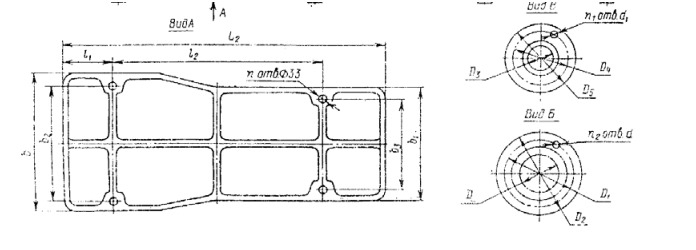

Размеры насосов Д2500-62-2
| Насос | Размер, мм |
|---|
| Д2500-62-2 | L | L1 | L2 | b | b2 | b3 | H | H1 | B | B1 | h | h1 | |
|---|
| 1850 |
900 |
250 |
770 |
850 |
250 |
1420 |
850 |
770 |
900 |
620 |
475 |
|
| b1 | D | D1 | D2 | D3 | D4 | D5 | n | n1 | d | d1 | d2 | Масса,кг |
|---|
| 900 |
710 |
580 |
500 |
400 |
335 |
525 |
20 |
20 |
42 |
33 |
30 |
2700 |

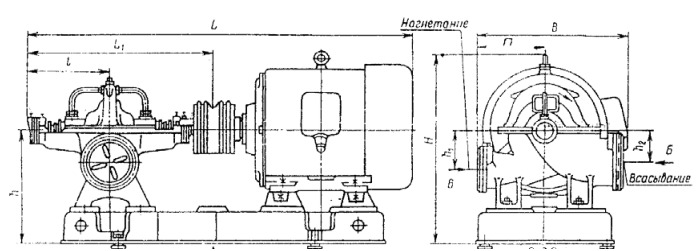

Размеры насосных агрегатов Д2500-62-2
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса насоса
кг | Масса агрегата,
кг |
|---|
| L | B | H | L1 | L2 | l | l 1 | l 2 | b | b1 | h | Марка | кВт | Масса, кг |
|---|
| Д2500-62-2 |
3460 |
1670 |
1810 |
1850 |
2760 |
621 |
435 |
825 |
900 |
1390 |
785 |
А4-400Х4 |
630 |
2600 |
2700 |
5930 |
