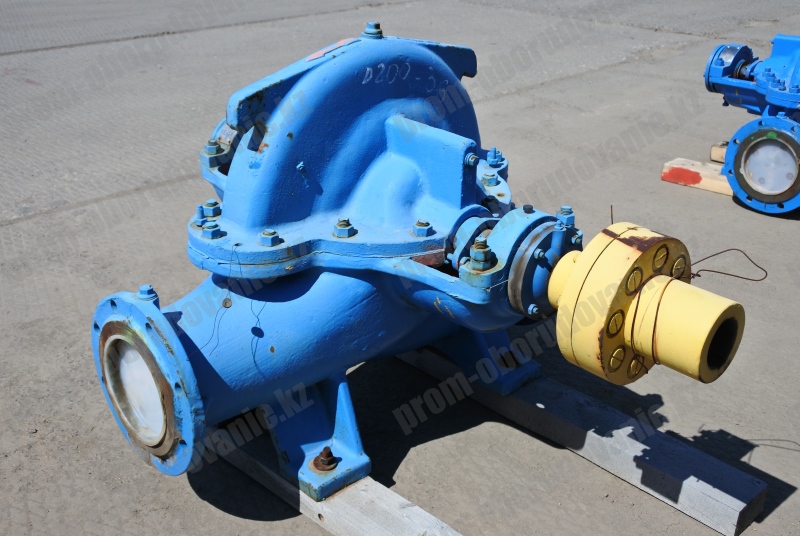

Конструкция насосов Д200-36: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

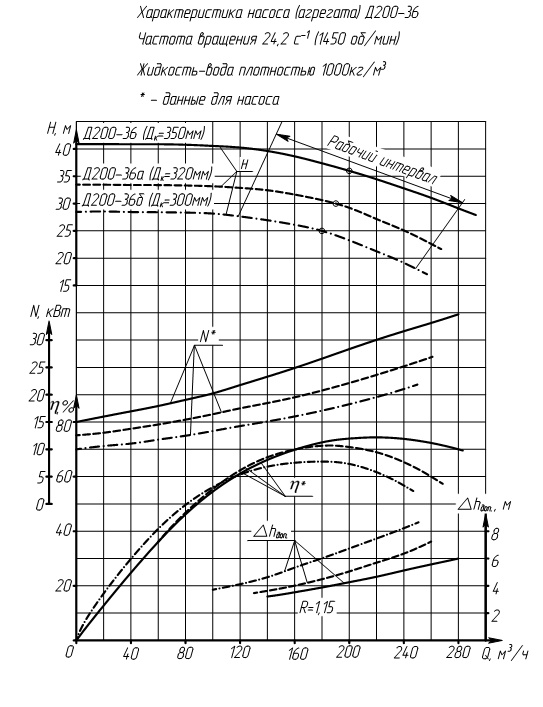

Основные технические характеристики насоса Д200-36
| Типоразмер насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин |
|---|
| Д200-36 |
200 |
36,0 |
4,3 |
АИР 200 M4 |
37 |
1450 |
Размеры насосов Д200-36
| Тип насоса | Размеры в мм |
|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h |
|---|
| Д200-36 |
830 |
458 |
510 |
З00 |
З40 |
160 |
З40 |
160 |
800 |
373 |
620 |
З50 |
224 |
162 |
430 |
260 |
260 |
З5 |
| Тип насоса | Размеры в мм | Р, МПа | Масса, кг |
|---|
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Вх /вых |
|---|
| Д 200-36 |
260 |
225 |
202 |
150 |
235 |
200 |
178 |
125 |
18 |
18 |
2З |
З2 |
8 |
8 |
10 |
0,6/0,6 |
240 |
Размеры насосных агрегатов Д200-36
| Тип насоса | Размеры, мм | Электродвигатель | Масса агрегата, кг |
|---|
| L | L1 | l | l3 | B | B1 | A | H | h | n | Марка | Мощность, кВт | Масса эл/дв, кг | |
|---|
| Д200-36 |
1585 |
1235 |
185 |
870 |
800 |
500 |
440 |
835 |
560 |
4 |
АИР200М4 |
37 |
240 |
542 |
