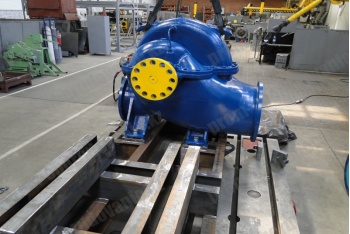

Конструкция насосов 2Д2000-21: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
Основные технические характеристики насоса 2Д2000-21
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса
агрегата |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг |
|---|
| Насос 2Д2000-21 |
1250 |
13 |
3,0 |
5АМ280-М8 |
75 |
750 |
2710 |
Размеры насосов 2Д2000-21
| Насос | Размер, мм |
|---|
| 2Д2000-21 | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1575 |
8752 |
850 |
450 |
940 |
600 |
630 |
290 |
1200 |
500 |
1135 |
710 |
400 |
400 |
85 |
670 |
810 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 510 |
640 |
600 |
570 |
500 |
565 |
515 |
482 |
400 |
22 |
26 |
35 |
80 |
16 |
16 |
22 |
|
1565 |
Размеры насосных агрегатов 2Д2000-21
| Тип насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-
ность
кВт | Масса
кг | Масса
агрегата
кг |
|---|
| 2Д2000-21 |
2710 |
2300 |
485 |
- |
800 |
1450 |
1200 |
765 |
670 |
1405 |
980 |
6 |
5АМ280-М8 У3.Т |
75 |
790 |
2710 |
| 2710 |
2300 |
485 |
- |
800 |
1450 |
1200 |
765 |
670 |
1405 |
980 |
6 |
5АМН280-S8 У3 |
75 |
705 |
2625 |
| 2605 |
2300 |
485 |
- |
800 |
1450 |
1200 |
765 |
670 |
1450 |
980 |
6 |
5АН280-А8 У3.Т |
75 |
743 |
2655 |
| 2605 |
2300 |
485 |
- |
800 |
1450 |
1200 |
765 |
670 |
1450 |
980 |
6 |
5АН280-А8 У3.Т |
75 |
743 |
2655 |
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 2Д2000-21
| Средняя наработка до отказа, ч |
9000 |
| Средний ресурс до капитального ремонта, ч |
35000 |
| Среднее время до восстановления, ч |
20 |
| Назначенный срок службы, лет |
30 |
| Срок сохраняемости, лет |
3 |
