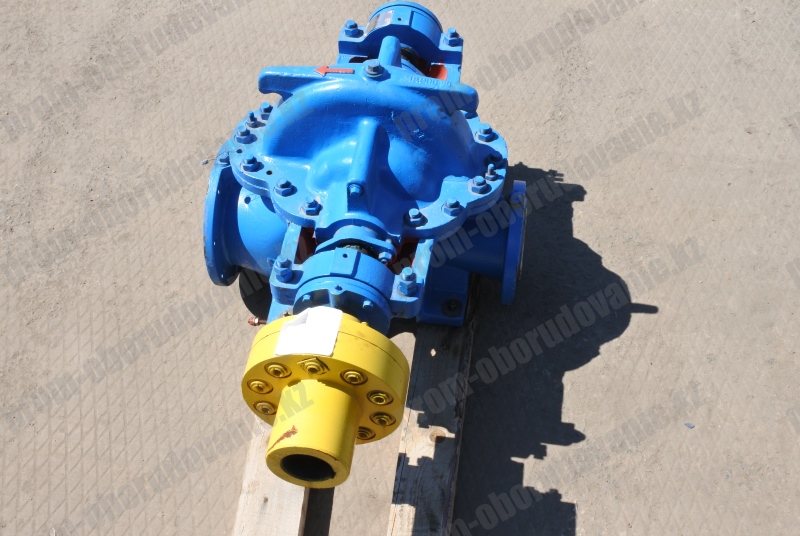

Конструкция насосов 1Д200-90а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

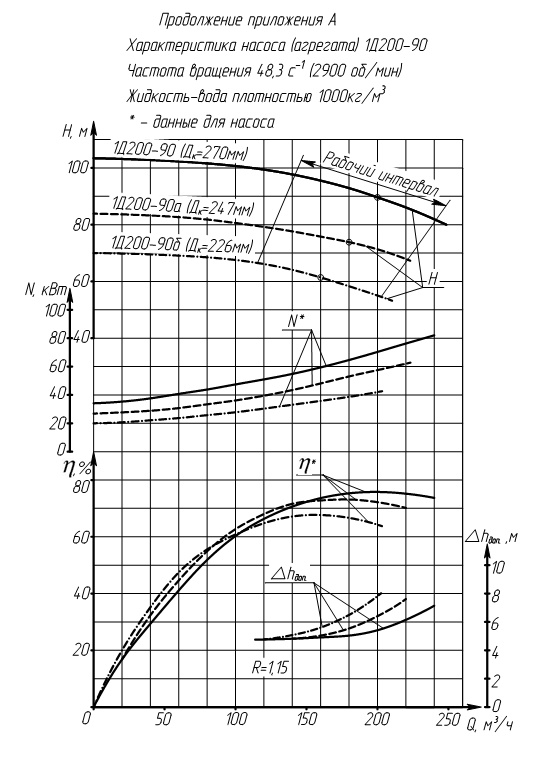

Основные технические характеристики насоса 1Д200-90а
| Типоразмер насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин |
|---|
| 1Д200-90а |
180 |
74,0 |
5,8 |
АИР 250 S2 |
75 |
2900 |
Размеры насосов 1Д200-90а
| Тип насоса | Размеры в мм |
|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h |
|---|
| 1Д200-90a |
766 |
420 |
З35 |
165 |
370 |
220 |
250 |
100 |
530 |
250 |
495 |
260 |
170 |
170 |
270 |
З20 |
200 |
З9 |
| Тип насоса | Размеры в мм | | Масса, кг |
|---|
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | |
|---|
| 1Д200-90a |
260 |
225 |
202 |
150 |
215 |
180 |
158 |
100 |
18 |
18 |
24 |
З6 |
8 |
8 |
10 |
|
145 |
Размеры насосных агрегатов 1Д200-90а
| Тип насоса | Размеры, мм | Электродвигатель | Масса агрегата, кг |
|---|
| L | L1 | l | l3 | B | B1 | A | H | h | n | Марка | Мощность, кВт | Масса эл/дв, кг | |
|---|
| 1Д200-90а |
1705 |
1330 |
190 |
910 |
530 |
460 |
400 |
805 |
480 |
4 |
АИР250S2 |
75 |
450 |
715 |
