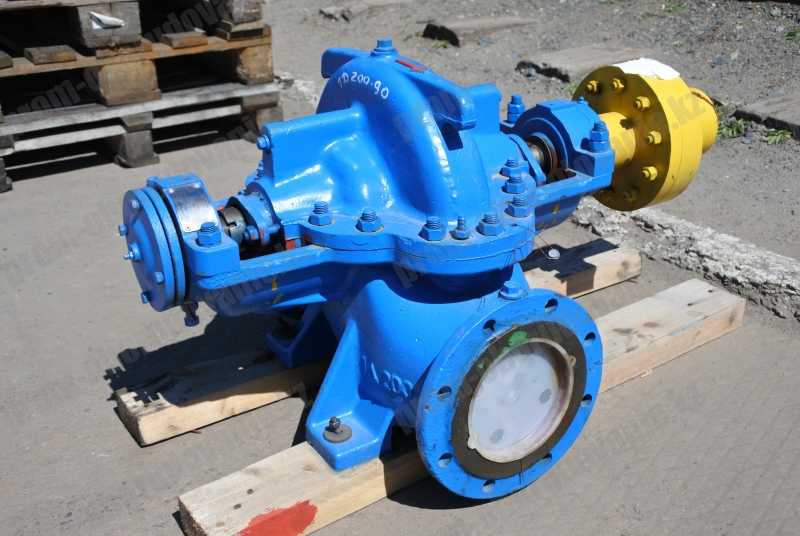

Насос 1Д200-90-1450

Насос 1Д200-90-1450 Болгария
5 5 1 Product
Цена по запросу

+

Характеристики

180 м³/ч
74.00 м
2900 об/мин
72.00 кВт
5.80 м

Насосы серии 1Д200-90-1450 относятся к категории центробежных. Особенность конструкции — двухсторонний вход. Это позволяет равномерно распределять нагрузку на рабочее колесо и его вал для обеспечения более долгого срока эксплуатации и увеличения надежности работы оборудования. Так как поток поступает с двух сторон и не нарушает центровки механизма.

Мы предлагаем купить насос 1Д200Д-90 по цене производителя — завода «Взлет». Выполняем доставку в любой регион Казахстана.

Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д

Технические данные

Насос 1Д200-90-1450 способен перекачивать до 180 м³/час воды с минимальным включением абразивных твердых частиц — не выше 0,05% по объему и не крупнее 0,2 мм в поперечнике. Центробежные агрегаты чувствительны к появлению в перекачиваемой жидкости твердых включений, так как скорость вращения рабочего колеса достигает 2900 оборотов в минуту. Но такое конструктивное решение позволило производителю увеличить напор агрегата до 74 м.

Изделие комплектуется электрической силовой установкой мощностью 72 кВт. Это означает, что подключение его к трехфазной электросети требуется выполнять через шкаф управления или защитный блок.

Конструктивные особенности

По способу компоновки деталей насос горизонтальный. Двигатель и корпус находятся в горизонтальной, по отношению к поверхности установки, плоскости. Конструктивной особенностью агрегата, обеспечивающей ему повышенную надежность и долговечность, считается чугунное рабочее колесо. Оно закреплено на стальном валу, вращающемся на опорах из подшипников. Герметичность обеспечивают сальники. Изделие соответствует действующим межгосударственным стандартам. Так при необходимости на него может устанавливаться крышка сальника к насосу 200Д-90, соответствующая ГОСТ.

Вал электродвигателя имеет разъемное соединение с насосом. Что позволяет упростить работы по обслуживанию оборудования. Устанавливаются детали на единое шасси. Перевозится и монтируется агрегат как единая конструкция. Для подключения к трубопроводу предусмотрены фланцы на входном и выходном патрубках.

Охлаждение насоса 1Д200-90-1450 выполняется за счет перекачиваемой воды или иной жидкой среды, сравнимой с ней по характеристикам. Допускается перекачка нагретых не выше +85 °C жидкостей. При большей температуре среды необходимо принять меры для дополнительного охлаждения насоса.

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Основные технические характеристики насоса 1Д200-90-1450

Типоразмер насосаПараметрыПараметры электродвигателя
Q, м.куб./чH, м.ДКЗ, мМаркаМощность, кВтn, об/мин
1Д200-90-1450 100 22,5 5,3 АИР 160 S4 15 1450
Габаритный чертеж насоса 1Д200-90-1450

Размеры насосов 1Д200-90-1450

Тип насосаРазмеры в мм
LL1ll1l2l3l4l5ВB1НH1Н2Н3А1А2А3h
1Д200-90-1450 766 420 З35 165 370 220 250 100 530 250 495 260 170 170 270 З20 200 З9
Тип насосаРазмеры в мм Масса, кг
DD1D2D3D4D5D6D7dd1d2d3nn1b
1Д200-90-1450 260 225 202 150 215 180 158 100 18 18 24 З6 8 8 10   145
Габаритный чертеж агрегатов типа 1Д

Размеры насосных агрегатов 1Д200-90

Тип насосаРазмеры, ммЭлектродвигательМасса агрегата, кг
LL1ll3BB1AHhnМаркаМощность, кВтМасса эл/дв, кг
1Д200-90 1405 1080 190 735 530 350 290 715 460   АИР160S4 22,5 120 360

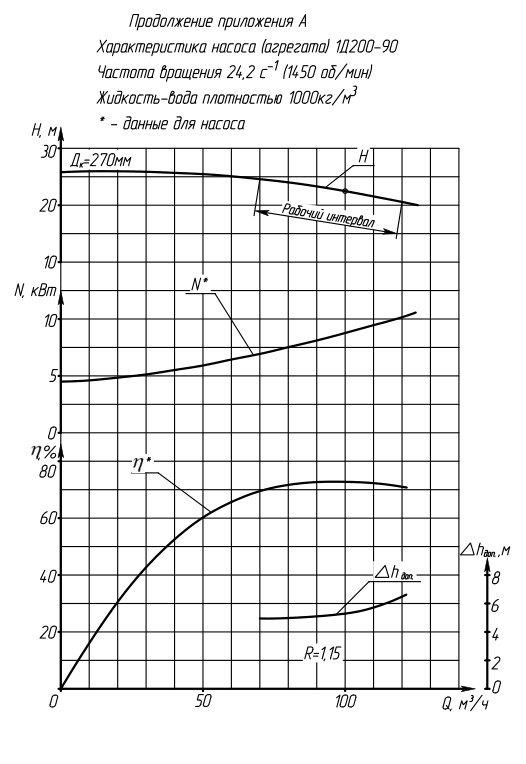

Характеристики насоса  1Д200-90-1450
Строповка агрегатов типа 1Д
