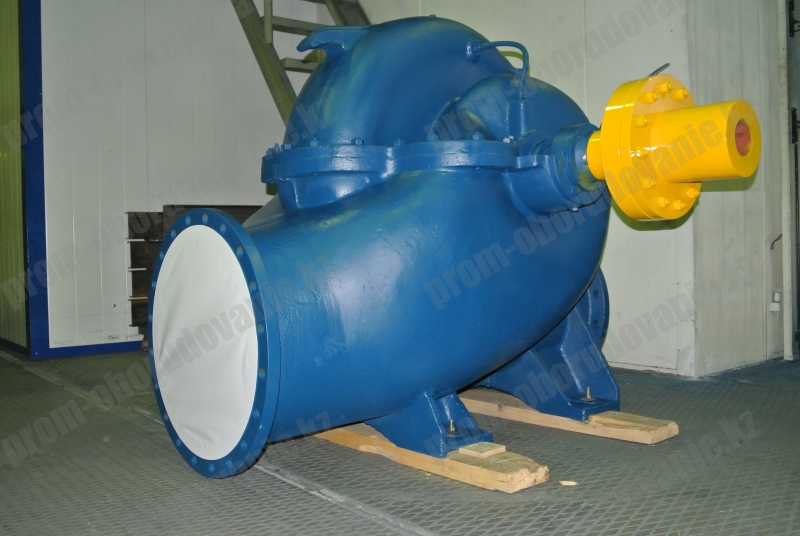

Конструкция насосов 1Д1600-90а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

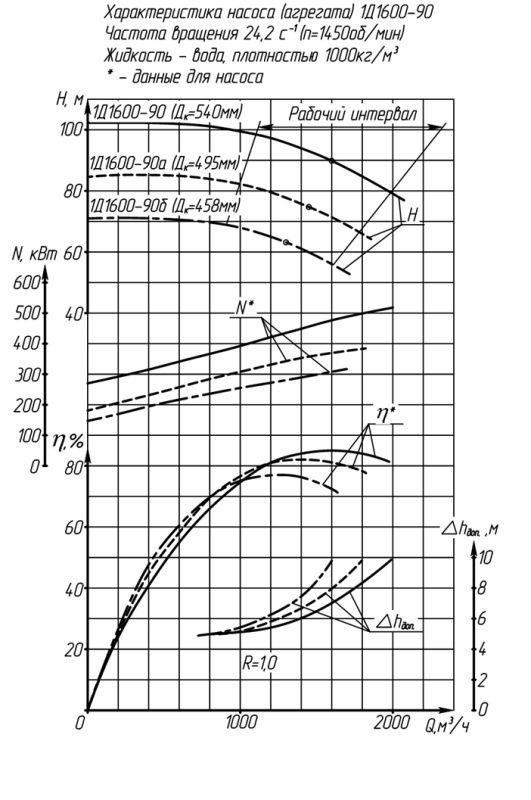

Основные технические характеристики насоса 1Д1600-90а
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса
агрегата |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг |
|---|
| Насос 1Д1600-90а |
1300 |
63 |
7.2 |
ДАЗО4-400Y-4M |
500 |
1450 |
4225 |

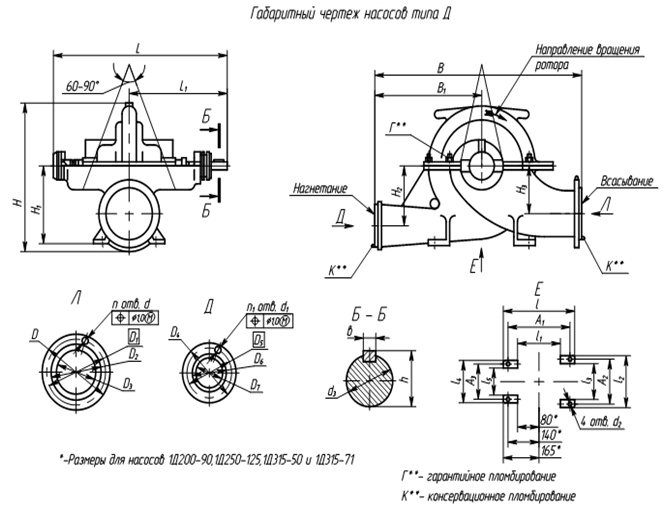

Размеры насосов 1Д1600-90а
| Насос | Размер, мм |
|---|
| 1Д1600-90а | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1421 |
782 |
710 |
400 |
710 |
450 |
440 |
180 |
1050 |
450 |
1005 |
530 |
400 |
300 |
85 |
630 |
630 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 360 |
485 |
445 |
415 |
350 |
335 |
295 |
2680 |
200 |
22 |
22 |
35 |
80 |
12 |
12 |
22 |
|
1515 |
Размеры насосных агрегатов 1Д1600-90а
Тип
насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-ность
кВт | Масса
кг | Масса
агрегата
кг |
|---|
Насос
1Д1600-90а |
2980 |
2615 |
250 |
700 |
1400 |
2100 |
1320 |
985 |
900 |
1700 |
800 |
8 |
А4-400Х-4М У3 |
500 |
2070 |
3665 |
| 3305 |
2715 |
250 |
700 |
1400 |
2100 |
1320 |
985 |
900 |
1670 |
800 |
8 |
ДАЗО4-400Y-4М |
500 |
2630 |
4225 |
| 2980 |
2615 |
250 |
700 |
1400 |
2100 |
1320 |
985 |
900 |
1700 |
800 |
8 |
А4-400ХК-4М У3 |
400 |
1930 |
3525 |
| 2605 |
2240 |
370 |
- |
700 |
1500 |
1200 |
715 |
630 |
1345 |
800 |
6 |
5АН355-В4 У3.Т |
400 |
1400 |
2950 |
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д1600-90а
| Средняя наработка до отказа, ч |
9000 |
| Средний ресурс до капитального ремонта, ч |
35000 |
| Среднее время до восстановления, ч |
20 |
| Назначенный срок службы, лет |
30 |
| Срок сохраняемости, лет |
3 |
