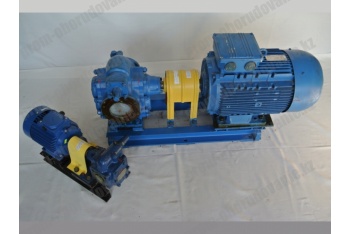

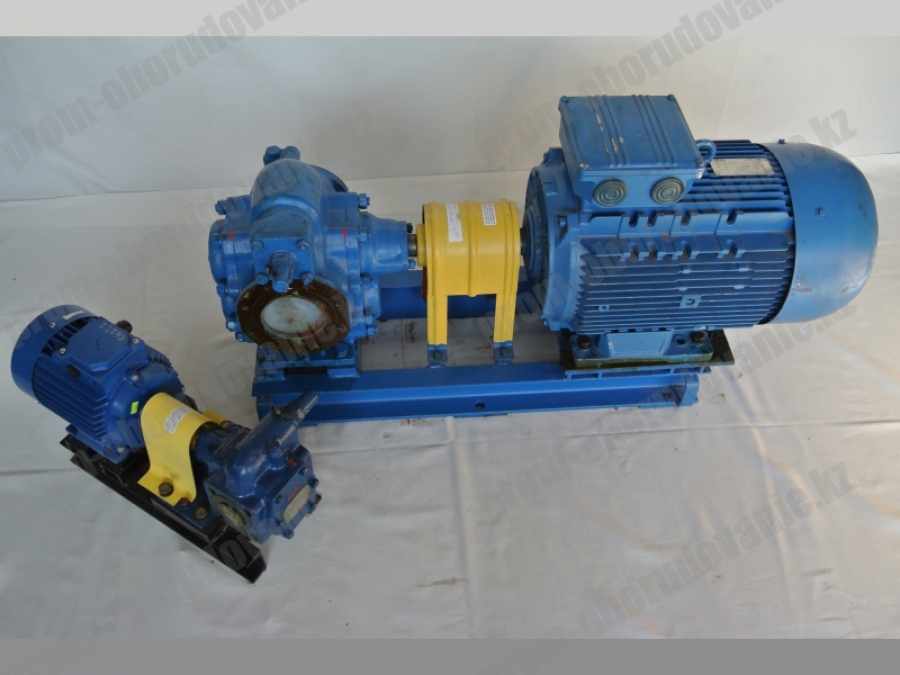

Насосы Ш, НМШ – насосные устройства для перемещения жидкостей, обладающих смазывающими свойствами. Используются для перекачки продуктов нефтепереработки, таких как битум, дизельное топливо и др. Применяются для выкачки и нагнетания и других масел (например, минеральных).
Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки заполните краткий опросный лист в свободной форме.
Если Вы НЕ знаете марку, то заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.
Описание
Эксплуатационные требования
Предназначены для работы со средой со следующими показателями:
- без примесей механического происхождения
- с вязкостью в пределах 0,018*10-4 – 2.2*10-³м²/с
- с температурой не выше +70°С (стандартное исполнение).
Пределы вязкости определяются:
- верхний – всасывающей способностью (мощностью электродвигателя)
- нижний – смазывающим свойствами рабочей среды.
Границы рабочего диапазона по вязкости и температуре заказчик должен согласовать с изготовителем. Максимально допустимая температура перекачиваемой жидкости может быть поднята до +150°С.
Насосы НМШ, Ш – особенности конструкции
По своему устройству эти агрегаты представляют собой шестерённую конструкцию. Это однопоточные агрегаты объемного типа. Зацепление шестерён – внешнее.
Тип Ш:
- производятся в соответствии с ГОСТ 19027-89
- исполнение климатическое и категория размещения: Т2, Т5, У3
- внутренние опоры – на лапах
- предельная высота всасывания (вакуумметрическая) – 5 м (при вязкости ниже 0,75 см²/с).
Тип НМШ:
- без дополнительного индекса – с внутренними опорами на лапах
- с индексом Ф – электродвигатель и насос смонтированы на фонаре, вал уплотнён манжетом
- с индексом Г – подогреваемый. Допускает работу при температуре жидкости до +190°С.
Характеристики
|
Насос
|
Материалы исполнения деталей
|
Перекачиваемые среды
|
|
Корпус
|
Шестерни
|
Уплотнение
|
|
НМШ–Б
|
Бронза Бр03Ц7С5Н1
|
Сталь 18ХГТ
|
Торцовое
|
Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 15,0х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
|
|
НМШ
|
Чугун СЧ20
|
Сталь 18ХГТ
|
Торцовое
|
|
НМШГ
|
Чугун СЧ20
|
Сталь 18ХГТ
|
Торцовое
|
Легкозастывающие жидкости (парафин, нефть, мазут), обладающие смазывающей способностью, температурой до +190°С, кинематической вязкостью до 6х10–4 м2/с – без механических примесей.
|
|
НМШФ–Б
|
Бронза Бр03Ц7С5Н1
|
Сталь 18ХГТ
|
Торцовое
|
Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 22х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
|
|
НМШФ–Ю
|
Алюминиевый сплав
|
Сталь 18ХГТ
|
Торцовое
|
Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 5,4х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
|
|
Ш
|
Чугун СЧ20
|
Сталь 18ХГТ
|
Торцовое
|
Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 22,0х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
|
