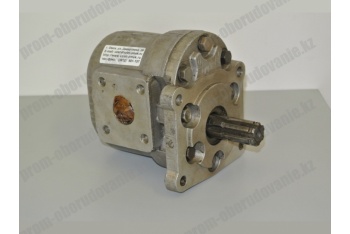

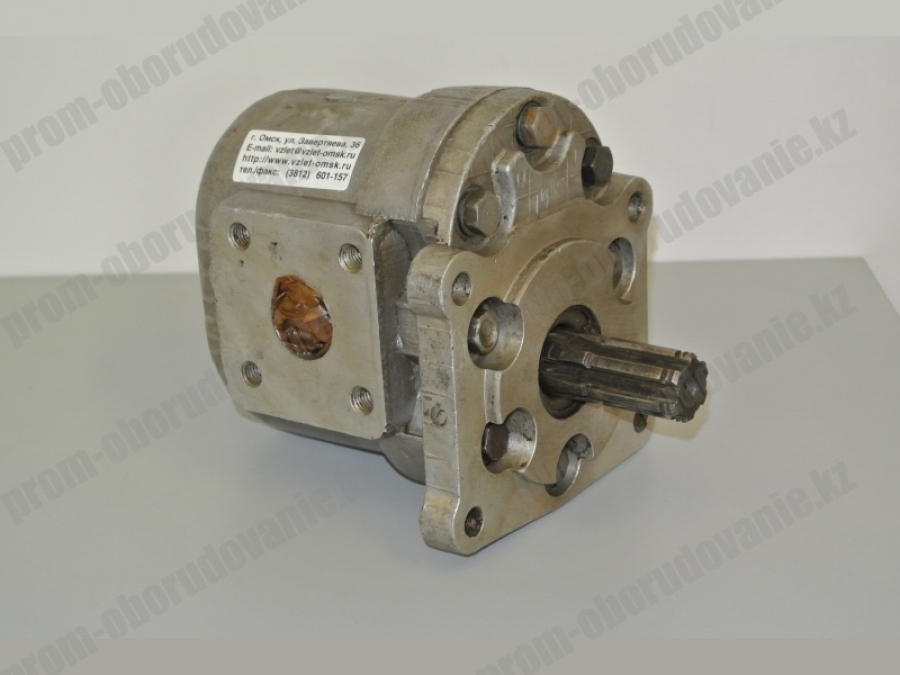

Шестеренные насосы НШ применяются для подачи под высоким давлением рабочих жидкостей в гидравлические системы машин и механизмов. К преимуществам этих агрегатов относят высокую надежность и простоту эксплуатации.
Насосы НШ устанавливаются как маслонасосы в гидравлических системах автомобилей, силовых приводов специальной техники. Они нашли применение в дорожном строительстве, сельском хозяйстве и других отраслях, активно использующих такие машины.
Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки, заполните краткий опросный лист в свободной форме.
Если вы не знаете марку, то заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для вас необходимое оборудование.
Конструкция
Типовой насос НШ включает следующие элементы:
- Корпус. Изготавливается из прочного металла.
- Рабочий механизм. Состоит из пары шестерен, одна из которых является ведущей. Для обеспечения минимального уровня трения и долгого срока эксплуатации применены качественные подшипники скольжения.
- Передняя/задняя крышки. Установлены с использованием долговечных уплотнителей для обеспечения герметичности агрегата.
Для большей герметичности используются специальные втулки. Они эффективно работают при создаваемом насосом НШ высоком давлении, предотвращая потери масла или иной рабочей жидкости.
Принцип работы
Подача рабочей жидкости под высоким давлением достигается за счет вращения шестерен с минимальным зазором между зубьями. Они захватывают масло, поступающее из входного патрубка и направляют его к выходному. Чем выше скорость вращения шестерен, тем выше создаваемое насосом давление. Производительность агрегата зависит от размеров рабочего механизма и параметров привода.
Насосы серии НШ имеют высокий КПД — более 0,8. Долговечность подвижных частей конструкции достигается за счет организации постоянного процесса смазки. Для этого используется нагнетаемая рабочая жидкость, как правило — машинное или гидравлическое масло. Одновременно отводится возникающее при трении шестерен тепло.
Долговечность и надежность насосов НШ во многом определяется качеством нагнетаемого масла. Содержание в нем металлических примесей и других абразивных частиц не допускается. Поэтому оборудование устанавливают в гидравлических системах после фильтров масла.
Технические характеристики насосов НШ
- Рабочий объём – от 8 до 250 см³.
- Конструктивное исполнение – круглые (А) и плоские (У).
- Направление вращения ведущего вала относительно привода – правое и левое (маркировка «Л»).
- Гарантийный эксплуатационный срок – 12 месяцев (при общей наработке: для сельскохозяйственных тракторов – не более 4 000 моточасов, для промышленных – 3 000, для другой техники – 1 000).
