Вентилятор ВЦ 4-75-6,3-1К коррозионностойкий из нержавеющей стали предназначен для перемещения газопаровоздушных смесей, с примесями агрессивных газов и паров не вызывающих ускоренной коррозии нержавеющей стали (скорость коррозии не выше 0,1мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов. Не применим для перемещения взрывоопасных смесей.
Не применимы для перемещения взрывоопасных смесей.
Предназначен, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, может работать и с сетью воздуховодов.
Агрегат предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по ГОСТ 15150-69.
Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для тропического исполнения).
Устанавливается за пределами зон длительного пребывания людей.
Основные технические данные и характеристики
Основные параметры указаны в таблице
| Типоразмер | D/Dн | Электродвигатель | Параметры в рабочей зоне | Масса,
не более, кг |
|---|
| Типоразмер | Мощность, кВт | Частота вращения синхронная, об/мин | Производительность, тыс. м³/час | Полное давление, Па |
|---|
| ВЦ4-75-6,3-1К |
1,0 |
АИМ90L6 |
1,5 |
1000 |
4,68-9,04 |
553-282 |
150,3 |
| АИМ112M4 |
5,5 |
1500 |
7,25-15,90 |
1327-677 |
178,2 |
| 0,95 |
АИМ90L6 |
1,5 |
1000 |
5,59-9,36 |
488-259 |
150,3 |
| АИМ100L4 |
4,0 |
1500 |
7,43-14,5 |
1183-1120 |
163,8 |
| АИМ112M4 |
5,5 |
1500 |
9,40-14,5 |
1120-622 |
178,2 |
| 1,05 |
АИМ100L6 |
2,2 |
1000 |
5,29-11,7 |
668-367 |
165 |
| АИМ132S4 |
7,5 |
1500 |
8,19-17,3 |
1602-879 |
200,4 |
Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

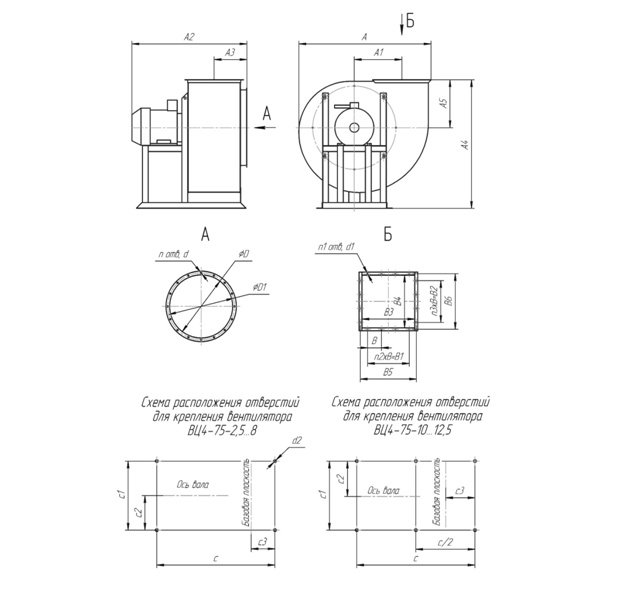

Габаритные и присоединительные размеры
| Типоразмер | A | A1 | A2 | A3 | A4 | A5 | D | D1 | B | B1 | B2 | B3 | B4 | B5 | B6 |
|---|
| ВЦ 4-75-6,3-1К |
1130 |
400 |
920 |
285 |
1160 |
410 |
640 |
660 |
100 |
400 |
400 |
460 |
430 |
485 |
455 |
| Типоразмер | c | c1 | c2 | c3 | d | d1 | d2 | n | n1 | n2 | n3 |
|---|
| ВЦ 4-75-6,3-1К |
800 |
446 |
223 |
190 |
7 |
7 |
18 |
16 |
20 |
4 |
4 |
- Для левого вращения кожух и колесо выполняются в зеркальном отражении;
- Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице
| Условное обозначение | D/Dн | Частота вращения рабочего колеса об/мин | Суммарный уровень звуковой мощности, дБ, не более |
|---|
| ВЦ 4-75-6,3-1К |
0,95 |
930
1420 |
90
100 |
| 1,0 |
930
1440 |
92
102 |
| 1,05 |
930
1440 |
94
104 |

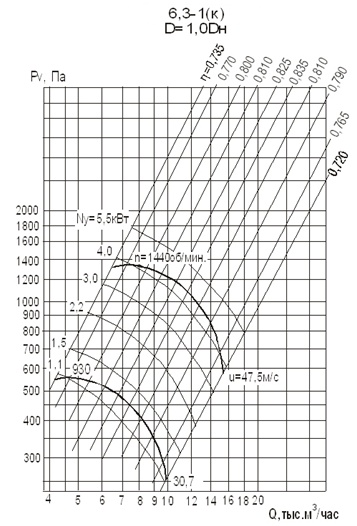

Аэродинамическая характеристика
