Вентилятор ВЦ 4-75-3,15-1К коррозионностойкий из нержавеющей стали предназначен для перемещения газопаровоздушных смесей, с примесями агрессивных газов и паров не вызывающих ускоренной коррозии нержавеющей стали (скорость коррозии не выше 0,1 мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов.
Не применимы для перемещения взрывоопасных смесей.
Предназначен, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, может работать и с сетью воздуховодов.
Агрегат предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по ГОСТ 15150-69.
Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для вентилятора тропического исполнения).
Устанавливается за пределами зон длительного пребывания людей.
Основные технические данные и характеристики
Основные параметры
| Типоразмер | D/Dн | Электродвигатель | Параметры в рабочей зоне | Масса,
не более, кг |
|---|
| Типоразмер | Мощность, кВт | Частота вращения синхронная, об/мин | Производительность, тыс. м³/час | Полное давление, Па |
|---|
| ВЦ 4-75-3,15-1К |
1,0 |
АИМ56В4 |
0,18 |
1500 |
0,88-1,80 |
295-150 |
28,5 |
| АИМ80А2 |
1,5 |
3000 |
2,10-3,70 |
1200-623 |
41,5 |
Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

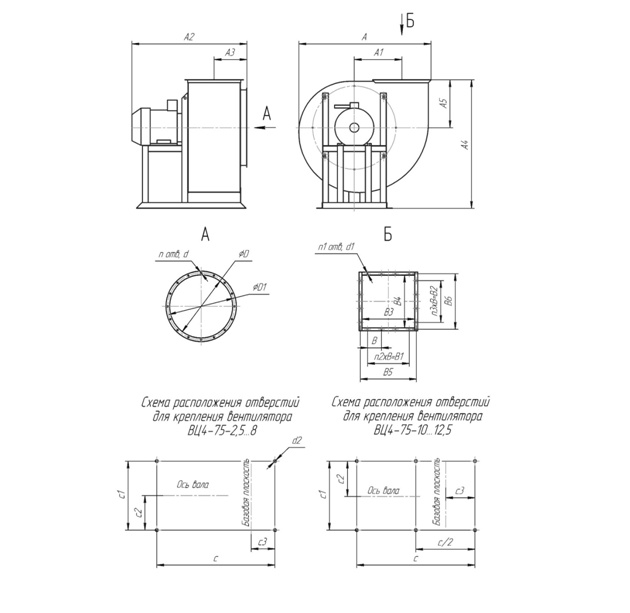

Габаритные и присоединительные размеры
| Типоразмер | A | A1 | A2 | A3 | A4 | A5 | D | D1 | B | B1 | B2 | B3 | B4 | B5 | B6 |
|---|
| ВЦ 4-75-3,15-1К |
600 |
205 |
550 |
180 |
610 |
230 |
325 |
345 |
90 |
180 |
180 |
230 |
215 |
255 |
240 |
| Типоразмер | c | c1 | c2 | c3 | d | d1 | d2 | n | n1 | n2 | n3 |
|---|
| ВЦ 4-75-3,15-1К |
470 |
258 |
129 |
115 |
7 |
7 |
14 |
8 |
12 |
2 |
2 |
- Для устройства левого вращения кожух и колесо выполняются в зеркальном отражении;
- Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице
| Условное обозначение | D/Dн | Частота вращения рабочего колеса об/мин | Суммарный уровень звуковой мощности, дБ, не более |
|---|
| ВЦ 4-75-3,15-1К |
0,95 |
1400
2850 |
76
92 |
| 1,0 |
1400
2850 |
77
95 |
| 1,05 |
1400
2850 |
80
96 |

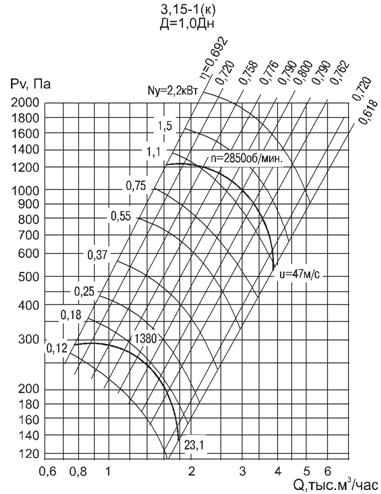

Аэродинамическая характеристика
