Вентилятор ВЦ 4-75-2,5-1К из углеродистой стали коррозионностойкий из нержавеющей стали предназначен для перемещения газопаровоздушных смесей, с примесями агрессивных газов и паров не вызывающих ускоренной коррозии нержавеющей стали (скорость коррозии не выше 0,1мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов.
Не применимы для перемещения взрывоопасных смесей.
Предназначен, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, вентилятор может работать и с сетью воздуховодов.
Предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по ГОСТ 15150-69.
Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для тропического исполнения).
Устанавливается за пределами зон длительного пребывания людей.
Основные технические данные и характеристики
Основные параметры
|
Типоразмер
|
D/Dн
|
Электродвигатель
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность, кВт
|
Частота вращения синхронная, об/мин
|
Производительность, тыс. м³/час
|
Полное давление, Па
|
|---|
| ВЦ 4-75-2,5-1К |
1,0
|
АИМ50А4
|
0,06
|
1500
|
0,44-0,91
|
180-92
|
20
|
|
АИМ63В2
|
0,55
|
3000
|
0,88-1,80
|
721-368
|
23
|
Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

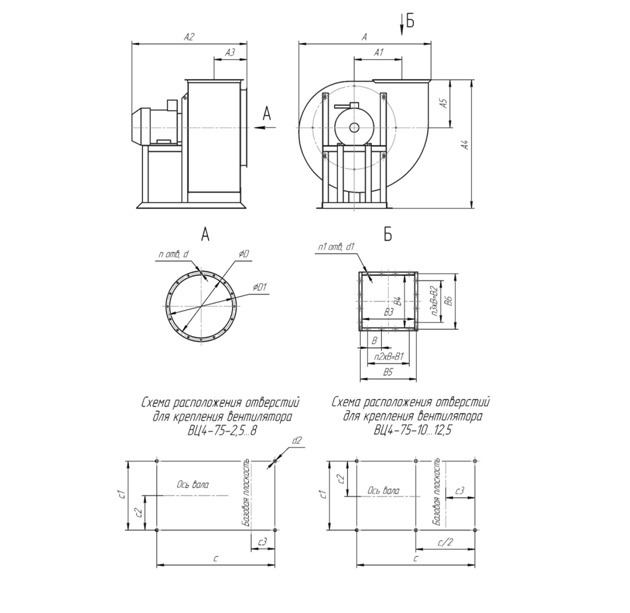

Габаритные и присоединительные размеры
|
Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
|---|
|
ВЦ 4-75-2,5-1К
|
465
|
170
|
500
|
160
|
445
|
185
|
270
|
290
|
100
|
100
|
100
|
175
|
180
|
200
|
210
|
|
Типоразмер
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
ВЦ 4-75-2,5-1К
|
400
|
251
|
125
|
68
|
7
|
7
|
10
|
8
|
8
|
1
|
1
|
- Для устройства левого вращения кожух и колесо выполняются в зеркальном отражении;
- Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице
|
Условное обозначение
|
D/Dн
|
Частота вращения рабочего колеса об/мин
|
Суммарный уровень звуковой мощности, дБ, не более
|
|---|
|
ВЦ 4-75-2,5-1К
|
0,95
|
1400
2800
|
69
84
|
|
1,0
|
1400
2800
|
71
86
|
|
1,05
|
1400
2800
|
72
88
|

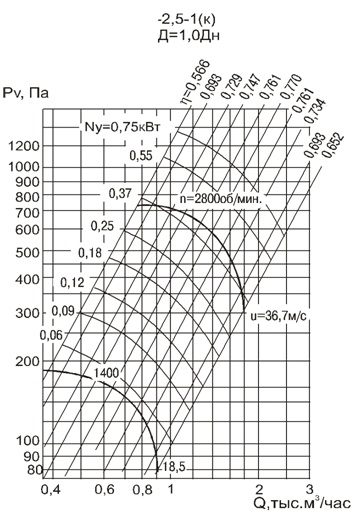

Аэродинамическая характеристика
