Вентилятор ВЦ 4-75-6,3-1

Цена по запросу

+

Вентилятор ВЦ 4-75-6,3-1 из углеродистой стали предназначен для перемещения газопаровоздушных смесей не вызывающих ускоренной коррозии углеродистой стали и латуни (скорость коррозии не выше 0,1мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов. Не применим для перемещения взрывоопасных смесей.

Полный перечень радиальных вентагрегатов смотрите в разделе Радиальные вентиляторы

Не применимы для перемещения взрывоопасных смесей.

Предназначен, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, ВЦ 4-75-6,3-1 может работать и с сетью воздуховодов.

Используется для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по  ГОСТ 15150-69.

Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для тропического исполнения).

Устанавливается за пределами зон длительного пребывания людей.

Основные технические данные и характеристики

Основные параметры указаны в таблице

ТипоразмерD/DнЭлектродвигательПараметры в рабочей зонеМасса,
не более, кг
ТипоразмерМощность, кВтЧастота вращения синхронная, об/минПроизводительность, тыс. м³/часПолное давление, Па
ВЦ4-75-6,3-1 1,0 АИМ90L6 1,5 1000 4,68-9,04 553-282 150,3
АИМ112M4 5,5 1500 7,25-15,90 1327-677 178,2
0,95 АИМ90L6 1,5 1000 5,59-9,36 488-259 150,3
АИМ100L4 4,0 1500 7,43-14,5 1183-1120 163,8
АИМ112M4 5,5 1500 9,40-14,5 1120-622 178,2
1,05 АИМ100L6 2,2 1000 5,29-11,7 668-367 165
АИМ132S4 7,5 1500 8,19-17,3 1602-879 200,4

Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

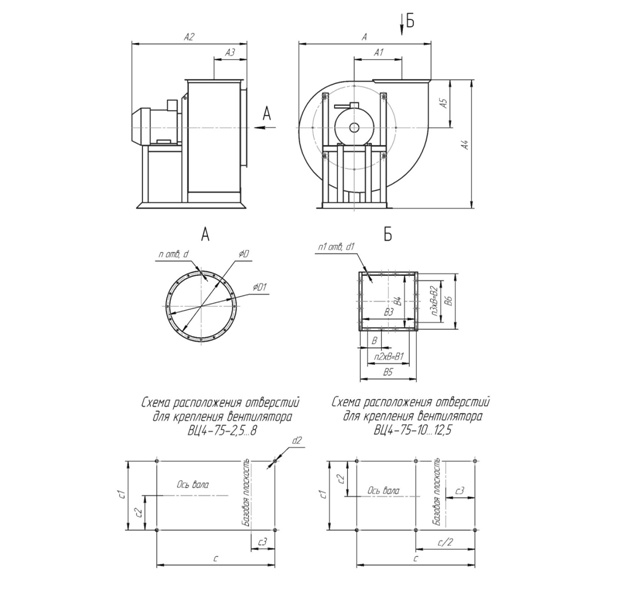

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры вентилятора ВЦ 4-75-6,3-1
ТипоразмерAA1A2A3A4A5DD1BB1B2B3B4B5B6
ВЦ 4-75-6,3-1 1130 400 920 285 1160 410 640 660 100 400 400 460 430 485 455
Типоразмерcc1c2c3dd1d2nn1n2n3
ВЦ 4-75-6,3-1 800 446 223 190 7 7 18 16 20 4 4
  • Для агрегатов левого вращения кожух и колесо выполняются в зеркальном отражении;
  • Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.

Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице

Условное обозначениеD/DнЧастота вращения рабочего колеса об/минСуммарный уровень звуковой мощности, дБ, не более
ВЦ 4-75-6,3-1 0,95 930
1420
90
100
1,0 930
1440
92
102
1,05 930
1440
94
104

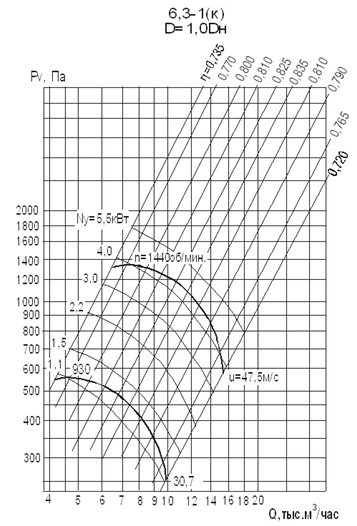

Аэродинамическая характеристика

Аэродинамическая характеристика вентилятора ВЦ 4-75-6,3-1
