Вентилятор ВЦ 4-75-5-1

Цена по запросу

+

Вентилятор ВЦ 4-75-5-1 из углеродистой стали предназначен для перемещения газопаровоздушных смесей не вызывающих ускоренной коррозии углеродистой стали и латуни (скорость коррозии не выше 0,1мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов. Не применим для перемещения взрывоопасных смесей.

Полный перечень радиальных вентагрегатов смотрите в разделе Радиальные вентиляторы

Не применимы для перемещения взрывоопасных смесей.

Предназначен, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, ВЦ 4-75-5-1 может работать и с сетью воздуховодов.

Используется для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по  ГОСТ 15150-69.

Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для тропического исполнения).

Устанавливается за пределами зон длительного пребывания людей.

Основные технические данные и характеристики

Основные параметры указаны в таблице

ТипоразмерD/DнЭлектродвигательПараметры в рабочей зонеМасса,
не более, кг
ТипоразмерМощность, кВтЧастота вращения синхронная, об/минПроизводительность, тыс. м³/часПолное давление, Па
ВЦ 4-75-5-1 1,0 АИМ71В6 0,55 1000 2,34-4,80 349-180 74
АИМ80В4 1,5 1500 3,57-7,40 813-415 79.9
0,95 АИМ71В6 0,55 1000 2,41-4,69 311-164 74
АИМ80В4 1,5 1500 3,67-7,16 726-382 79,9
1,05 АИМ80А6 0,75 1000 2,65-5,6 422-231 77,4
АИМ90L4 2,2 1500 4,04-7,91 983-631 86,1
АИМ100S4 3,0 1500 7,91-8,55 631-539 95,5

Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

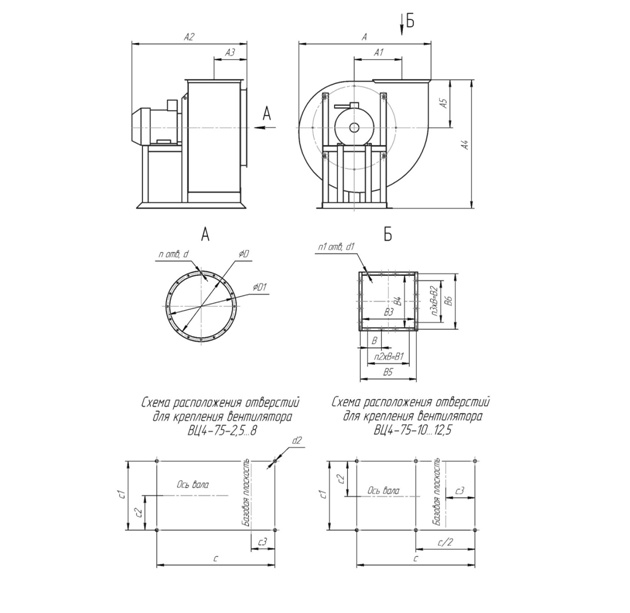

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры вентилятора ВЦ 4-75-5-1
ТипоразмерAA1A2A3A4A5DD1BB1B2B3B4B5B6
ВЦ 4-75-5-1 910 320 800 250 910 330 510 530 100 300 300 360 360 385 385
Типоразмерcc1c2c3dd1d2nn1n2n3
ВЦ 4-75-5-1 700 372 186 200 7 7 16 16 16 3 3
  • Для агрегата левого вращения кожух и колесо выполняются в зеркальном отражении;
  • Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.

Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице

Условное обозначениеD/DнЧастота вращения рабочего колеса об/минСуммарный уровень звуковой мощности, дБ, не более
ВЦ 4-75-5-1 0,95 930
1420
82
92
1,0 930
1420
84
94
1,05 930
1420
86
96

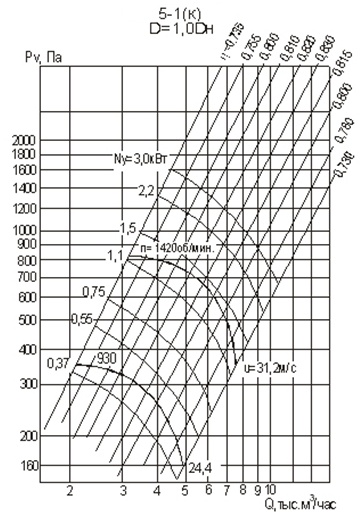

Аэродинамическая характеристика

Аэродинамическая характеристика вентилятора ВЦ 4-75-5-1
