Вентилятор ВЦ 4-75-12,5-1

Цена по запросу

+

Вентилятор ВЦ 4-75-12,5-1 из углеродистой стали предназначен для перемещения газопаровоздушных смесей не вызывающих ускоренной коррозии углеродистой стали и латуни (скорость коррозии не выше 0,1 мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов. Не применим для перемещения взрывоопасных смесей.

Полный перечень радиальных вентагрегатов смотрите в разделе Радиальные вентиляторы

Не применимы для перемещения взрывоопасных смесей.

Предназначен, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, может работать и с сетью воздуховодов.

Агрегат предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по  ГОСТ 15150-69.

Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для тропического исполнения).

Устанавливается за пределами зон длительного пребывания людей.

Основные технические данные и характеристики

Основные параметры указаны в таблице

ТипоразмерD/DнЭлектродвигательПараметры в рабочей зонеМасса,
не более, кг
ТипоразмерМощность, кВтЧастота вращения синхронная, об/минПроизводительность, тыс. м³/часПолное давление, Па
ВЦ 4-75-12,5-1 1,0 АИМ200M8 18,5 750 29,5-35,5 1280-1320 910
АИМ200L8 22 750 29,5-50,0 1280-1200 950
АИМ225М8 30 750 29,5-60,0 1280-960 1100

Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

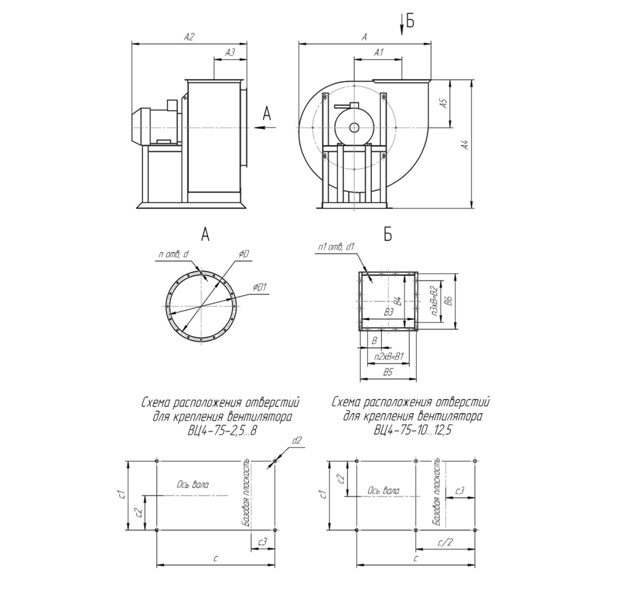

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры вентилятора ВЦ 4-75-12,5-1
ТипоразмерAA1A2A3A4A5DD1BB1B2B3B4B5B6
ВЦ 4-75-12,5-1 2250 815 1680 520 2150 785 1270 1330 150 750 750 875 875 930 930
Типоразмерcc1c2c3dd1d2nn1n2n3
ВЦ 4-75-12,5-1 1600 1100 550 475 12 12 18 24 24 5 5
  • Для вентилятора левого вращения кожух и колесо выполняются в зеркальном отражении;
  • Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.

Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице

Условное обозначениеD/DнЧастота вращения рабочего колеса об/минСуммарный уровень звуковой мощности, дБ, не более
ВЦ 4-75-12.5-1 1,0 730 123

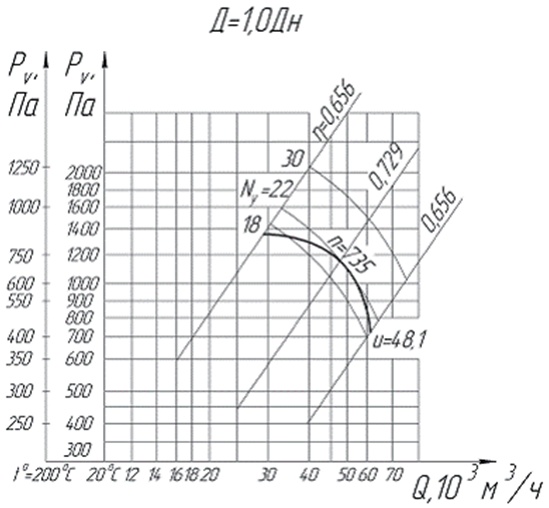

Аэродинамическая характеристика

Аэродинамическая характеристика вентилятора ВЦ 4-75-12,5-1
