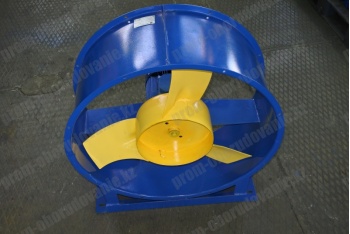

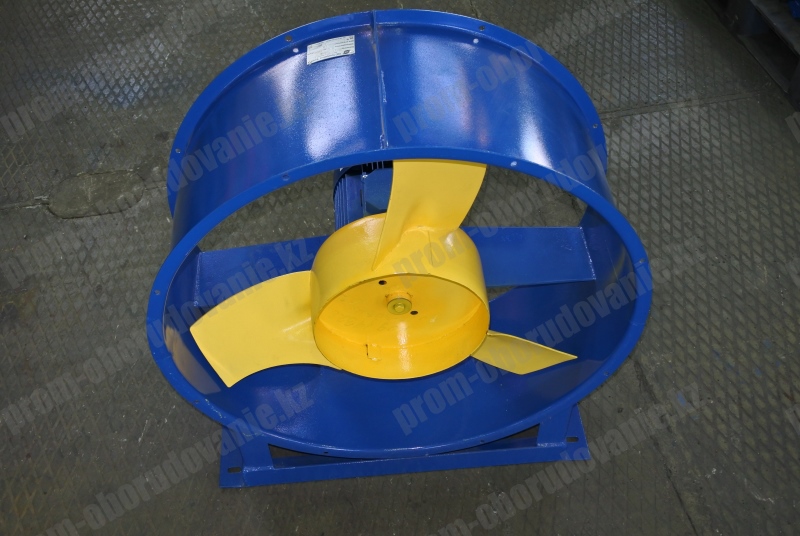

Вентилятор ВО 14-320-8 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса,
кг |
|---|
| Типоразмер | Мощность,
кВт | Частота вращения,
об/мин | Производ.,
тыс.м³/час | Полное давление,
Па |
|---|
| ВО 14-320-8 |
АИР80А6 |
0,75 |
1000 |
9,9-16,3 |
130-63 |
52 |
| АИР100S4 |
3,0 |
1500 |
14,9-26,5 |
300-154 |
110 |

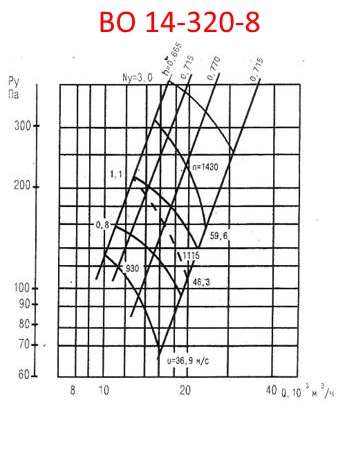

Аэродинамическая характеристика

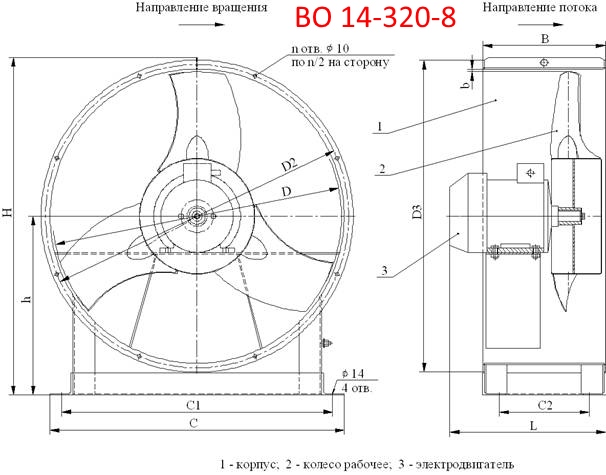

Основные размеры
| № вентиля-тора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | H, мм | C, мм | C1,мм | C2,мм | L, мм | B, мм | h, мм | b, мм | n |
|---|
| ВО 14-320-8 |
АИР80А6
АИР100S4 |
800 |
815 |
840 |
865 |
937 |
816 |
750 |
250 |
392 432 |
335 |
496 |
1,5...7,5 |
32 |
