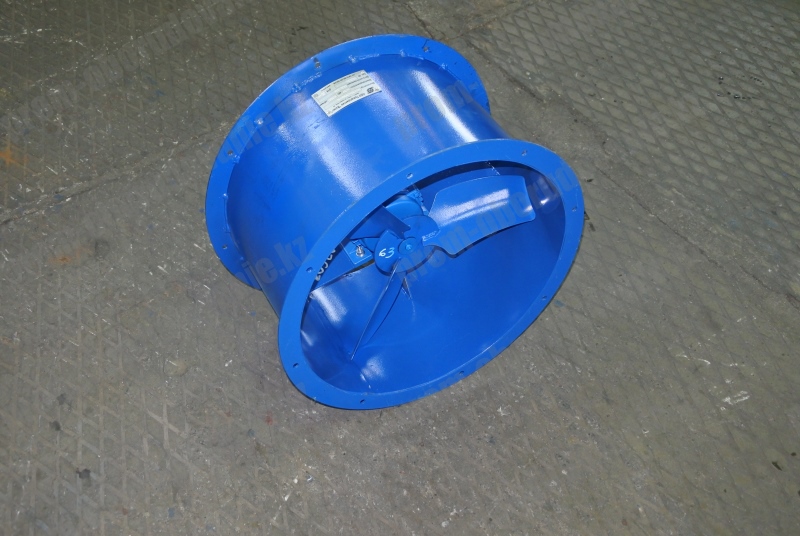

Вентилятор ВО 14-320-3,15 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса,
кг |
|---|
| Типоразмер |
Мощность,
кВт
| Частота вращения,
об/мин | Производ.,
тыс.м³/час | Полное давление,
Па |
|---|
| ВО 12-303-3,15 |
АИР56В4 |
0,18 |
1500 |
1,1-1,9 |
64-37 |
9,3 |
| 4А63В4 |
0,37 |
1500 |
1,1-1,9 |
64-37 |
10,7 |
| 4АМ71А2 |
0,75 |
3000 |
2,4-4,0 |
270-160 |
14 |

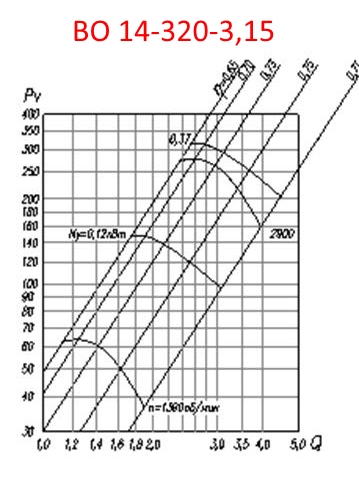

Аэродинамическая характеристика

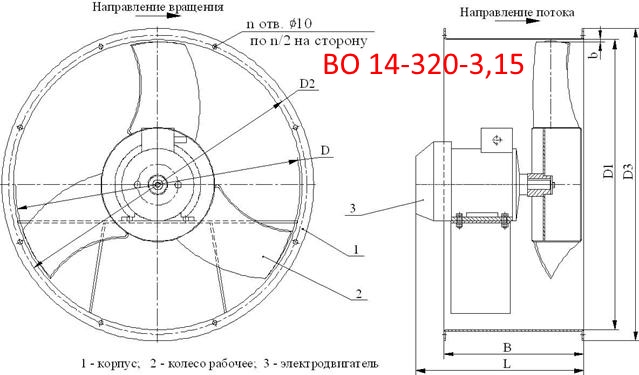

Основные размеры
| № вентилятора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | B, мм | L, мм | n | b, мм |
|---|
| ВО 12-303-3,15 |
АИР56В4
4А63В4
4АМ71А2 |
315 |
325 |
345 |
365 |
200 |
285 300 330 |
16 |
1,5...5 |
