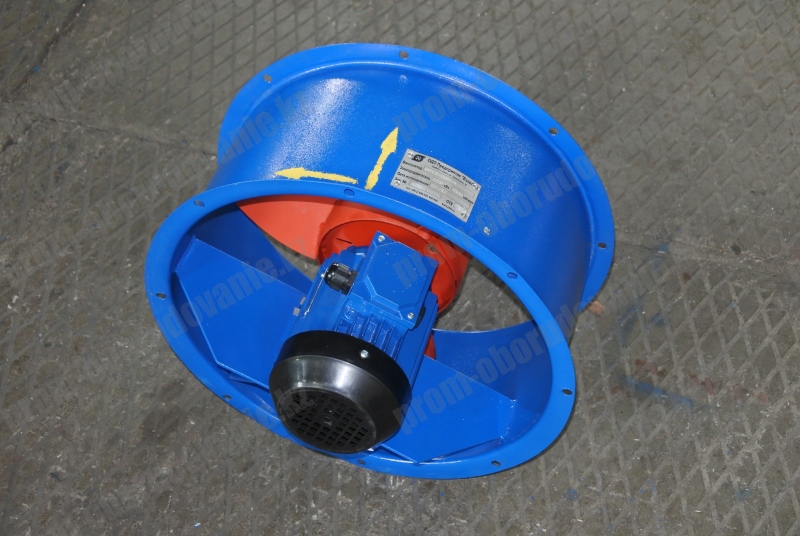

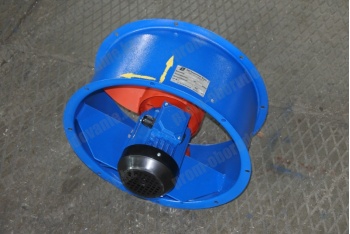

Вентилятор ВО 14-320-4 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Технические характеристики
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса,
кг |
|---|
| Типоразмер | Мощность,
кВт | Частота вращения,
об/мин | Производ.,
тыс.м³/час | Полное давление,
Па |
|---|
| ВО 14-320-4 |
АИР56В4 |
0,18 |
1500 |
2,7-3,3 |
78-44 |
17 |
| 4А63В4 |
0,37 |
1500 |
2,3-3,6 |
105-50 |
18 |
| 4АМ71А2 |
0,75 |
3000 |
4,5-6,8 |
339-187 |
22 |

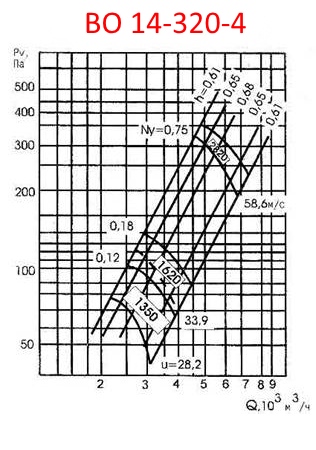

Аэродинамическая характеристика

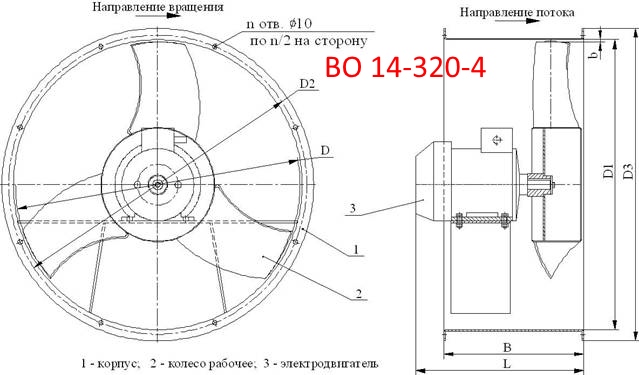

Основные размеры
| № вентилятора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | B, мм | L, мм | n | b, мм |
|---|
| ВО 14-320-4 |
АИР56В4
4А63В4
4АМ71А2 |
400 |
410 |
430 |
450 |
200 |
300 315 345 |
16 |
1,5...5 |
