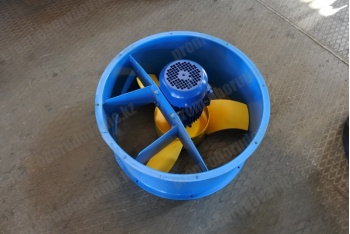

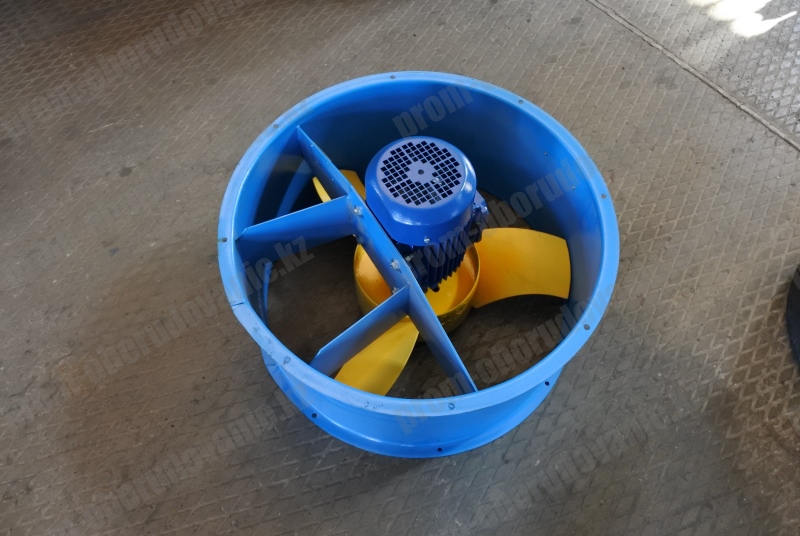

Вентилятор ВО 14-320-6,3 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса,
кг |
|---|
| Типоразмер | Мощность,
кВт | Частота вращения,
об/мин |
Производ.,
тыс.м³/час
| Полное давление,
Па |
|---|
| ВО 14-320-6,3 |
АИР71В4 |
0,75 |
1500 |
5,2-8,3 |
165-98 |
30 |
| 4АМ80А4 |
1,1 |
1500 |
7,2-13,7 |
215-115 |
35 |
| АИР90L4 |
2,2 |
1500 |
9,2-15,7 |
233-140 |
39 |

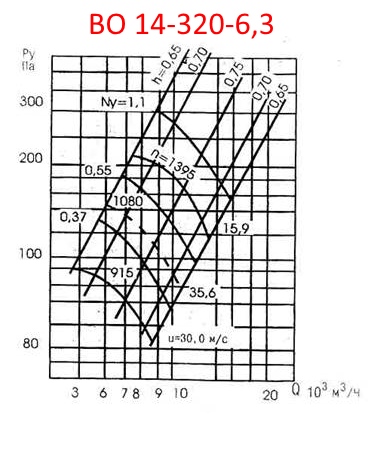

Аэродинамическая характеристика

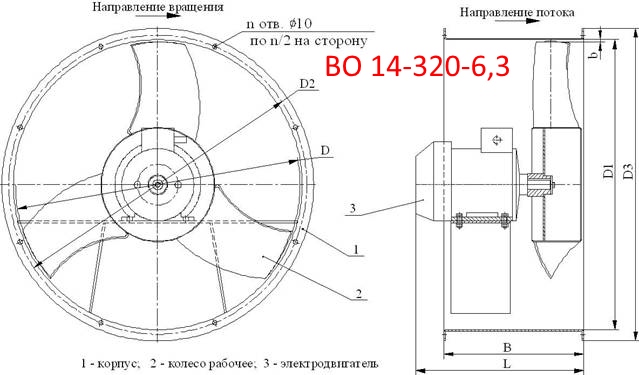

Основные размеры
| № вентилятора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | B, мм | L, мм | n | b, мм |
|---|
| ВО 14-320-6,3 |
АИР71В4
4АМ80А4 |
630 |
640 |
660 |
690 |
315 |
388 421 |
16 |
1,5...5 |
