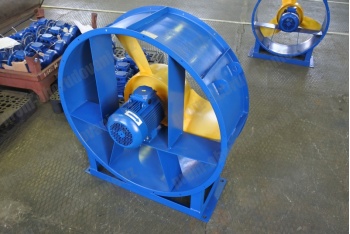

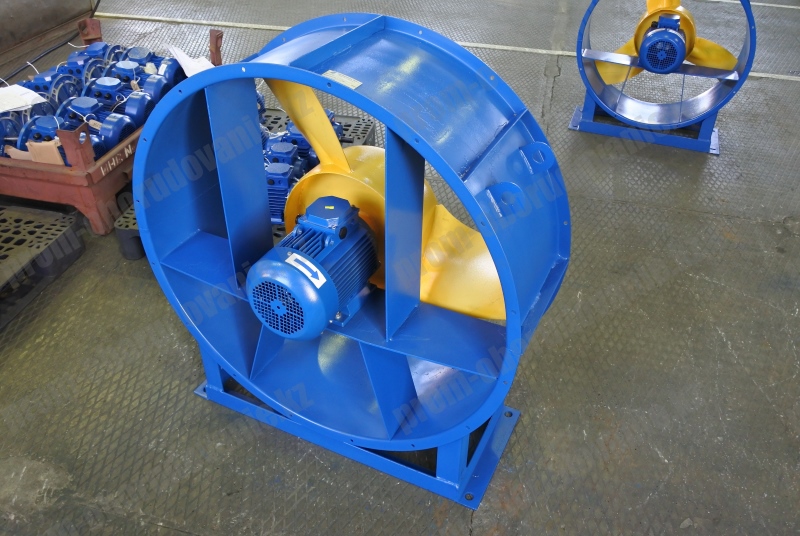

Вентилятор ВО 14-320-12,5 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса,
кг |
|---|
| Типоразмер | Мощность,
кВт | Частота вращения,
об/мин | Производ.,
тыс.м³/час | Полное давление,
Па |
|---|
| ВО 14-320-12,5 |
АИР112В8 |
3,0 |
750 |
30,7-56,1 |
199-86 |
156 |

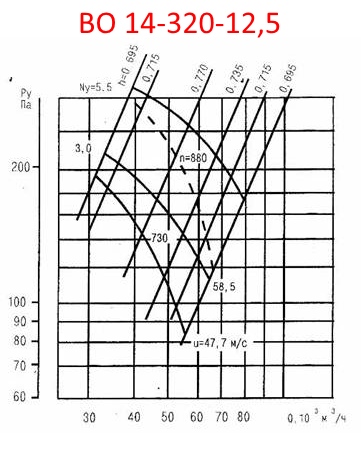

Аэродинамическая характеристика

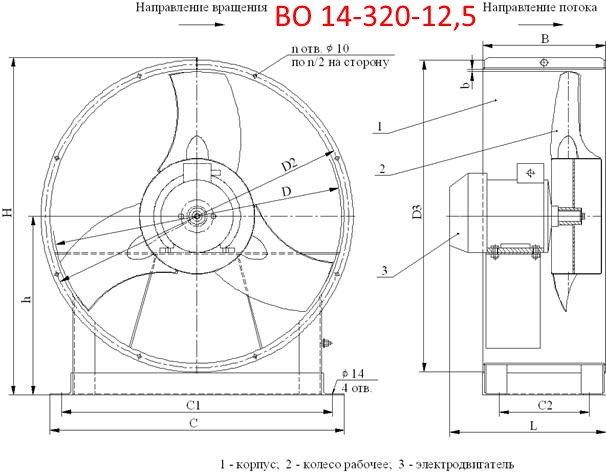

Основные размеры
| № вентиля-тора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | H, мм | C, мм | C1,мм | C2,мм | L, мм | B, мм | h, мм | b, мм | n |
|---|
| ВО 14-320-12,5 |
АИР112М8
АИР132М8 |
1250 |
1260 |
1295 |
1322 |
1383 |
1156 |
1100 |
400 |
595 610 |
500 |
720 |
1,5...5 |
32 |
