Вихревой насос ВКО 4-28А

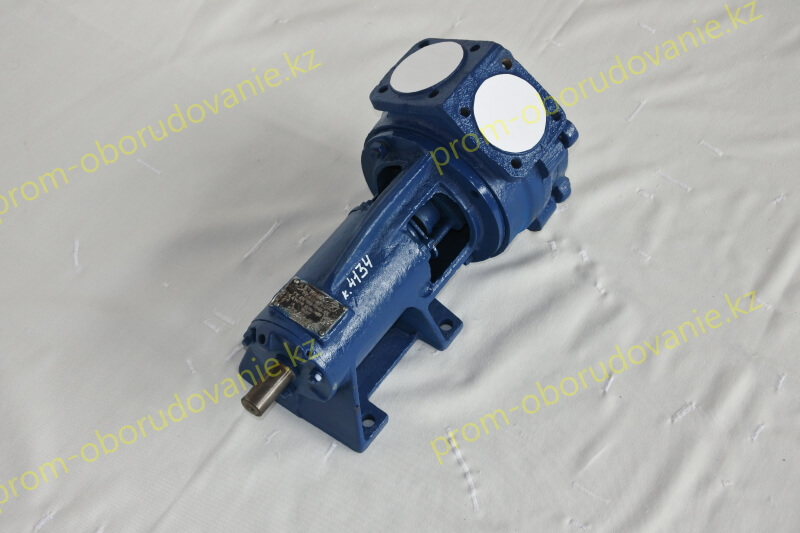

фото вихревого насоса ВКО 4-28А
5 5 1 Product
Цена по запросу

+

Применение

Насосы ВКО 4/28А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м² /с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

Комплект поставки агрегата включает:

  • насос;
  • кожух защитный (ограждение);
  • электродвигатель;
  • рама (плита);
  • эксплуатационная документация на электродвигатель.

Примечания:

  1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
  3. Необходимое напряжение электродвигателя должно быть указано в договоре.
    *Поставка производится по договору за отдельную плату.
    ** Поставка производится по требованию заказчика.

Обозначения

где ВКО 4/28А – марка насоса (агрегата):

  1. ВКО – тип насоса (вихревой консольный);
  2. 4 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  3. 28 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  4. А – условное обозначение материала (чугунное).

Комплект поставки насоса включает:

  • соединительная муфта;
  • кожух защитный (ограждение)*;
  • рама* (плита*);
  • комплект быстроизнашивающихся деталей*;
  • контрольно-измерительные приборы*;
  • руководство по эксплуатации совмещенное с паспортом;
  • обоснование безопасности**;

Технические характеристики

Типоразмер насоса (агрегата) Давление на входе в насос Параметры энергопитания. Максимальная потребляемая мощность насоса Частота вращения Подача Напор
Род тока Напряжение Частота тока
ВКО 4/28А 0,25 (2,5)  Переменный 220, 380 или 660 В 50 или 60 Гц 7,0 кВт 1450 об/мин 4 (14,4)  28 м
МПа (кгс/см2) л/с (м3/ч)

Монтаж

  1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
  2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
  3. Установить (агрегат) на подготовленный фундамент.
  4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
    ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
  5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
  6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
  7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
    ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

Описание

Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВКО и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типа ВКО и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

Размеры насоса

Типоразмер насоса Масса, кг. A H1 H B1 B L1 L l h d1 d D1 D D0
ВКО 4/28А 28 126 110 254 100 204 95 434 50 28 25 М12 100 80 40

Габаритный чертеж

Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1. (об/мин) Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d

АИР112М4

АИРМ112М4ОМ2

АДМ112М4ОМ2

5,5

24 (1450) Рама 895 630 109 477 269 290 245 100 361 203 110 413 240 195 100 80 40 М12-7Н
Плита 650 117 474 292 356 198 400 325
Плита штамп. 620 102 480 370 338 180 413 240
5АМ112М4 Рама 942 630 109 477 290 371 203 413 240
Плита 650 117 474 292 366 198 400 325
Плита штамп. 620 102 480 370 348 180 413 240
А112М4 Рама 937 630 109 477 290 388 203 413 240
Плита 650 117 474 292 383 198 400 325
Плита штамп. 620 102 480 370 365 180 413 240
АДМ112М4 Рама 905 630 109 477 290 366 203 413 240
Плита 650 117 474 292 361 198 400 325
Плита штамп. 620 102 480 370 343 180 413 240
Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1. (об/мин) Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d
А132S4 7,5 24 (1450) Рама 967 640 102 529 269 300 245 100 388 210 110 432 240 195 100 80 40 М12-7Н
Плита 700 117 521 320 390 212

АИРМ132S4

АИРМ132S4ОМ2

Рама 922 640 102 529 300 403 210
Плита 700 117 521 320 405 212
АИР132S4 Рама 925 640 102 529 300 389 210
Плита 700 117 521 320 391 212

Масса агрегатов

Типоразмер агрегата Типоразмер двигателя На плите штампов На раме На плите
ВКО 4/28А АИР112М4 89 87 94
АИРМ112М4ОМ2
АДМ112М4ОМ2
5АМ112М4 102 100 107
А112М4 84 82 89
АДМ112М4 92 90 97
А132S4 - 99 108
АИРМ132S4 - 117 127
АИРМ132S4ОМ2
АИР132S4 - 108 119

Характеристики насоса (агрегата)

Габаритные и присоединительные размеры
  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3
