Вихревой насос ВКО 2-26А

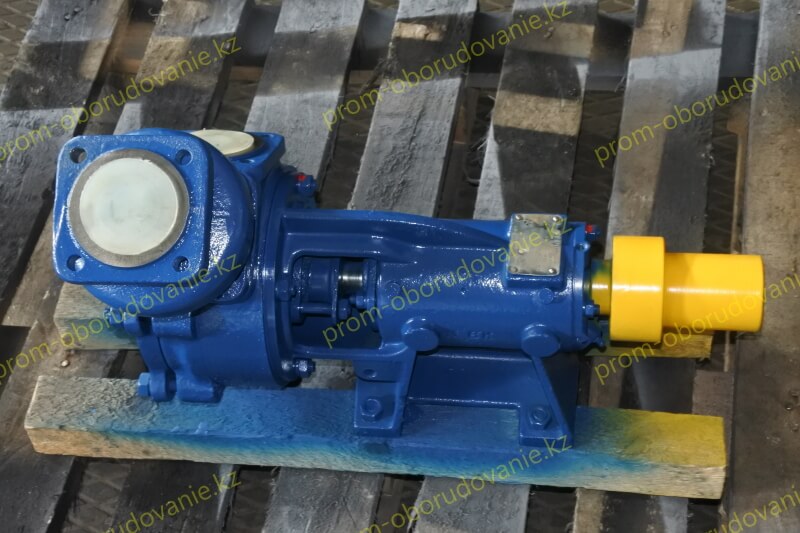

фото вихревого насоса ВКО 2-26А
5 5 1 Product
Цена по запросу

+

Применение

Насосы ВКО 2/26А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м² /с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

Комплект поставки агрегата включает:

  • насос;
  • кожух защитный (ограждение);
  • электродвигатель;
  • рама (плита);
  • эксплуатационная документация на электродвигатель.

Примечания:

  1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
  3. Необходимое напряжение электродвигателя должно быть указано в договоре.
    *Поставка производится по договору за отдельную плату.
    ** Поставка производится по требованию заказчика.

Обозначения

где ВКО 2/26А – марка насоса (агрегата):

  1. ВКО – тип насоса (вихревой консольный);
  2. 2 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  3. 26 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  4. А – условное обозначение материала (чугунное).

Комплект поставки насоса включает:

  • соединительная муфта;
  • кожух защитный (ограждение)*;
  • рама* (плита*);
  • комплект быстроизнашивающихся деталей*;
  • контрольно-измерительные приборы*;
  • руководство по эксплуатации совмещенное с паспортом;
  • обоснование безопасности**;

Технические характеристики

Типоразмер насоса (агрегата) Параметры энергопитания. Давление на входе в насос Максимальная потребляемая мощность насоса Частота вращения  Напор Подача
Род тока Напряжение Частота тока
ВКО 2/26А Переменный 220, 380 или 660 В 50 или 60 Гц 0,25 (2,5)  4,6 кВт 1450 об/мин 26 м 2 (7,2)
МПа л/с
 (кгс/см2) (м3/ч)

Монтаж

  1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
  2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
  3. Установить (агрегат) на подготовленный фундамент.
  4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
    ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
  5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
  6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
  7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
    ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

Описание

Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВКО и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типа ВКО и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

Размеры насоса

Типоразмер насоса Масса, кг. A H1 H B1 B L1 L l h d1 d D1 D D0
ВКО 2/26А 29,7 122 107 250 100 190 95 422 50 28 25 М12 100 80 40

Габаритный чертеж

Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1. (об/мин) Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d

АИР100L6

АДМ100L6

2,2

16 (970) Рама 835 580 102 433 257 300 240 100 344 198 107

379

250 190 100 80 40 М12-7Н
Плита 628 117 423 335 332 186 380 240
Плита штамп. 595 102 432 332 326 180 373 285

A100L6

5A100S4 OM2

Рама 863 580 102 433 300 370 198 379 250
Плита 628 117 423 335 363 186 380 240
Плита штамп. 595 102 432 332 357 180 373 285

АИР100L4

АДМ100L4

5A100L4-OM2

4,0 24 (1450) Рама 835 580 102 433 300 344 198 379 250
Плита 628 117 423 335 332 186 380 240
Плита штамп. 595 102 432 332 326 180 373 285
A100L4 Рама 863 580 102 433 300 370 198 379 250
Плита 628 117 423 335 363 186 380 240
Плита штамп. 595 102 432 332 357 180 373 285
Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1. (об/мин) Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d
А112М4 5,5 24 (1450) Рама 925 630 109 497 257 290 250 100 388 203 107 413 240 190 100 80 40 М12-7Н
Плита 650 117 474 292 383 198 413 240
Плита штамп. 620 102 480 370 365 180 400 325

АИР112М4

АДМ112М4

АИРМ112М4ОМ2

АДМ112М4ОМ2

Рама 885 630 109 497 290 363 203 413 240
Плита 650 117 474 292 358 198 413 240
Плита штамп. 620 102 480 370 340 180 400 325

АИРМ112М4

Рама 630 109 497 290 376 203 413 240
Плита 650 117 474 292 371 198 413 240
Плита штамп. 620 102 480 370 353 180 400 325
5АМ112М4 Рама 930 630 109 497 290 371 203 413 240
Плита 650 117 474 292 366 198 413 240
Плита штамп. 620 102 480 370 348 180 400 325

Масса агрегатов

Типоразмер агрегата Типоразмер двигателя На плите штампов На плите На раме
ВКО 2/26А АИР100L6 72 76 71
АДМ100L6 76 80 75
A100L6
5A100S4 OM2 67 - 65
АИР100L4 74 79 73
АДМ100L4 79 83 77
5A100L4-OM2 81 85 79
A100L4 76 80 75
А112М4 99 103 96
АИР112М4 86 90 83
АДМ112М4 93 98 91
АИРМ112М4ОМ2 97 101 94
АДМ112М4ОМ2
АИРМ112М4
5АМ112М4 104 108 101

Характеристики насоса (агрегата)

Габаритные и присоединительные размеры
  1. Частота вращения – 16с-1 (970 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3

Характеристики насоса

Габаритные и присоединительные размеры
  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3
