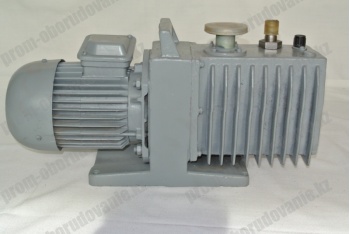

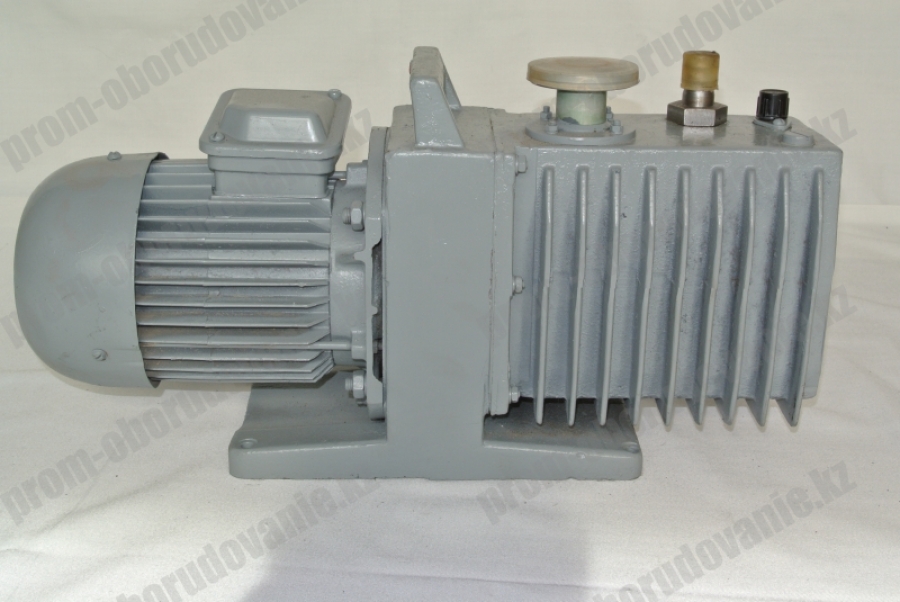

Насос пластинчато-роторный 2НВР-5ДМ предназначен для создания и поддержания форвакуума в герметичных сосудах, полостях промышленно-технических конструкций и рабочих объемах научно-лабораторного оборудования.
Насос пластинчато-роторный 2НВР-5ДМ – назначение и условия эксплуатации
Вакуумный насос пластинчато-роторный 2НВР-5ДМ применим для откачки газов
• неагрессивных к материалам агрегата и рабочей жидкости
• нетоксичных
• пожаро- и взрывобезопасных
• с объемной долей кислорода не более 21%
Насос пластинчато-роторный можно использовать и для удаления паров и парогазовых смесей без механических загрязнений и влаги в капельном состоянии.
Максимальное входное давление – атмосферное, минимальное – предельное остаточное.
Климатическое исполнение (ГОСТ 15150-69) – УХЛ 4.2
Агрегат рассчитан на эксплуатацию в диапазоне: температур - от 10°С до 35°С (окружающая среда и откачиваемый газ), давлений – 84-106,7 кПа (соответственно 630-800 мм рт.ст.).
Питание пластинчато-роторного агрегата– трехфазная сеть переменного тока (напряжение - 380 В, частота – 50 Гц)
Устройство и принцип действия пластинчато-роторного насоса
Выполнен в виде моноблочного агрегата. Рабочей частью пластинчато-роторного насоса является камера-цилиндр, внутри которой находится ротор с парой пластин. Ось ротора эксцентрически смещена так, что на участке между входным патрубком и выхлопным клапаном он касается стенки камеры. При его вращении полость цилиндра делится подпружиненными пластинами на две области переменного объема. В область, объем которой увеличивается, откачиваемый газ всасывается, в области с уменьшающимся объемом – сжимается и затем выбрасывается в атмосферу.
В агрегат пластинчато-роторный заливается вакуумное масло. Оно является одновременно уплотнительной и смазочной жидкостью. Масло разделяет рабочие полости цилиндра, а также герметизирует выхлопные клапаны. Оно также служит смазкой для трущихся частей всего механизма.
От образования конденсата при откачке парогазовых смесей агрегат защищает газобалластное устройство.
Насос пластинчато-роторный 2НВР-5ДМ позволяет достичь высокого уровня вакуума за счёт двухступенчатой конструкции. На начальной стадии откачки при давлении, близком к атмосферному, насос пластинчато-роторный 2НВР-5ДМ в основном использует первую ступень со своим выходным клапаном. По достижении определённой величины глубины вакуума агрегат пропускает газ через обе ступени последовательно.
Насосы пластинчато-роторные 2НВР-5ДМ, как и другие подобные вакуумные машины, снабжены устройством сохранения в откачиваемом объеме достигнутого уровня давления. Это автоматически запирающий выходной патрубок центробежный механизм с двумя клапанами. Когда насос пластинчато-роторный находится в выключенном, но удерживающем вакуум состоянии, это устройство напускает атмосферный воздух в рабочие камеры. Тем самым предотвращается проникновение в них масла.
Технические данные
• Быстрота действия пластинчато-роторного насоса(при давлениях от 101,325 до 0,26 кПа, или от 760 до 2 мм рт.ст.) – 5,5 л/с
• Предельное остаточное давление: парциальное – порядка 105 кПа, полное – 103 кПа (зависит от марки рабочей жидкости)
• Максимальное натекание - 6,7*103 кПа (5,0*104 мм рт.ст.)
• Мощность электродвигателя – 550 Вт
• Объем рабочей жидкости – 1,2 л
• Габариты (ДхШхВ) – 555х170х280 мм
• Вес пластинчато-роторного насоса без масла – 26 кг
