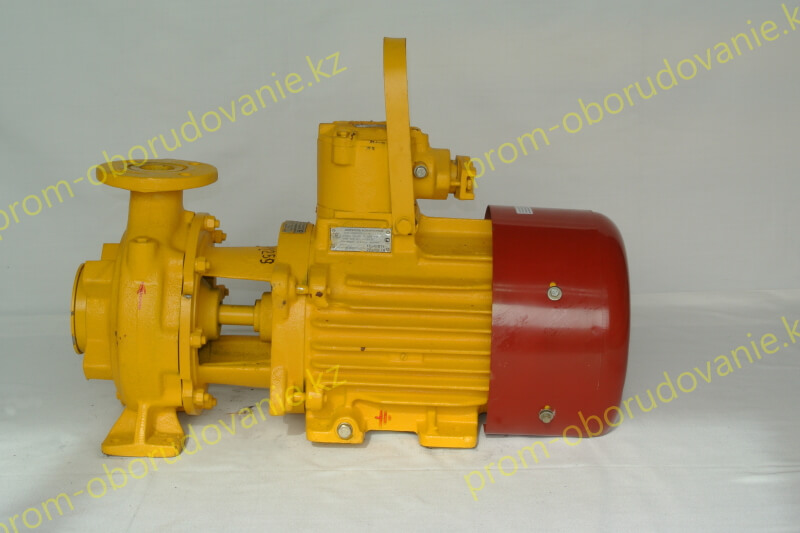

Топливный насос КМ 80-50-200Е

Назначение

Электронасосы центробежные консольные КМ 80-50-200Е и агрегаты на их базе предназначены для перекачивания нефтепродуктов температурой от минус 40 ºС до плюс 50 ºС, вязкостью до 10-4 м²/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм.

Они укомплектованы взрывозащищенными электродвигателями и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ 30852.9-2002, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3 и Т4 по ГОСТ 30852.5-2002.

Применение

Допустимо применение агрегатов для перекачивания невзрывоопасных жидкостей: воды (кроме морской) из водоемов и резервуаров промышленного и сельского водоснабжения и других жидкостей, сходных с водой по плотности, вязкости и химической активности, с установкой торцового уплотнения для соответствующего типа и температурного диапазона перекачиваемой жидкости. Температура перекачиваемой жидкости от 0 ºС до 85 ºС. Содержание твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.

Для перекачивания невзрывоопасных жидкостей изготавливаются в климатическом исполнении У, категории размещения 2, согласно ГОСТ 15150-69.

В условное обозначение добавляется индекс «В». Насосы с индексом «В» могут эксплуатироваться на взрывоопасных объектах.

Технические характеристики

Габаритные и присоединительные размеры насоса

Конструкция насоса

Насосы КМ 80-50-200Е состоят из электродвигателя и насоса, установленного на валу и фланце двигателя. Монтируются и поставляются на опорной раме.

Насос горизонтальный, центробежный моноблочного типа. Основными деталями и сборочными единицами являются: рабочее колесо, торцовое уплотнение, корпус.

Рабочее колесо одностороннего входа, крепится на валу электродвигателя с помощью специальной гайки. Корпус  имеет всасывающий и напорный патрубки, направление всасывающего патрубка – горизонтальное, напорного – вертикальное.

Вращение вала – по часовой стрелке, если смотреть со стороны электродвигателя. Уплотнение между валом и неподвижным фланцем осуществляется торцовым уплотнением. Охлаждение торцового уплотнения осуществляется перекачиваемой жидкостью.

ВНИМАНИЕ: Насосы перед пуском необходимо заполнять перекачиваемой жидкостью, так как разряжение, создаваемое рабочим колесом при вращении в воздушной среде, слабое и его не хватит для подъема жидкости. Всасывающий трубопровод должен быть полностью заполнен перекачиваемой жидкостью. Запрещается запускать «всухую», то есть без предварительного заполнения перекачиваемой жидкостью корпуса и подводящего трубопровода, во избежание выхода из строя торцового уплотнения.

Гидравлические характеристики

Показатели надежности насоса

Ресурсы, сроки службы:

• установленная безотказная наработка, ч, не менее - 4500;
• наработка на отказ, ч - 6300;
• установленный ресурс до капитального ремонта, ч, не менее - 25000;
• средний ресурс до капитального ремонта в течение назначенногосрока службы, ч - 30000;
• назначенный срок службы, лет, (не менее) - 10.

Расшифровка обозначения

Насос КМ 80-50-200Е ТУ 3631-120-75666544-2007 где,

• К – консольный;
• М – моноблочный;
• 80 – диаметр всасывающего патрубка, мм;
• 50 – диаметр нагнетательного патрубка, мм;
• 200 – номинальный диаметр рабочего колеса, мм;
• Е – для перекачивания жидкостей во взрывоопасных зонах;
• В – для перекачивания невзрывоопасных жидкостей;
• У – климатическое исполнение;
• 2 – категория размещения
