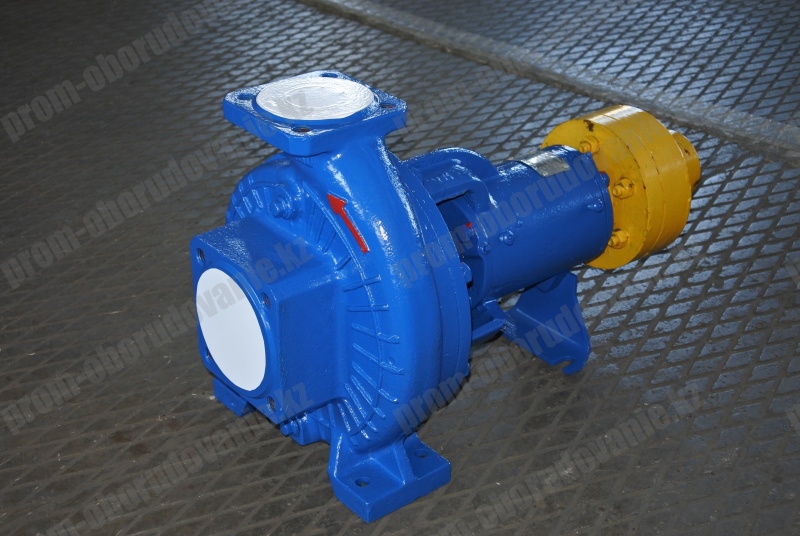

Насос К80-50-200а – представитель центробежных устройств консольного типа.
Рабочая среда
Насосы К80-50-200а предназначаются для перемещения различных жидкостей, имеющих схожие с технической водой механические и химические свойства. К первым относятся плотность и вязкость, активность химическая определяется диапазоном водородного показателя (рН) в пределах от 6 до 9. Для перекачки морской же воды насос К80-50-200а не рекомендуется. Размеры твёрдых механических примесей не должны превышать 1/5 мм при массовой концентрации не больше 1%.
Сферы применения
Насос К80-50-200а можно использовать:
- в системе водоснабжения, холодного и горячего;
- в качестве вспомогательного устройства в контурах с циркуляцией жидкости;
- в системе водоподачи для техпроцессов в производстве, в том числе на предприятиях металлургического и нефтеперерабатывающего профиля;
- для водоснабжения малого посёлка сезонного проживания (дачного, садоводческого и т. п.);
- в противопожарной системе объекта жилого и гражданского назначения;
- для подачи и отвода технической и чистой воды в подсистемах электростанций (тепловых, атомных и др.).
Условия эксплуатации
Насос К80-50-200а может перекачивать жидкости с плюсовой температурой, верхний предел которой зависит от типа уплотнения вала. Его величина равна:
- для сальникового одинарного – +85°С;
- для сальникового двойного – +105°С;
- для торцевого одинарного – +140°С.
Уровень жидкости для перекачки может находиться выше и ниже входного отверстия насоса К80-50-200а. Давление у входа в МПа не должен превышать для агрегатов с сальниковым уплотнением величины 0,35, с торцевым – 0,8.
Материалами для изготовления корпусов насоса К80-50-200а и подшипника, защитной втулки, крышки корпуса и рабочего колеса является чугун марки СЧ 20, вала – сталь марки 35-3ГП.
В стандартной поставке насос К80-50-200а имеет одинарный сальник при климатическом исполнении УХЛ4. Изделие с другими типами уплотнения и в исполнении тропическом (Т, ТС, ТВ) изготавливается по специальному заказу.
Технические характеристики насосного агрегата К80-50-200а
Насоса:
- Производительность – 45 м³/час;
- Напор – 40 м;
- Запас кавитационный (допускаемый) – 3,5 м;
- Максимально допустимое давление жидкости при входе в насос – 0,35 МПа (3,5 кгс/см²) или 0,8 МПа (8 кгс/см²).
Двигателя:
- Мощность – 15 кВт;
- Частота вращения – 3000 обор/мин.
- Размеры агрегата (Д×Ш×В) – 990×455×428 мм;
- Вес: насоса К80-50-200а – 56 кг, агрегата – 180 кг.
Особенности конструкции
Принцип действия консольного насоса К80-50-200а заключается в использовании центробежной силы в жидкости. Агрегат монтируется в горизонтальном положении, вал уплотнён сальником либо механическим устройством.
Корпус насоса – это чугунная отливка с всасывающим и напорным патрубками. Относительно оси вращения ротора агрегата первый расположен по ней непосредственно, а второй – в одной с ней плоскости. Направление напорного патрубка – по вертикали вверх. В корпусе имеется отводящая полость в форме спиралевидного кольца. Он отлит с опорными лапами внизу.
Корпус уплотнения держится на корпусе насоса К80-50-200а через кронштейн. К первому кронштейн крепится винтами, ко второму – фланцем. По отверстиям в корпусе уплотнения к уплотняющей детали подаётся жидкость для охлаждения, исполняющая заодно и роль гидрозатвора. До температуры +60°С этой жидкостью является перекачиваемая, выше – используется сторонний источник холодной воды.
К центробежному рабочему колесу насоса К80-50-200а рабочая среда подаётся с одной стороны по оси. Тип конструкции колеса – закрытый. Принцип его разгрузки от действующей по оси силы зависит от его же размера. У колёс в диапазоне условных диаметров от 200 до 315 мм основной диск в этих целях снабжён разгрузочными отверстиями. При диаметре 160 мм такую функцию выполняет импеллер, расположенный там же.
Ротор – правого вращения (взгляд – от электродвигателя).

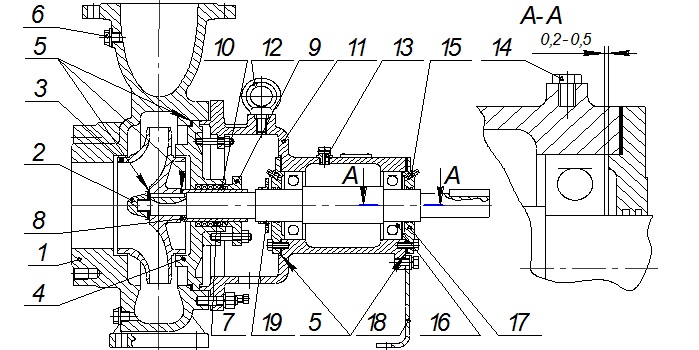

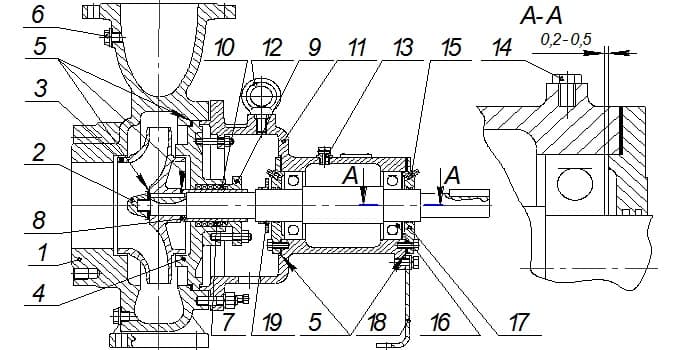

Продольный разрез насоса с мягким сальником
1 - корпус насоса;
2 - гайка рабочего колеса (болт);
3 - колесо рабочее;
4 - крыша корпуса;
5 - прокладки;
6 - пробка G3/8;
7 - набивка сальниковая;
8 - втулка защитная;
9 - крышка сальника;
10 - кольцо нажимное;
|
11 - корпус подшипников;
12 - рым-болт;
13 - воздушник;
14 - пробка М8*1;
15 - маслёнка;
16 - подшипник;
17 - крышка подшипника;
18 - лапа;
19 - отбойник.
|
Расшифровка кодировки насосов К80-50-200а
Условное обозначение насоса соответствует ГОСТ 22247-96, например: К80-50-200а(а,б) – С (СД,5)-УХЛ4,
где:
- К – тип насоса (горизонтальный, консольный с опорой на корпусе);
- 80 – диаметр всасывающего патрубка, мм;
- 50 – диаметр напорного патрубка, мм;
- 200 – номинальный диаметр рабочего колеса, мм;
- а, б – условное обозначение рабочего колеса с первой и второй обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q – Н»;
- С – одинарный мягкий сальник;
- СД – двойной мягкий сальник;
- 5 – одинарное торцовое уплотнение;
- УХЛ – климатическое исполнение;
- 4 – категория размещения агрегата при эксплуатации.
Показатели качества изделий
Продолжительность в часах (в среднем):
- Наработки на отказ – 6 000;
- Ресурса до капремонта – 32 000;
- Времени восстановления – 8.
Срок службы насоса КМ 50-32-125 (назначенный) – 6 лет.
Коэффициент готовности – 0,998.
Срок сохраняемости – 2 года.
Шумовые и вибрационные характеристики
Типоразмер насоса | Типоразмер двигателя | Корректированный уровень звуковой мощности, дБ А | Общий уровень виброскорости, дБ |
К80-50-200а |
АИР160M2 |
95 |
95 |
Примечание – Шумовые характеристики проверяются при проведении периодических испытаний насосов в соответствии с ГОСТ Р 51402-99, вибрационные – с ГОСТ 6134-2007 и ГОСТ 12.1.012-90. |

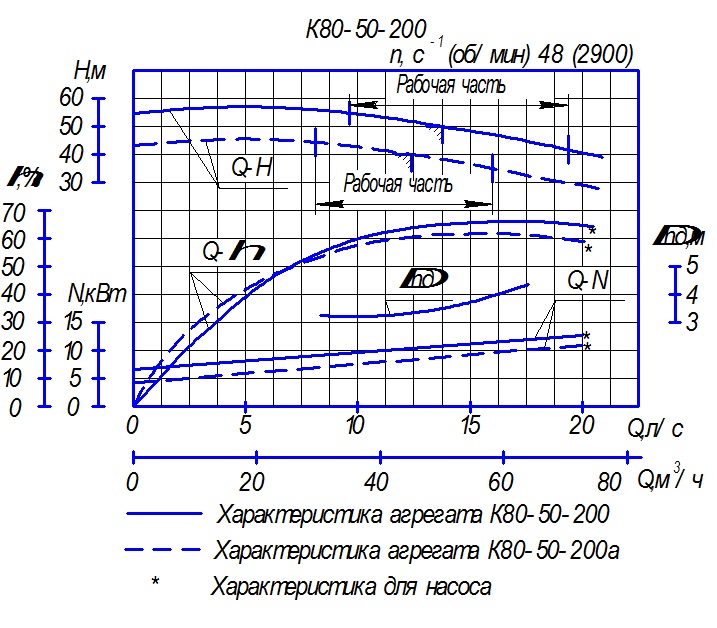

Основные технические характеристики насоса К80-50-200а
Типоразмер насоса | Параметры | Параметры | Масса насоса |
Q, м³/ч | H, м. | ДКЗ, м | Мощность, кВт | Обороты, об/мин | кг |
К80-50-200а |
45 |
40 |
3,5 |
11 |
3000 |
56 |
Типоразмер насоса | Мощность кВт | L | l | l1 | l2 | l3 | l4 | H | h | h1 | h2 | B | B1 | C | C1 | Масса насоса | Масса агрегата |
К80-50-200а |
11 |
990 |
485 |
100 |
95 |
167 |
834 |
455 |
230 |
200 |
40 |
428 |
428 |
350 |
530 |
56 |
180 |

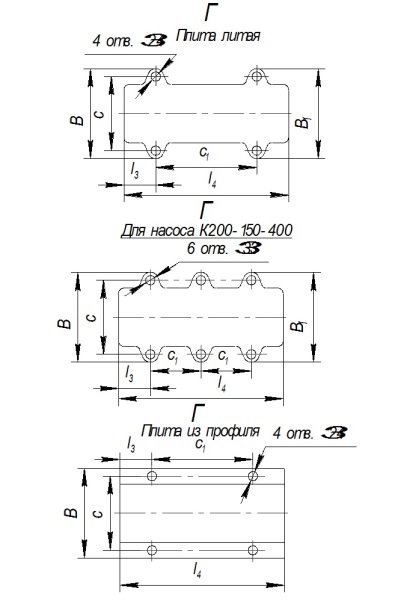

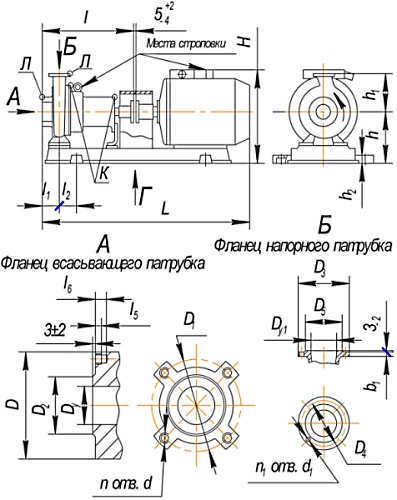

Габаритные размеры насосного агрегата К80-50-200а
