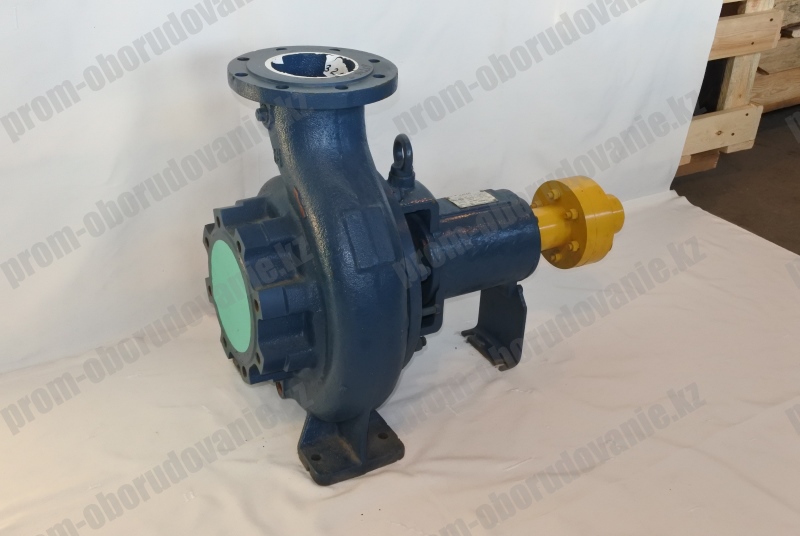

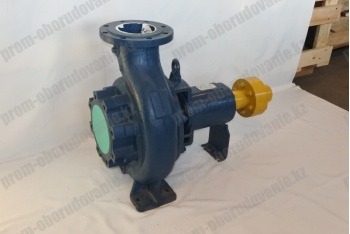

Насос К150-125-250а

Насос К150-125-250а – представитель центробежных устройств консольного типа.

Другие модели консольных насосов смотрите на странице Насосы К

Рабочая среда

Насосы К150-125-250а предназначаются для перемещения различных жидкостей, имеющих схожие с технической водой механические и химические свойства. К первым относятся плотность и вязкость, активность химическая определяется диапазоном водородного показателя (рН) в пределах от 6 до 9. Для перекачки морской же воды насос К150-125-250а не рекомендуется. Размеры твёрдых механических примесей не должны превышать 1/5 мм при массовой концентрации не больше 1%.

Сферы применения

Насос К150-125-250а можно использовать:

• в системе водоснабжения, холодного и горячего;
• в качестве вспомогательного устройства в контурах с циркуляцией жидкости;
• в системе водоподачи для техпроцессов в производстве, в том числе на предприятиях металлургического и нефтеперерабатывающего профиля;
• для водоснабжения малого посёлка сезонного проживания (дачного, садоводческого и т. п.);
• в противопожарной системе объекта жилого и гражданского назначения;
• для подачи и отвода технической и чистой воды в подсистемах электростанций (тепловых, атомных и др.).

Условия эксплуатации

Насос К150-125-250а может перекачивать жидкости с плюсовой температурой, верхний предел которой зависит от типа уплотнения вала. Его величина равна:

• для сальникового одинарного – +85°С;
• для сальникового двойного – +105°С;
• для торцевого одинарного – +140°С.

Уровень жидкости для перекачки может находиться выше и ниже входного отверстия насоса К150-125-250а. Давление у входа в МПа не должен превышать для агрегатов с сальниковым уплотнением величины 0,35, с торцевым – 0,8.

Материалами для изготовления корпусов насоса К150-125-250а и подшипника, защитной втулки, крышки корпуса и рабочего колеса является чугун марки СЧ 20, вала – сталь марки 35-3ГП.

В стандартной поставке насос К150-125-250а имеет одинарный сальник при климатическом исполнении УХЛ4. Изделие с другими типами уплотнения и в исполнении тропическом (Т, ТС, ТВ) изготавливается по специальному заказу.

Технические характеристики насосного агрегата К150-125-250а

Насоса:

• Производительность – 180 м³/час;
• Напор – 16 м;
• Запас кавитационный (допускаемый) – 4,2 м;
• Максимально допустимое давление жидкости при входе в насос – 0,35 МПа (3,5 кгс/см²) или 0,8 МПа (8 кгс/см²).

Двигателя:

• Мощность – 15 кВт;
• Частота вращения – 1500 обор/мин.
• Размеры агрегата (Д×Ш×В) – 1135×435×470 мм;
• Вес: насоса К150-125-250а – 140 кг, агрегата – 300 кг.

Особенности конструкции

Принцип действия консольного насоса К150-125-250а заключается в использовании центробежной силы в жидкости. Агрегат монтируется в горизонтальном положении, вал уплотнён сальником либо механическим устройством.

Корпус насоса – это чугунная отливка с всасывающим и напорным патрубками. Относительно оси вращения ротора агрегата первый расположен по ней непосредственно, а второй – в одной с ней плоскости. Направление напорного патрубка – по вертикали вверх. В корпусе имеется отводящая полость в форме спиралевидного кольца. Он отлит с опорными лапами внизу.

Корпус уплотнения держится на корпусе насоса К150-125-250а через кронштейн. К первому кронштейн крепится винтами, ко второму – фланцем. По отверстиям в корпусе уплотнения к уплотняющей детали подаётся жидкость для охлаждения, исполняющая заодно и роль гидрозатвора. До температуры +60°С этой жидкостью является перекачиваемая, выше – используется сторонний источник холодной воды.

К центробежному рабочему колесу насоса К150-125-250а рабочая среда подаётся с одной стороны по оси. Тип конструкции колеса – закрытый. Принцип его разгрузки от действующей по оси силы зависит от его же размера. У колёс в диапазоне условных диаметров от 200 до 315 мм основной диск в этих целях снабжён разгрузочными отверстиями. При диаметре 160 мм такую функцию выполняет импеллер, расположенный там же.

Ротор – правого вращения (взгляд – от электродвигателя).

Продольный разрез насоса с мягким сальником

Расшифровка кодировки насосов К150-125-250а

Условное обозначение насоса соответствует ГОСТ 22247-96, например: К150-125-250а(а,б) – С (СД,5)-УХЛ4,
где:

• К – тип насоса (горизонтальный, консольный с опорой на корпусе);
• 150 – диаметр всасывающего патрубка, мм;
• 125 – диаметр напорного патрубка, мм;
• 250 – номинальный диаметр рабочего колеса, мм;
• а, б – условное обозначение рабочего колеса с первой и второй обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q – Н»;
• С – одинарный мягкий сальник;
• СД – двойной мягкий сальник;
• 5 – одинарное торцовое уплотнение;
• УХЛ – климатическое исполнение;
• 4 – категория размещения агрегата при эксплуатации.

Показатели качества изделий

Продолжительность в часах (в среднем):

• Наработки на отказ – 6 000;
• Ресурса до капремонта – 32 000;
• Времени восстановления – 8.

Срок службы насоса КМ 50-32-125 (назначенный) – 6 лет.

Коэффициент готовности – 0,998.

Срок сохраняемости – 2 года.

Шумовые и вибрационные характеристики

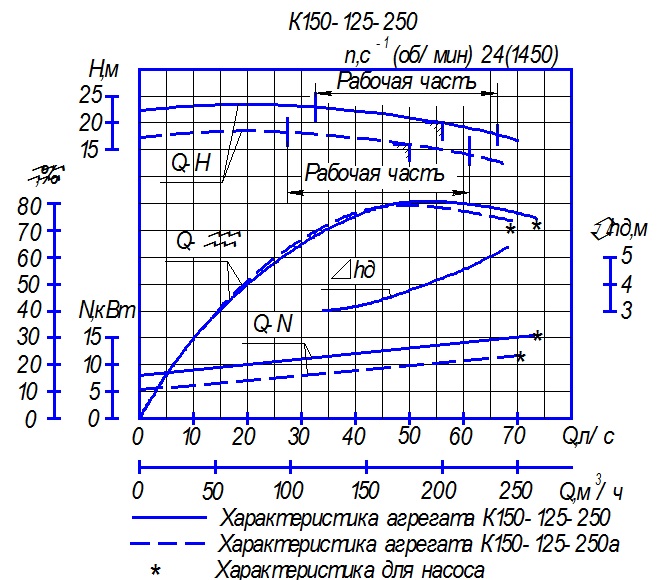

Основные технические характеристики насоса К150-125-250а

Габаритные размеры насосного агрегата К150-125-250а
