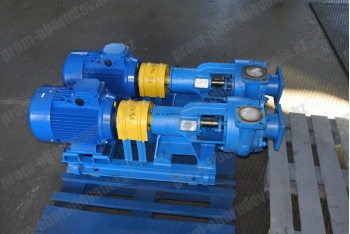

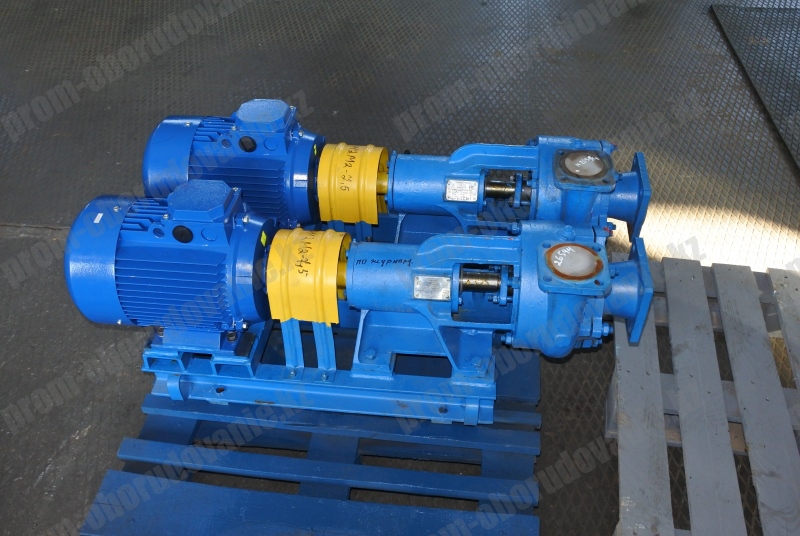

Насос К 45/30а

Насосы К 45/30а являются изделиями с центробежным принципом действия, с горизонтальным расположением, с консолью на валу, уплотняемым сальником или механическими уплотнителями на торце.

Другие модели консольных насосов смотрите на странице Насосы К

Технические данные насоса К 45/30а

• Конструкция – центробежная.
• Исполнение – консольное.
• Рабочая среда – вода техническая (исключая морской тип) и жидкости с:
  • механическими свойствами (по плотности, вязкости) – близкими к воде;
  • пределами рН – от 6 до 9;
  • твёрдыми частицами меньше 0,2 мм в поперечнике при массовом содержании не выше 1%;
  • температурой от 263 до 358К (от -10 до +85°С).
• Вид насоса в агрегате К 45/30а по назначению – I (восстанавливаемый).
• Исполнения по климату – У3.1 и Т2.
• Пригодность для работы в помещениях с опасностью возникновения взрыва (зоны 1 и 2) или пожара – варианты насосов К 45/30а с уплотнением вала по торцу и с взрывозащищённым электродвигателем.
• Экспортная поставка – возможна (ОСТ26-06-2011-79).

Устройство

Корпус отливается из чугуна. Наружу выходят 2 патрубка. По входному, располагающемуся по оси вращения рабочего колеса, в насос засасывается перекачиваемая жидкость. Она колесом отбрасывается к периферии рабочей полости и вытесняется в отвод спирально-кольцевого профиля. Оттуда она выходит из корпуса насоса К 45/30а по идущему вертикально вверх нагнетательному патрубку. Этот патрубок находится в той же плоскости, что и ось вращения вала. Для крепления агрегата к монтажному основанию в корпусе предусмотрены лапы.

Центробежное колесо насоса К 45/30а выполнено по закрытому типу с односторонним входом жидкости вдоль оси. Действующие по оси силы ослабляются при помощи следующих решений. На колёсах в диапазоне условных диаметров от 200 до 315 мм эту функцию выполняют выполненные на основном диске разгрузочные отверстия, с 160 мм – импеллером, выполненном там же.

Уплотнение находится в своём корпусе, который прикреплён к корпусу насоса К 45/30а посредством кронштейна. Соединяется кронштейн с первым при помощи винтов, со вторым – фланца. Уплотнение охлаждается жидкостью непосредственно перекачиваемой (если её температура не превышает 60°С), либо от стороннего источника (если превышает). Охладитель подаётся к уплотнителю через соответствующие отверстия в его корпусе.

Ротор насоса К 45/30а – правовращающийся.

Кодировка

В условном обозначении насоса К 45/30а:

• первая цифра означает, что конструкция первой модернизации;
• буква «К» – консольный тип конструкции;
• 45 – подача, м³/ч;
• 30 – напор, м;
• а – уменьшенный диаметр.

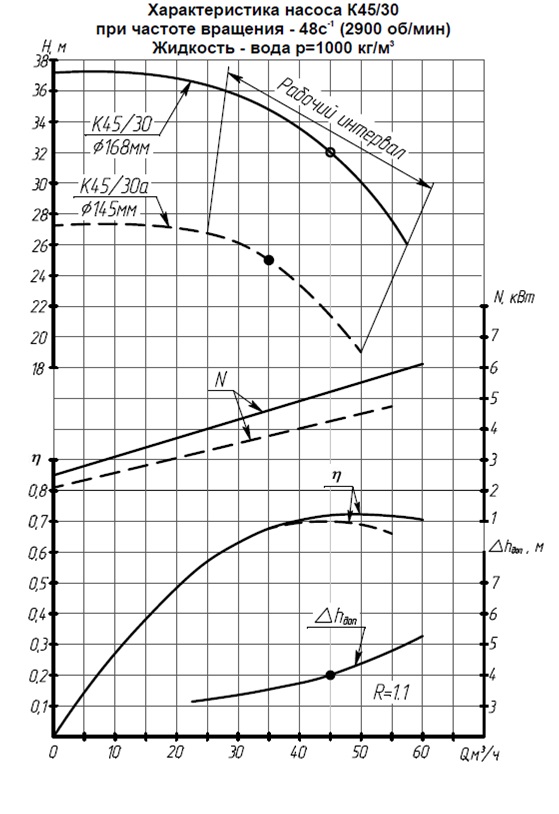

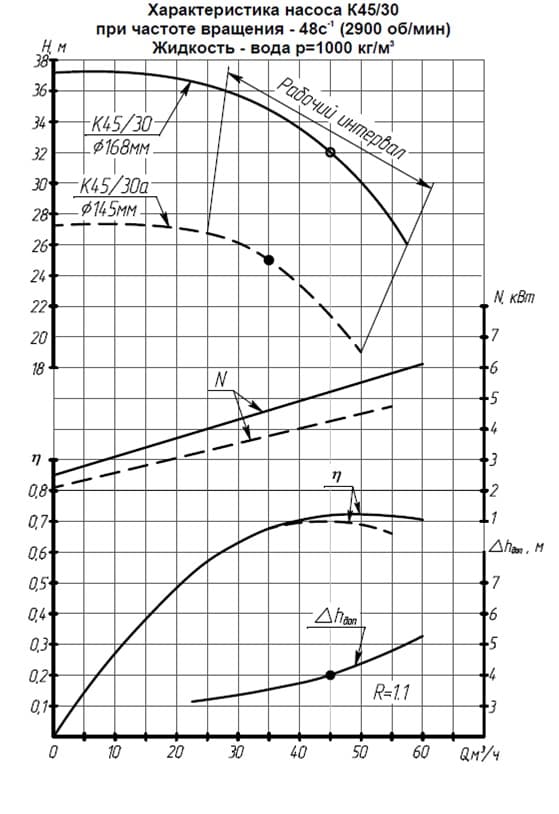

Основные технические характеристики насоса К 45/30а

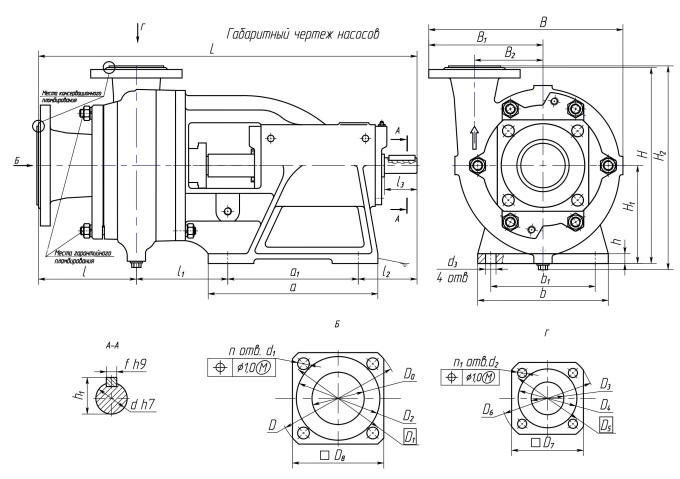

Габаритные размеры насоса К 45/30а

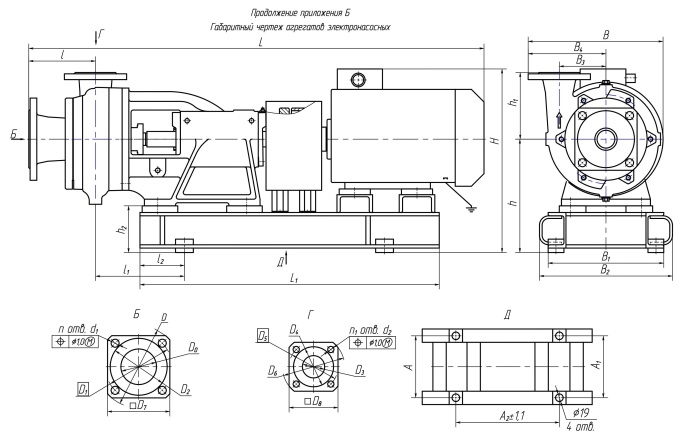

Габаритные размеры насосного агрегата К 45/30а
