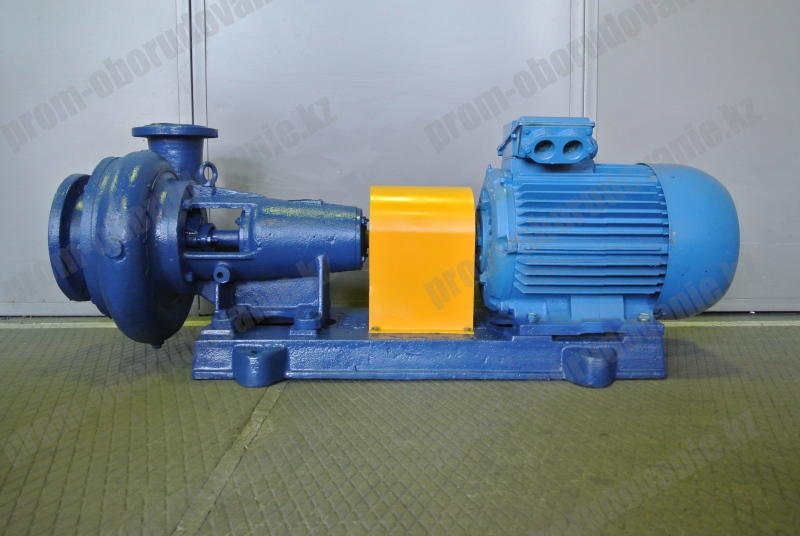

Насосы К 290/30 являются изделиями с центробежным принципом действия, с горизонтальным расположением, с консолью на валу, уплотняемым сальником или механическими уплотнителями на торце.
Технические данные насоса К 290/30
- Конструкция – центробежная.
- Исполнение – консольное.
- Рабочая среда – вода техническая (исключая морской тип) и жидкости с:
- механическими свойствами (по плотности, вязкости) – близкими к воде;
- пределами рН – от 6 до 9;
- твёрдыми частицами меньше 0,2 мм в поперечнике при массовом содержании не выше 1%;
- температурой от 263 до 358К (от -10 до +85°С).
- Вид насоса в агрегате К 290/30 по назначению – I (восстанавливаемый).
- Исполнения по климату – У3.1 и Т2.
- Пригодность для работы в помещениях с опасностью возникновения взрыва (зоны 1 и 2) или пожара – варианты насосов К 290/30 с уплотнением вала по торцу и с взрывозащищённым электродвигателем.
- Экспортная поставка – возможна (ОСТ26-06-2011-79).

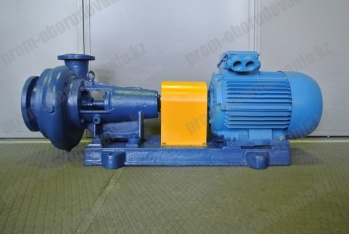

Устройство
Корпус отливается из чугуна. Наружу выходят 2 патрубка. По входному, располагающемуся по оси вращения рабочего колеса, в насос засасывается перекачиваемая жидкость. Она колесом отбрасывается к периферии рабочей полости и вытесняется в отвод спирально-кольцевого профиля. Оттуда она выходит из корпуса насоса К 290/30 по идущему вертикально вверх нагнетательному патрубку. Этот патрубок находится в той же плоскости, что и ось вращения вала. Для крепления агрегата к монтажному основанию в корпусе предусмотрены лапы.
Центробежное колесо насоса К 290/30 выполнено по закрытому типу с односторонним входом жидкости вдоль оси. Действующие по оси силы ослабляются при помощи следующих решений. На колёсах в диапазоне условных диаметров от 200 до 315 мм эту функцию выполняют выполненные на основном диске разгрузочные отверстия, с 160 мм – импеллером, выполненном там же.
Уплотнение находится в своём корпусе, который прикреплён к корпусу насоса К 290/30 посредством кронштейна. Соединяется кронштейн с первым при помощи винтов, со вторым – фланца. Уплотнение охлаждается жидкостью непосредственно перекачиваемой (если её температура не превышает 60°С), либо от стороннего источника (если превышает). Охладитель подаётся к уплотнителю через соответствующие отверстия в его корпусе.
Ротор насоса К 290/30 – правовращающийся.
Кодировка
В условном обозначении насоса К 290/30:
- первая цифра означает, что конструкция первой модернизации;
- буква «К» – консольный тип конструкции;
- 290 – подача, м³/ч;
- 30 – напор, м.
Типоразмер насоса | Величина для патрубка |
Всасывающий | Нагнетательный |
Fx | Fy | Fz | Mx | My | Mz | Fx | Fy | Fz | Mx | My | Mz |
Н | Н∙м | Н | Н∙м |
К 290/30 |
1540 |
730 |
1190 |
560 |
Примечание: Ось X – вдоль оси насоса, ось Y – параллельно фланцу всасывающего патрубка, ось Z – вертикально вверх. |
Типоразмер насоса | Величина для патрубка Ру, МПа (кгс/см²) |
Всасывающий | Нагнетательный |
К 290/30 |
1,0(10) |
1,0(10) |
Наименование показателя | Значение показателя |
Средняя наработка до отказа, ч Средний ресурс до капитального ремонта, ч Среднее время до восстановления, ч Назначенный срок службы, лет Коэффициент готовности Срок сохраняемости, лет |
6000 32000 8 6 0,998 2 |

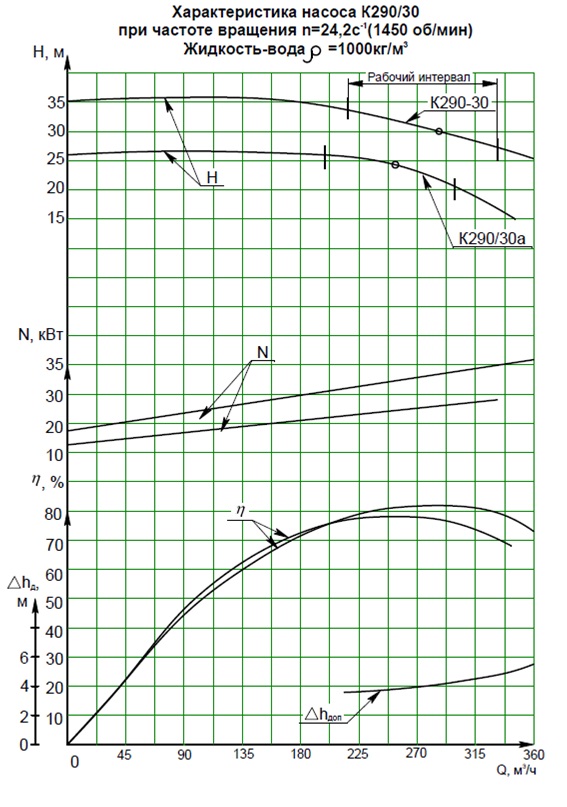

Основные технические характеристики насоса К 290/30
Типоразмер насоса | Параметры | Параметры | Масса насоса |
Q, м³/ч | H, м | ДКЗ, м | Мощность, кВт | Обороты, об/мин | кг |
К 290/30 |
290 |
30 |
4,2 |
37 |
1500 |
176 |

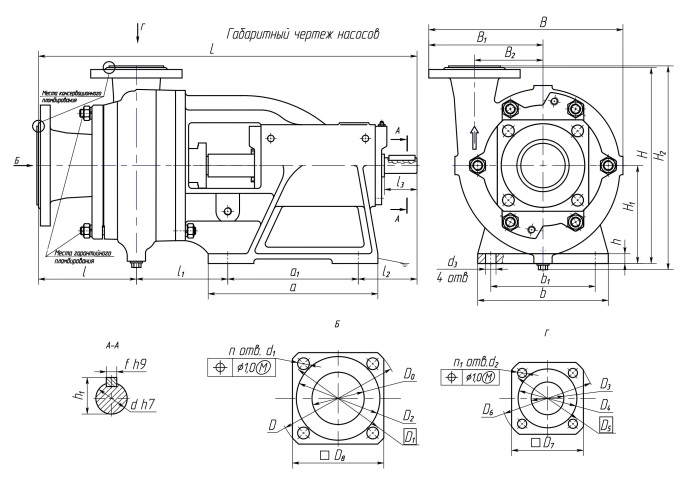

Габаритные размеры насоса К 290/30
Насос | L | l1 | l2 | a | а1 | b | b1 | B | B1 | B2 | h | h1 | f | H | H1 | H2 |
К 290/30 |
847 |
196 |
214 |
264 |
200 |
310 |
265 |
582 |
337 |
220 |
25 |
45 |
12 |
490 |
200 |
575 |
Насос | d | d1 | d2 | n | n1 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | масса |
К 290/30 |
42 |
18 |
18 |
8 |
8 |
322 |
200 |
280 |
260 |
125 |
178 |
200 |
235 |
|
|
176 |

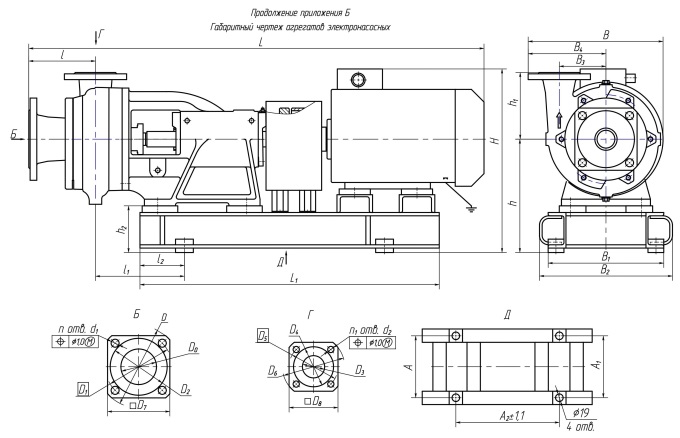

Габаритные размеры насосного агрегата К 290/30
Типоразмер агрегата | Мощность, кВт | L | L1 | l | l1 | l2 | A | A1 | A2 | B | B1 | B3 | B4 | H | h | h1 |
К 290/30 |
37 |
1600 |
1090 |
196 |
310 |
155 |
490 |
|
750 |
582 |
530 |
220 |
337 |
585 |
295 |
290 |
