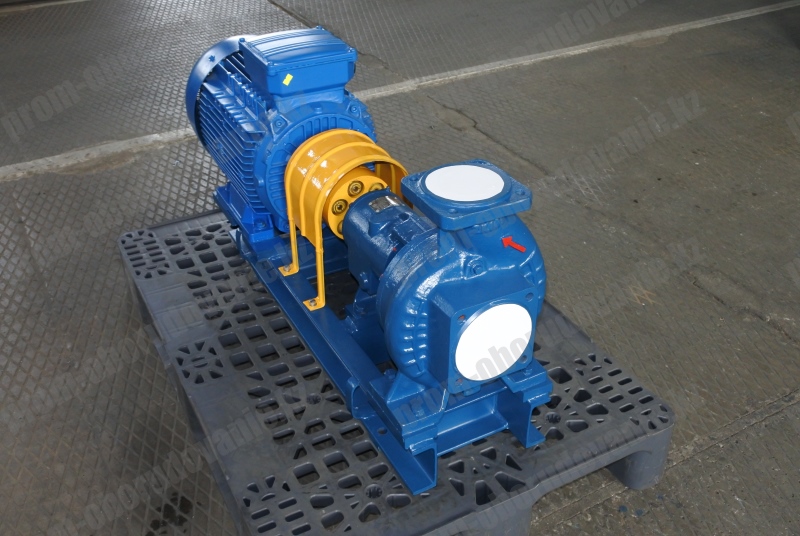

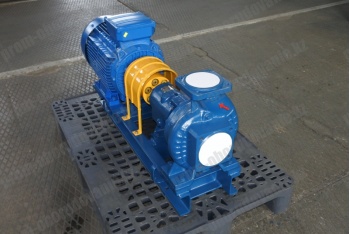

Насосы 1К100-80-160м являются изделиями с центробежным принципом действия, с горизонтальным расположением, с консолью на валу, уплотняемым сальником или механическими уплотнителями на торце.
Технические данные насоса 1К100-80-160м
- Конструкция – центробежная.
- Исполнение – консольное.
- Рабочая среда – вода техническая (исключая морской тип) и жидкости с:
- механическими свойствами (по плотности, вязкости) – близкими к воде;
- пределами рН – от 6 до 9;
- твёрдыми частицами меньше 0,2 мм в поперечнике при массовом содержании не выше 1%;
- температурой от 263 до 378К (от -10 до +105˚С).
- Вид насоса в агрегате 1К100-80-160м по назначению – I (восстанавливаемый).
- Исполнения по климату – У3.1 и Т2.
- Пригодность для работы в помещениях с опасностью возникновения взрыва (зоны 1 и 2) или пожара – варианты насосов 1К100-80-160м с уплотнением вала по торцу и с взрывозащищённым электродвигателем.
- Экспортная поставка – возможна (ОСТ26-06-2011-79).
Устройство
Корпус отливается из чугуна. Наружу выходят 2 патрубка. По входному, располагающемуся по оси вращения рабочего колеса, в насос засасывается перекачиваемая жидкость. Она колесом отбрасывается к периферии рабочей полости и вытесняется в отвод спирально-кольцевого профиля. Оттуда она выходит из корпуса насоса 1К100-80-160м по идущему вертикально вверх нагнетательному патрубку. Этот патрубок находится в той же плоскости, что и ось вращения вала. Для крепления агрегата к монтажному основанию в корпусе предусмотрены лапы.
Центробежное колесо насоса 1К100-80-160м выполнено по закрытому типу с односторонним входом жидкости вдоль оси. Действующие по оси силы ослабляются при помощи следующих решений. На колёсах в диапазоне условных диаметров от 200 до 315 мм эту функцию выполняют выполненные на основном диске разгрузочные отверстия, с 160 мм – импеллером, выполненном там же.
Уплотнение находится в своём корпусе, который прикреплён к корпусу насоса 1К100-80-160м посредством кронштейна. Соединяется кронштейн с первым при помощи винтов, со вторым – фланца. Уплотнение охлаждается жидкостью непосредственно перекачиваемой (если её температура не превышает 60˚С), либо от стороннего источника (если превышает). Охладитель подаётся к уплотнителю через соответствующие отверстия в его корпусе.
Ротор насоса 1К100-80-160м – правовращающийся.
Кодировка
В условном обозначении насоса 1К100-80-160м:
- первая цифра означает, что конструкция первой модернизации;
- буква «К» – консольный тип конструкции;
- 100 и 80 – диаметры патрубков в мм (входного и выходного, соответственно);
- 160 – условный диаметр рабочего колеса в мм;
- м - обточка рабочего колеса.
Типоразмер насоса | Величина для патрубка |
Всасывающий | Нагнетательный |
Fx | Fy | Fz | Mx | My | Mz | Fx | Fy | Fz | Mx | My | Mz |
Н | Н∙м | Н | Н∙м |
1К100-80-160м |
840 |
380 |
700 |
310 |
Примечание: Ось X – вдоль оси насоса, ось Y – параллельно фланцу всасывающего патрубка, ось Z – вертикально вверх. |
Типоразмер насоса | Величина для патрубка Ру, МПа (кгс/см²) |
Всасывающий | Нагнетательный |
1К100-80-160м |
0,6(6) |
1,6 (16) |
Наименование показателя | Значение показателя |
Средняя наработка до отказа, ч Средний ресурс до капитального ремонта, ч Среднее время до восстановления, ч Назначенный срок службы, лет Коэффициент готовности Срок сохраняемости, лет |
6000 32000 8 6 0,998 2 |

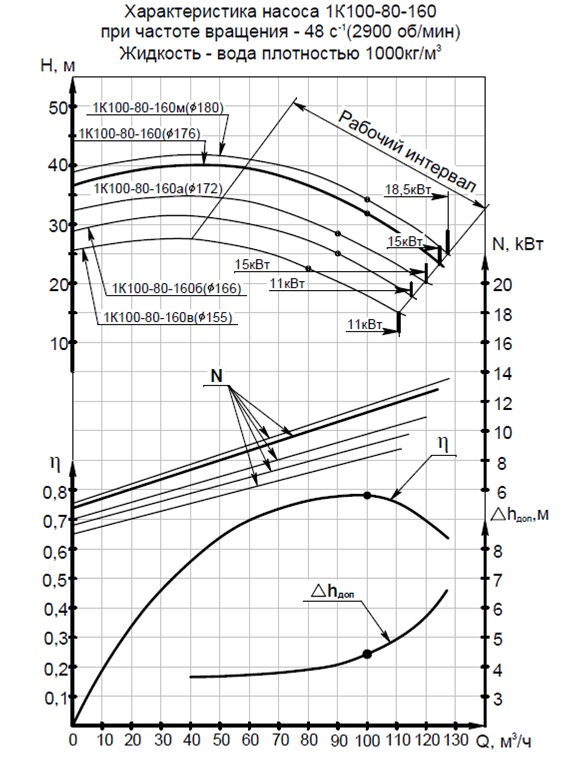

Основные технические характеристики насоса 1К100-80-160м
Типоразмер насоса | Параметры | Параметры | Масса насоса |
Q, м³/ч | H, м | ДКЗ, м | Мощность, кВт | Обороты, об/мин | кг |
1К100-80-160м |
100 |
34 |
4,5 |
18,5 |
3000 |
60 |

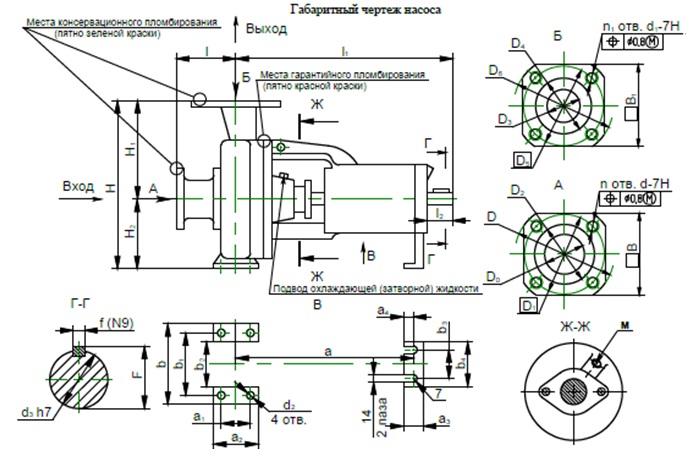

Габаритные размеры насоса 1К100-80-160м
Обозначение | l | l1 | l2 | a | а1 | a2 | b | b1 | b2 | b3 | b4 | B | B1 | М |
1К100-80-160м |
100 |
415 |
80 |
270 |
95 |
125 |
280 |
212 |
150 |
110 |
145 |
155 |
150 |
М12Х1,5 |

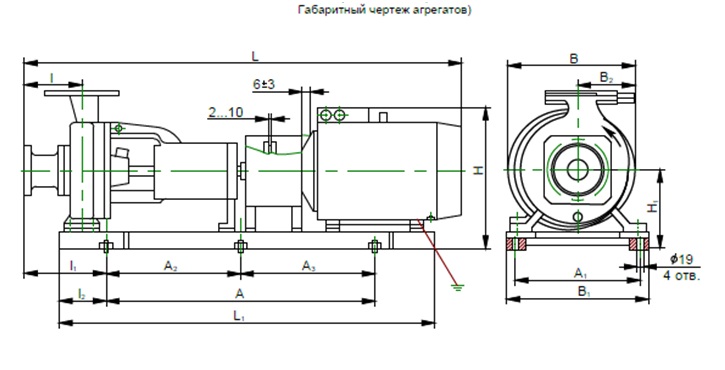

Габаритные размеры насосного агрегата 1К100-80-160м
Типоразмер | Макс пода- ча | Размер, мм |
Электро- двигатели | Мощ- ность, кВт | L | L1 | l | l1 | l2 | А | А1 | Н | Н1 | В | В1 | В2 | Масса кг |
1К100-80-160м-с 1К100-80-160м-т |
128 |
АИР160М2 5A160М2 АИМР160М2 ВА160М2 |
18,5 |
1165 1220 1260 1175 |
975 |
100 |
178 |
150 |
620 |
230 |
540 537 630 655 |
295 |
350 334 350 350 |
324 |
160 196 210 230 |
238 245 273 273 |
1К100-80-160-с 1К100-80-160-т |
125 |
АИР160S2 5А160S2 АИМР160S2 ВА160S2 |
15 |
1125 1190 1220 1135 |
540 537 630 655 |
350 334 350 350 |
160 196 210 230 |
224 234 258 253 |
1К100-80-160а-с 1К100-80-160а-т |
120 |
АИР160S2 5А160S2 АИМР160S2 ВА160S2 |
15 |
1125 1190 1220 1135 |
540 537 630 655 |
350 334 350 350 |
160 196 210 230 |
224 234 258 253 |
1К100-80-160б-с 1К100-80-160б-т |
115 |
А132М2 АИРМ132М2 АИМ132М2 ВА132М2 |
11 |
1025 1018 1090 1030 |
490 485 610 555 |
285 288 290 290 |
155 155 157 200 |
182 185 230 205 |
