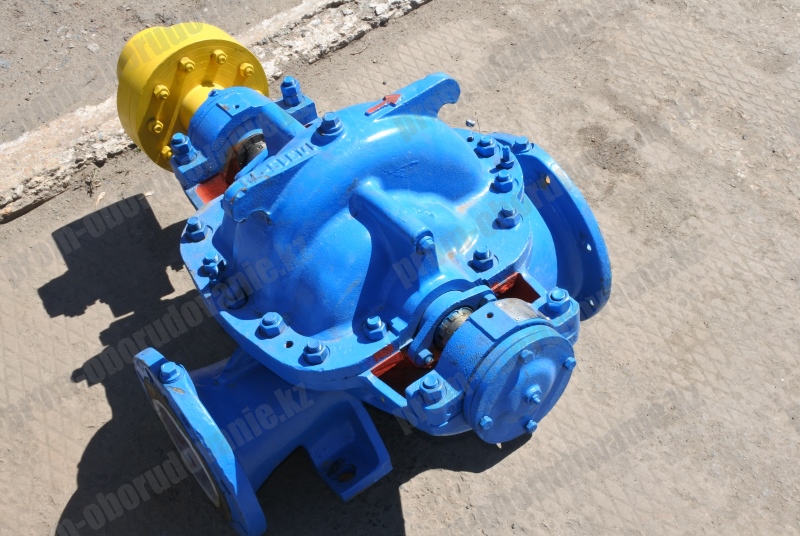

Насос Д160-112а

Цена по запросу

	+
	–

Характеристики

Подача	70 м³/ч
Напор	25.00 м
Частота вращения	1450 об/мин
Потребляемая мощность	10.00 кВт
Допускаемый кавитационный запас	4.50 м

Насосы Д160-112а предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м³, вязкостью до 60•10^-6 м²/с (60 сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650 кгс/мм²).

где Д160-112а- марка насоса (агрегата):

Д – насос двустороннего входа;
160 – подача, м³/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
112 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
а- индекс обточки рабочего колеса (а – уменьшенные диаметры рабочего колеса).

Тип уплотнения вала:

без обозначения – двойной сальник, т – одинарное торцовое.

По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.

Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д

Типоразмер насоса (агрегата)	Подача, м³/ч, (м³/с)	Напор, м	Потребляемая мощность насоса, кВт		Частота вращения, с^-1 (об/мин)
Типоразмер насоса (агрегата)	Подача, м³/ч, (м³/с)	Напор, м	в номинальном режиме	максимальная в рабочем интервале	Частота вращения, с^-1 (об/мин)
Д160-112а	140(0,039)	100	65	75	48,3(2900)
Д160-112а	75(0,021)	25	8,8	10,5	24,2(1450) 24,2(1450)

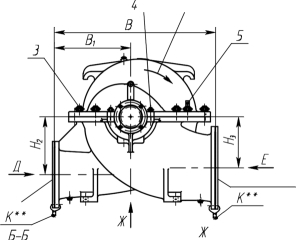

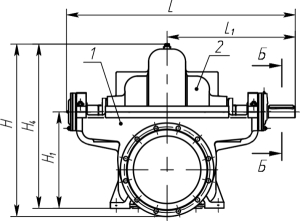

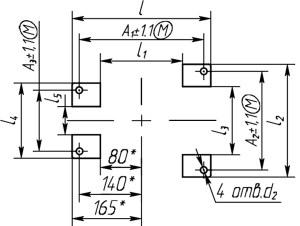

Размеры насоса

Типоразмер насоса	Размеры в мм
Типоразмер насоса	L	L₁	l	l₁	l2	l3	l₄	l₅	B	B₁	H	H₁	H₂	H₃	Н4	А₁	А₂	А₃	h
Д160-112а	790	450	450	210	340	160	340	160	640	300	555	300	181	146	-	330	260	260	39_-0,29
Д160-112а -т - Е	790	450	450	210	340	160	340	160	640	300	555	300	181	146	-	330	260	260	39_-0,29

Типоразмер насоса	Размеры в мм															f	f₁	Р_у, МПа (кгс/см²) вх/вых	Масса*, кг
Типоразмер насоса	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	d	d₁	d₂	d₃ js6(±0.008)	n	n₁	b	f	f₁	Р_у, МПа (кгс/см²) вх/вых	Масса*, кг
Д160-112а	280	240	212	150	215	180	158	100	22	18	23	36	8	8		22°30’		1.0(10)/1.6(16)	200
Д160-112а -т -Е	280	240	212	150	215	180	158	100	22	18	23	36	8	8		22°30’		1.0(10)/1.6(16)

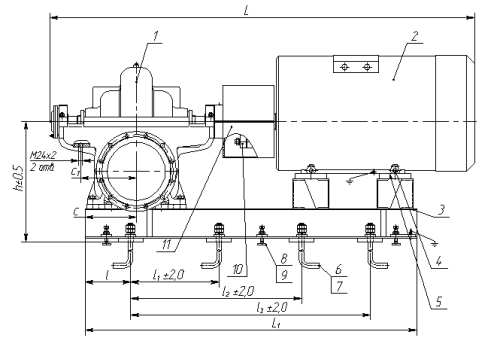

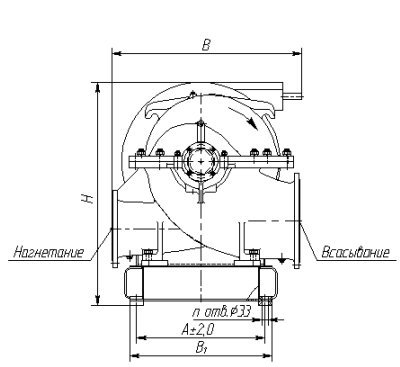

Габаритный чертёж агрегатов типа Д

Типоразмер насоса	Размеры в мм													n
Типоразмер насоса	L	L₁	l	l₁	l₂	l₃	B	B₁	A	H	h	c	c₁	n
Д160-112а	1730	1355	175	-	-	900	640	510	440	905	525	175	220	4
	1935	1355				900				905	525

	1465	1080				700				765	520
	1400	1080				700				765	520

Примечания 1 Допускается комплектация другими электродвигателями соответствующей мощности и частоты вращения. 2 Допускаемое отклонение массы насоса +2%. Отклонение в противоположную сторону нерегламентируется.

Типоразмер насоса	Двигатель				Масса агрегата, кг
Типоразмер насоса	Типоразмер	Мощность, кВт	Напряжение, В	Масса, кг	Масса агрегата, кг
Д160-112а	5АМ250S2У3, Т2	75	220/380	480	847
	2В250S2 У2,5, Т2,5	75	380	640	910

	5А160S4 У3, Т2	15	220/380	127	467
	АИМР160S4У2,5, Т2.5	15	660	120	460

Примечания 1 Допускается комплектация другими электродвигателями соответствующей мощности и частоты вращения. 2 Допускаемое отклонение массы насоса +2%. Отклонение в противоположную сторону нерегламентируется.

Характеристика насоса (агрегата) Д160-112а

Частота вращения 24,2 с^-1 (n=1450 об/мин)
Жидкость – вода
Плотность – 1000 кг/м³

* - данные для насоса
