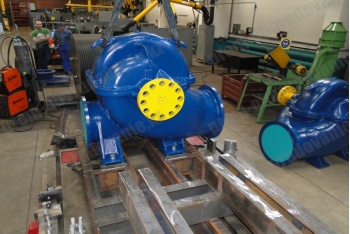

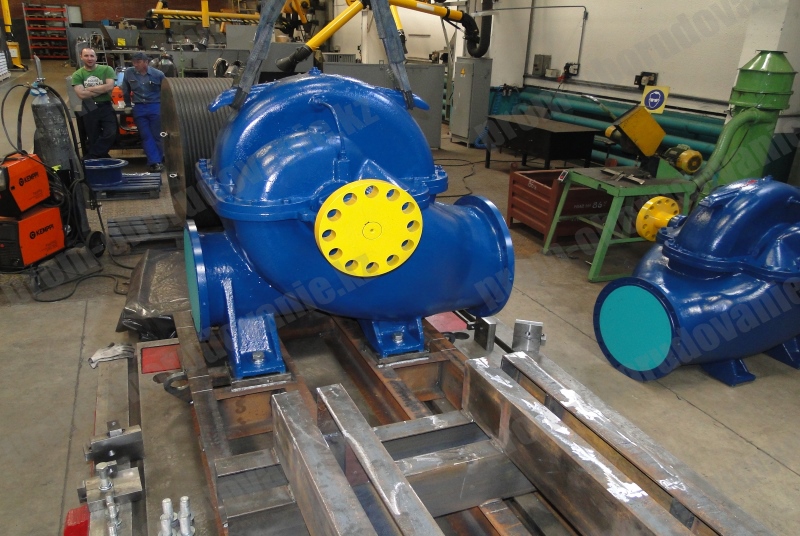

Конструкция насосов Д1250-65а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Основные технические характеристики насосов типа Д1250-65а
| Марка насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин |
|---|
| Д1250-65а |
1100 |
54 |
6,0 |
4АH315M4 |
250 |
1450 |
Размеры насосов Д1250-65а
| Насос | Размер, мм |
|---|
| Д1250-65а | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1185 |
665 |
590 |
350 |
590 |
390 |
360 |
160 |
950 |
500 |
897 |
500 |
340 |
300 |
64 |
530 |
530 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 300 |
485 |
445 |
415 |
350 |
390 |
350 |
320 |
250 |
22 |
22 |
28 |
60 |
12 |
8 |
18 |
|
1160 |

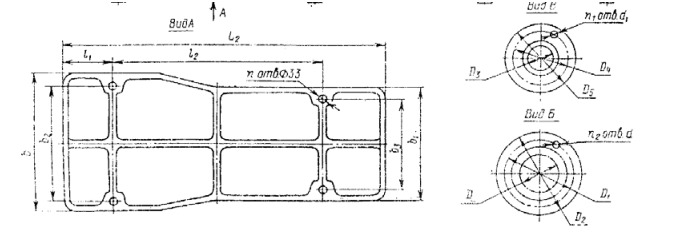

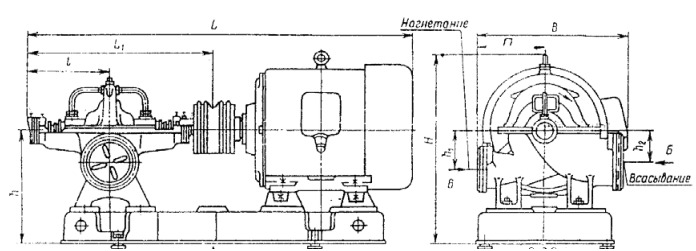

Размеры насосных агрегатов Д1250-65а
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса насоса,
кг | Масса агрегата,
кг |
|---|
| L | B | H | L1 | L2 | l | l 1 | l 2 | b | b1 | h | Марка | кВт | Масса, кг |
|---|
| Д1250-65а |
2525 |
1390 |
1345 |
1210 |
2270 |
521 |
325 |
755 |
840 |
1030 |
750 |
4АH315М4 |
250 |
1450 |
1160 |
2890 |

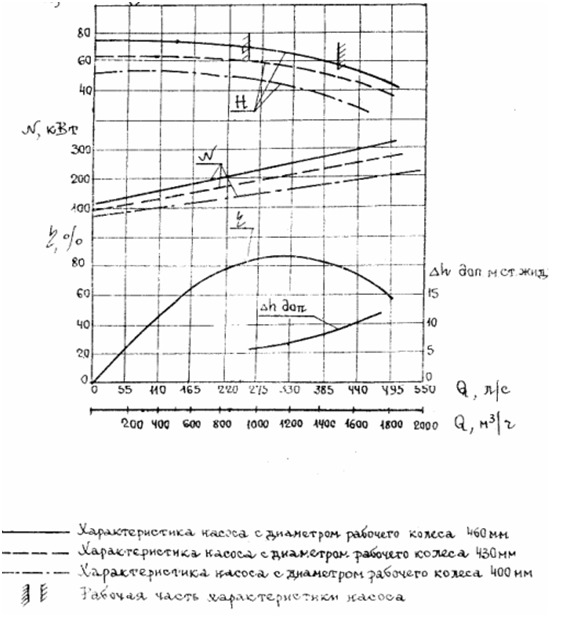

Характеристика насоса (агрегата) Д1250-65а
Частота вращения 48,4 С-1 (1450 об.мин)
Жидкость – вода плотностью 1000 кг/м³
