Конструкция насосов 1Д800-56: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
Основные технические характеристики насоса 1Д800-56
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса
агрегата |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг |
|---|
| 1Д800-56 |
800 |
56 |
5,0 |
5АМ315M4 |
200 |
1450 |
1970 |
Размеры насосов 1Д800-56
| Насос | Размер, мм |
|---|
| 1Д800-56 | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1145 |
645 |
590 |
350 |
590 |
390 |
360 |
160 |
880 |
400 |
835 |
440 |
300 |
240 |
64 |
530 |
530 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 300 |
435 |
395 |
365 |
300 |
335 |
295 |
268 |
200 |
22 |
22 |
28 |
60 |
12 |
8 |
18 |
|
560 |
Размеры насосных агрегатов 1Д800-56
| Тип насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-ность
кВт | Масса
кг | Масса
агрегата
кг |
|---|
| Насос 1Д800-56 |
2306 |
2125 |
310 |
- |
700 |
1400 |
990 |
720 |
660 |
1535 |
665 |
6 |
А4-355-LK4 У3. |
200 |
1200 |
2050 |
| 2595 |
1960 |
310 |
- |
630 |
1250 |
880 |
600 |
540 |
1115 |
665 |
6 |
5АМН315-S4 У3 |
200 |
1050 |
1870 |
| 2595 |
1960 |
310 |
- |
630 |
1250 |
880 |
600 |
540 |
1115 |
665 |
6 |
5АМ315-М4 У3.Т |
200 |
1150 |
1970 |
| 2195 |
1930 |
310 |
- |
630 |
1250 |
880 |
600 |
540 |
1165 |
665 |
6 |
5АН315-А4 У3.Т |
200 |
900 |
1710 |

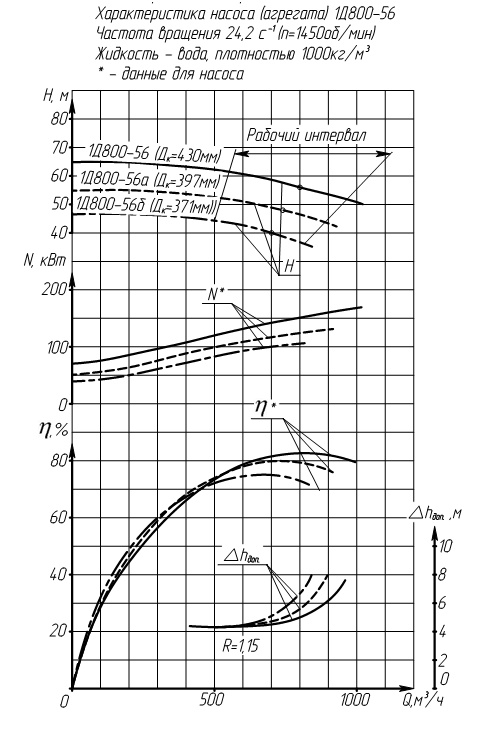

ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д800-56
| Средняя наработка до отказа, ч |
9000 |
| Средний ресурс до капитального ремонта, ч |
35000 |
| Среднее время до восстановления, ч |
20 |
| Назначенный срок службы, лет |
30 |
| Срок сохраняемости, лет |
3 |
