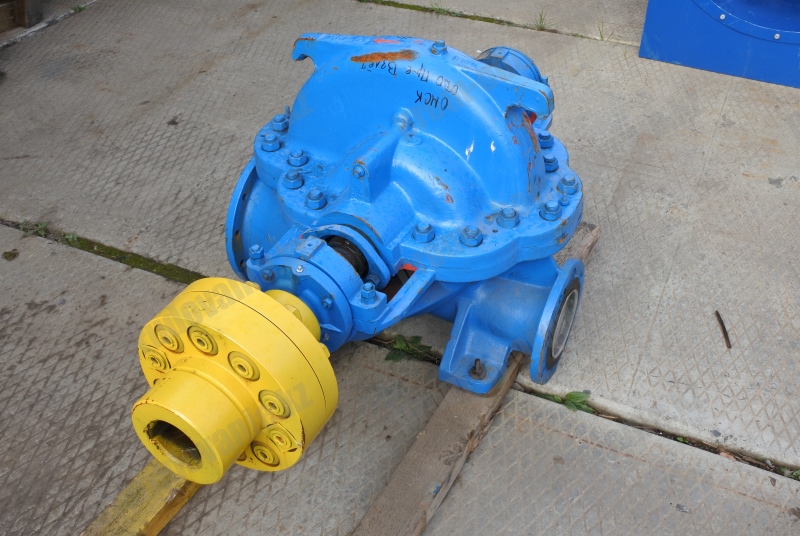

Конструкция насосов 1Д500-63б: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

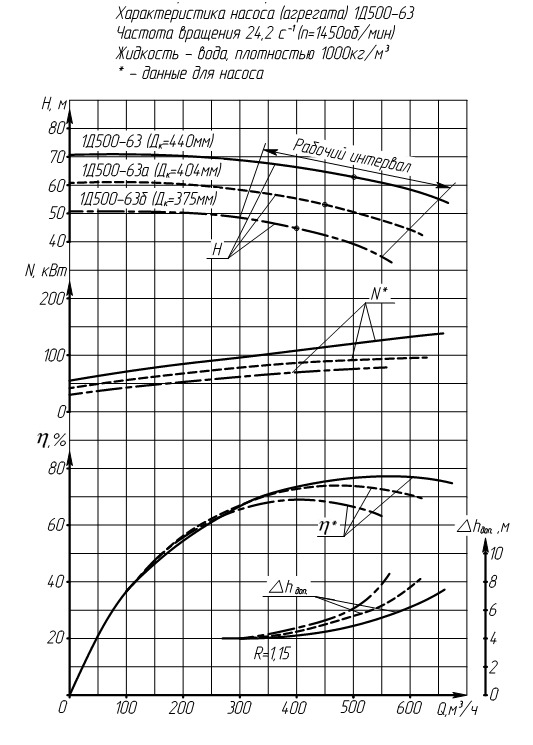

Основные технические характеристики насоса 1Д500-63б
| Типоразмер насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин |
|---|
| 1Д500-63б |
400 |
44 |
5,0 |
АИР280S4 |
90 |
1450 |

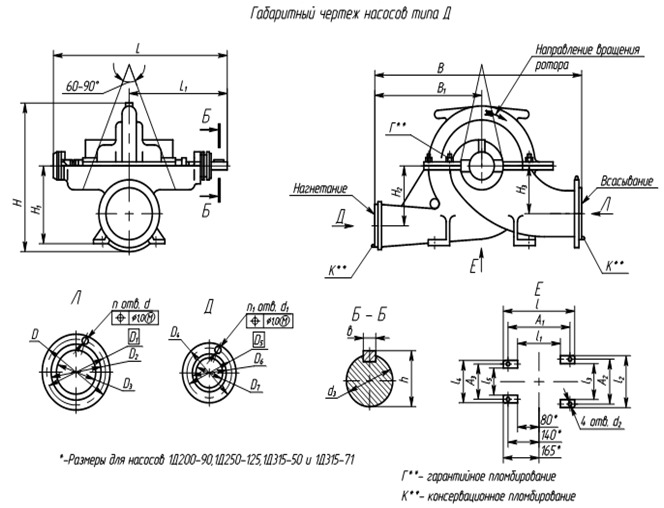

Размеры насосов 1Д 500-63б
| Насос | Размер, мм |
|---|
| 1Д500-63б | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1145 |
645 |
500 |
260 |
590 |
390 |
360 |
160 |
770 |
350 |
714 |
390 |
280 |
220 |
64 |
440 |
530 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 300 |
370 |
335 |
312 |
250 |
280 |
240 |
212 |
150 |
18 |
22 |
28 |
60 |
12 |
8 |
18 |
|
450 |

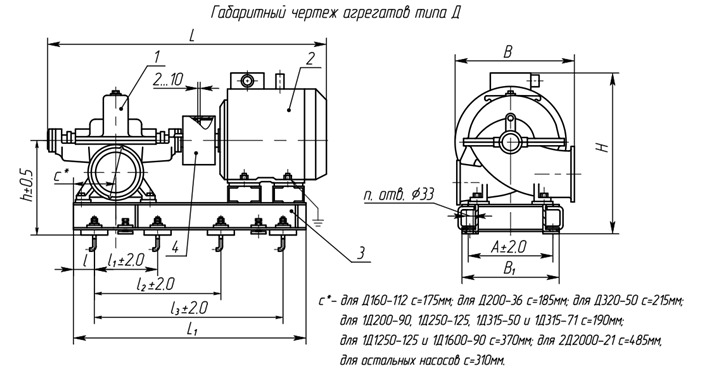

Размеры насосных агрегатов 1Д500-63б
| Марка насоса | Размеры, мм | Электродвигатель | Масса агрегата, кг |
|---|
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Марка | Мощность, кВт | Масса, кг |
|---|
| 1Д500-63б |
2175 |
1830 |
310 |
- |
620 |
1140 |
770 |
530 |
530 |
965 |
620 |
6 |
АИР280S4 |
110 |
650 |
1325 |
| 2145 |
1670 |
310 |
- |
570 |
1140 |
770 |
500 |
440 |
955 |
610 |
6 |
АИР250М4 |
90 |
550 |
1185 |
