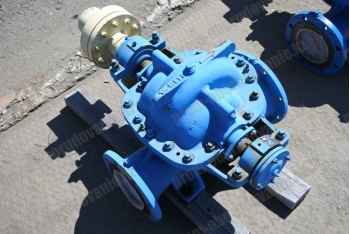

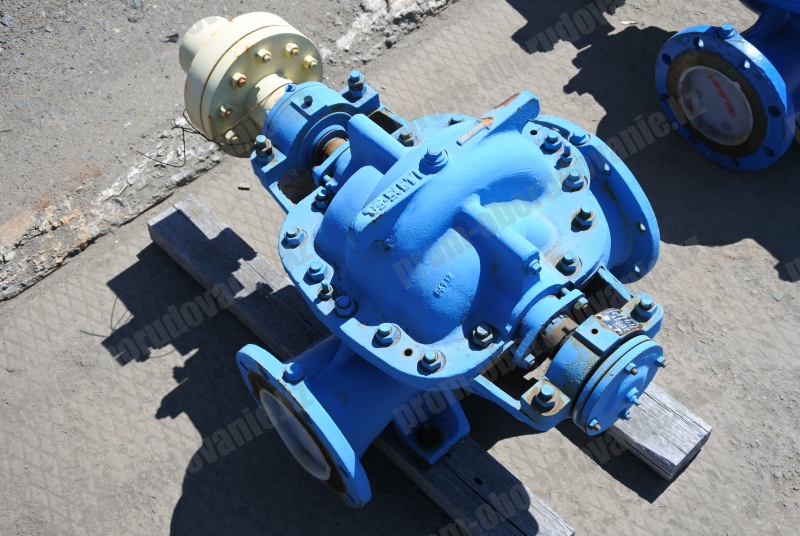

Конструкция насосов 1Д315-50а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

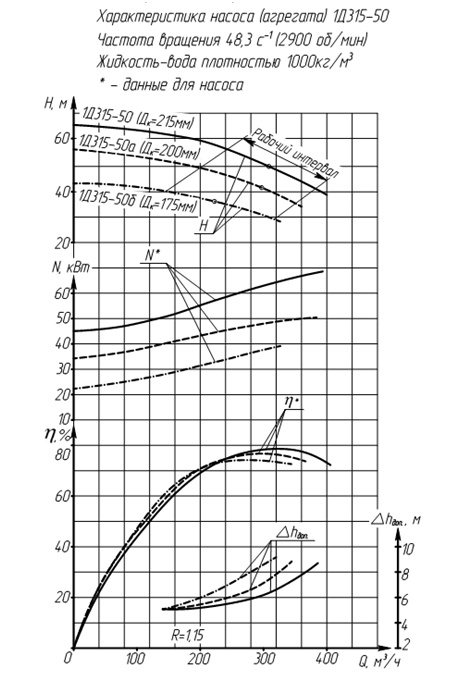

Основные технические характеристики насосов типа 1Д315-50а
| Марка насоса | Параметры | Параметры электродвигателя |
|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин |
|---|
| 1Д315-50а |
300 |
42 |
6,7 |
АИР225М2 |
55 |
2900 |

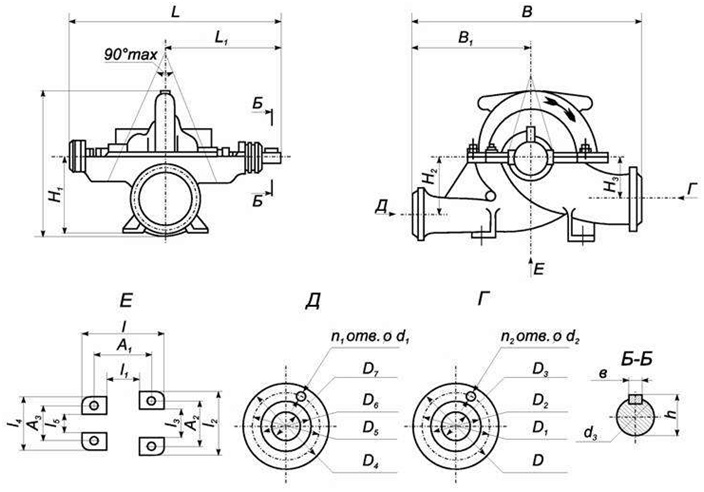

Размеры насосов 1Д315-50а
| Марка насоса | Размеры в мм |
|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h |
|---|
| 1Д315-50а |
766 |
420 |
З35 |
165 |
370 |
220 |
250 |
100 |
600 |
300 |
520 |
290 |
170 |
170 |
270 |
З20 |
200 |
З9 |
| Марка насоса | Размеры в мм | | Масса, кг |
|---|
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | |
|---|
| 1Д315-50а |
315 |
280 |
258 |
200 |
280 |
240 |
212 |
150 |
18 |
22 |
24 |
З6 |
8 |
8 |
10 |
|
190 |

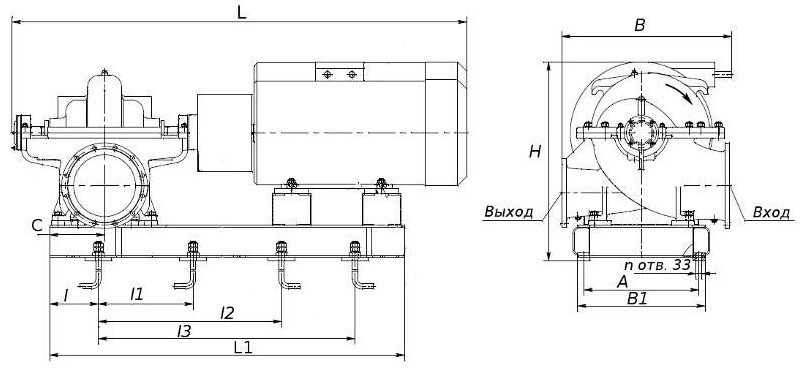

Размеры насосных агрегатов 1Д315-50а
| Марка насоса | Размеры, мм | Электродвигатель | Масса агрегата, кг |
|---|
| L | L1 | l | l3 | B | B1 | A | H | h | n | Марка | Мощность. кВт | Масса, кг | |
|---|
| 1Д315-50а |
1612 |
1255 |
190 |
840 |
600 |
440 |
370 |
760 |
495 |
4 |
АИР225М2 |
55 |
320 |
630 |
